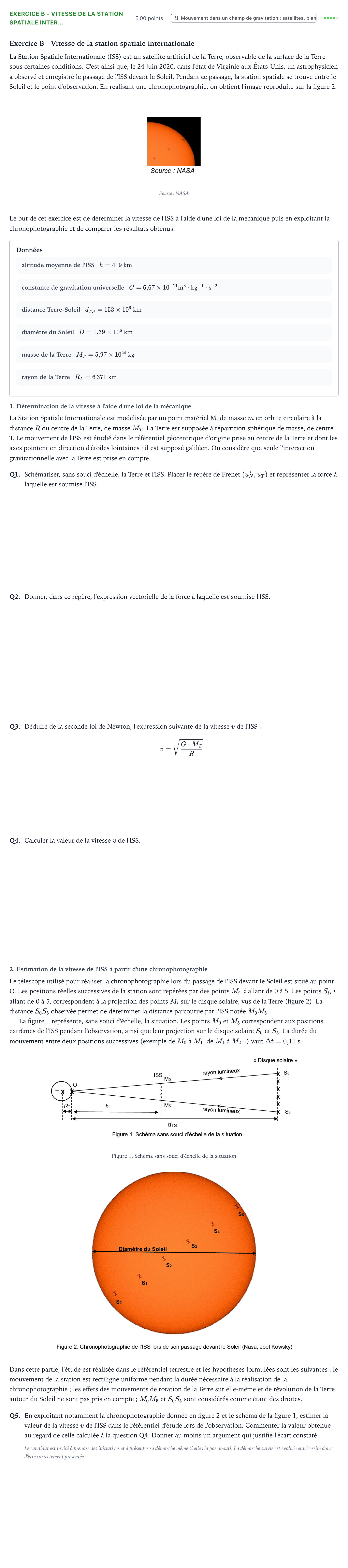

Exercice B - Vitesse de la station spatiale inter… · Bac Physique-Chimie Métropole 1 remplacement 2022

Exercice B - Vitesse de la station spatiale internationale

La Station Spatiale Internationale (ISS) est un satellite artificiel de la Terre, observable de la surface de la Terre sous certaines conditions. C'est ainsi que, le 24 juin 2020, dans l'état de Virginie aux États-Unis, un astrophysicien a observé et enregistré le passage de l'ISS devant le Soleil. Pendant ce passage, la station spatiale se trouve entre le Soleil et le point d'observation. En réalisant une chronophotographie, on obtient l'image reproduite sur la figure 2.

Source: NASA

Le but de cet exercice est de déterminer la vitesse de l'ISS à l'aide d'une loi de la mécanique puis en exploitant la chronophotographie et de comparer les résultats obtenus.

Données

altitude moyenne de l'ISS

$h = 419$ km

constante de gravitation universelle

$G = 6{,}67\times 10^{-11}\ \mathrm{m^3\cdot kg^{-1}\cdot s^{-2}}$

distance Terre-Soleil

$d_{TS} = 153\times 10^{6}$ km

diamètre du Soleil

$D = 1{,}39\times 10^{6}$ km

masse de la Terre

$M_T = 5{,}97\times 10^{24}$ kg

rayon de la Terre

$R_T = 6\,371$ km

1. Détermination de la vitesse à l'aide d'une loi de la mécanique

La Station Spatiale Internationale est modélisée par un point matériel M, de masse $m$ en orbite circulaire à la distance $R$ du centre de la Terre, de masse $M_T$. La Terre est supposée à répartition sphérique de masse, de centre T. Le mouvement de l'ISS est étudié dans le référentiel géocentrique d'origine prise au centre de la Terre et dont les axes pointent en direction d'étoiles lointaines; il est supposé galiléen. On considère que seule l'interaction gravitationnelle avec la Terre est prise en compte.

Q1.

Schématiser, sans souci d'échelle, la Terre et l'ISS. Placer le repère de Frenet $(\vec{u_N}, \vec{u_T})$ et représenter la force à laquelle est soumise l'ISS.

Q2.

Donner, dans ce repère, l'expression vectorielle de la force à laquelle est soumise l'ISS.

Q3.

Déduire de la seconde loi de Newton, l'expression suivante de la vitesse $v$ de l'ISS: $$v = \sqrt{\frac{G\cdot M_T}{R}}$$

Q4.

Calculer la valeur de la vitesse $v$ de l'ISS.

2. Estimation de la vitesse de l'ISS à partir d'une chronophotographie

Le télescope utilisé pour réaliser la chronophotographie lors du passage de l'ISS devant le Soleil est situé au point O. Les positions réelles successives de la station sont repérées par des points $M_i$, $i$ allant de 0 à 5. Les points $S_i$, $i$ allant de 0 à 5, correspondent à la projection des points $M_i$ sur le disque solaire, vus de la Terre (figure 2). La distance $S_0S_5$ observée permet de déterminer la distance parcourue par l'ISS notée $M_0M_5$.

La figure 1 représente, sans souci d'échelle, la situation. Les points $M_0$ et $M_5$ correspondent aux positions extrêmes de l'ISS pendant l'observation, ainsi que leur projection sur le disque solaire $S_0$ et $S_5$. La durée du mouvement entre deux positions successives (exemple de $M_0$ à $M_1$, de $M_1$ à $M_2$...) vaut $\Delta t = 0{,}11$ s.

Figure 1. Schéma sans souci d'échelle de la situation

Dans cette partie, l'étude est réalisée dans le référentiel terrestre et les hypothèses formulées sont les suivantes: le mouvement de la station est rectiligne uniforme pendant la durée nécessaire à la réalisation de la chronophotographie; les effets des mouvements de rotation de la Terre sur elle-même et de révolution de la Terre autour du Soleil ne sont pas pris en compte; $M_0M_5$ et $S_0S_5$ sont considérés comme étant des droites.

Q5.

En exploitant notamment la chronophotographie donnée en figure 2 et le schéma de la figure 1, estimer la valeur de la vitesse $v$ de l'ISS dans le référentiel d'étude lors de l'observation. Commenter la valeur obtenue au regard de celle calculée à la question Q4. Donner au moins un argument qui justifie l'écart constaté.

Le candidat est invité à prendre des initiatives et à présenter sa démarche même si elle n'a pas abouti. La démarche suivie est évaluée et nécessite donc d'être correctement présentée.
