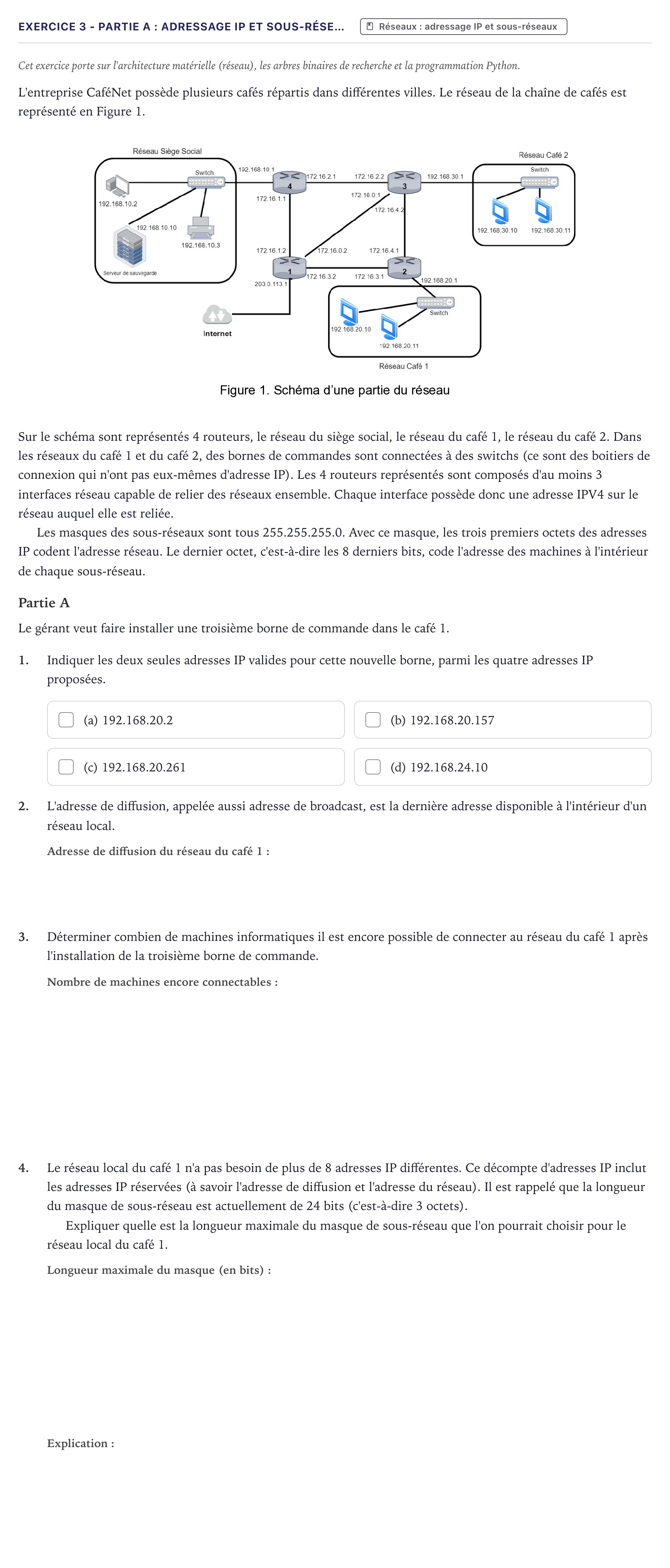

Exercice 3 - Partie A : Adressage IP et sous-rése… · Bac Numérique et Sciences Informatiques Métropole 2025 (sujet 1)

Cet exercice porte sur l'architecture matérielle (réseau), les arbres binaires de recherche et la programmation Python.

L'entreprise CaféNet possède plusieurs cafés répartis dans différentes villes. Le réseau de la chaîne de cafés est représenté en Figure 1.

Sur le schéma sont représentés 4 routeurs, le réseau du siège social, le réseau du café 1, le réseau du café 2. Dans les réseaux du café 1 et du café 2, des bornes de commandes sont connectées à des switchs (ce sont des boitiers de connexion qui n'ont pas eux-mêmes d'adresse IP). Les 4 routeurs représentés sont composés d'au moins 3 interfaces réseau capable de relier des réseaux ensemble. Chaque interface possède donc une adresse IPV4 sur le réseau auquel elle est reliée.

Les masques des sous-réseaux sont tous 255.255.255.0. Avec ce masque, les trois premiers octets des adresses IP codent l'adresse réseau. Le dernier octet, c'est-à-dire les 8 derniers bits, code l'adresse des machines à l'intérieur de chaque sous-réseau.

Partie A

Le gérant veut faire installer une troisième borne de commande dans le café 1.

1.

Indiquer les deux seules adresses IP valides pour cette nouvelle borne, parmi les quatre adresses IP proposées.

2.

L'adresse de diffusion, appelée aussi adresse de broadcast, est la dernière adresse disponible à l'intérieur d'un réseau local.

3.

Déterminer combien de machines informatiques il est encore possible de connecter au réseau du café 1 après l'installation de la troisième borne de commande.

4.

Le réseau local du café 1 n'a pas besoin de plus de 8 adresses IP différentes. Ce décompte d'adresses IP inclut les adresses IP réservées (à savoir l'adresse de diffusion et l'adresse du réseau). Il est rappelé que la longueur du masque de sous-réseau est actuellement de 24 bits (c'est-à-dire 3 octets).

Expliquer quelle est la longueur maximale du masque de sous-réseau que l'on pourrait choisir pour le réseau local du café 1.
