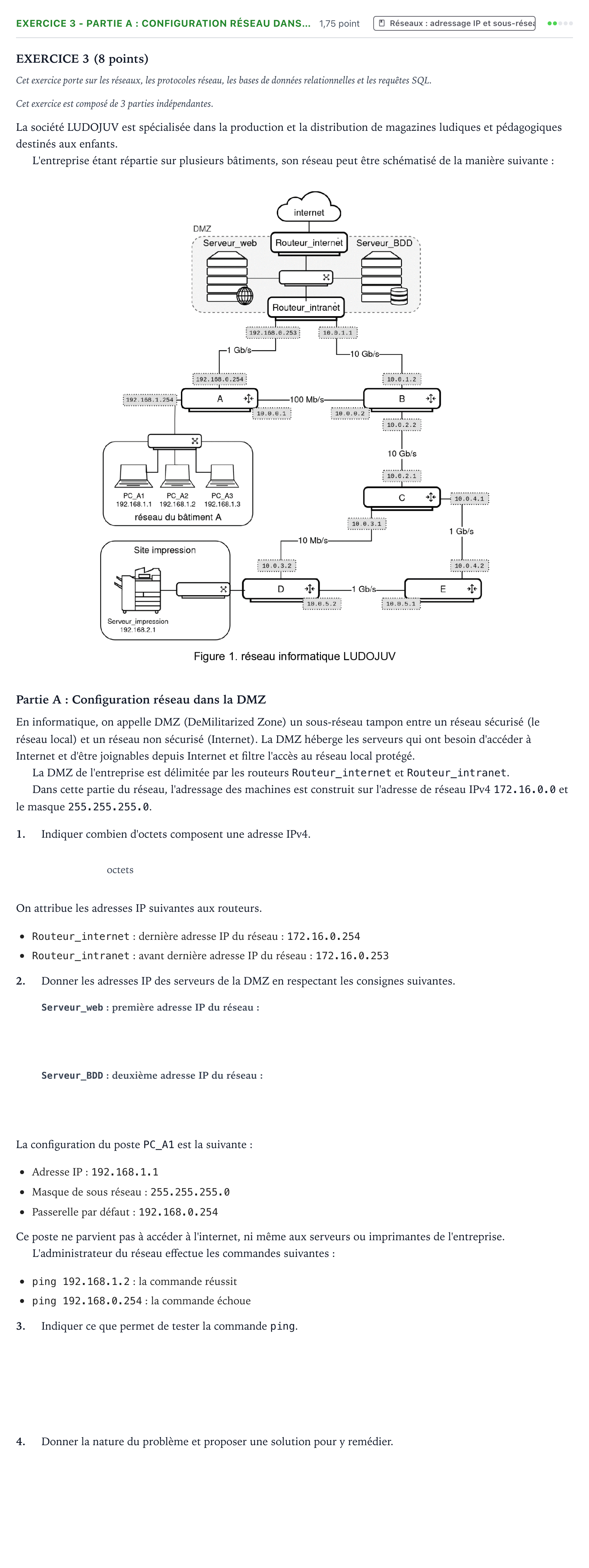

Exercice 3 - Partie A : Configuration réseau dans… · Bac Numérique et Sciences Informatiques Métropole 2 remplacement 2024

EXERCICE 3 (8 points)

Cet exercice porte sur les réseaux, les protocoles réseau, les bases de données relationnelles et les requêtes SQL.

Cet exercice est composé de 3 parties indépendantes.

La société LUDOJUV est spécialisée dans la production et la distribution de magazines ludiques et pédagogiques destinés aux enfants.

L'entreprise étant répartie sur plusieurs bâtiments, son réseau peut être schématisé de la manière suivante:

Partie A: Configuration réseau dans la DMZ

En informatique, on appelle DMZ (DeMilitarized Zone) un sous-réseau tampon entre un réseau sécurisé (le réseau local) et un réseau non sécurisé (Internet). La DMZ héberge les serveurs qui ont besoin d'accéder à Internet et d'être joignables depuis Internet et filtre l'accès au réseau local protégé.

La DMZ de l'entreprise est délimitée par les routeurs Routeur_internet et Routeur_intranet.

Dans cette partie du réseau, l'adressage des machines est construit sur l'adresse de réseau IPv4 172.16.0.0 et le masque 255.255.255.0.

1.

Indiquer combien d'octets composent une adresse IPv4.

octets

On attribue les adresses IP suivantes aux routeurs.

Routeur_internet: dernière adresse IP du réseau: 172.16.0.254

Routeur_intranet: avant dernière adresse IP du réseau: 172.16.0.253

2.

Donner les adresses IP des serveurs de la DMZ en respectant les consignes suivantes.

La configuration du poste PC_A1 est la suivante:

Adresse IP: 192.168.1.1

Masque de sous réseau: 255.255.255.0

Passerelle par défaut: 192.168.0.254

Ce poste ne parvient pas à accéder à l'internet, ni même aux serveurs ou imprimantes de l'entreprise.

L'administrateur du réseau effectue les commandes suivantes:

ping 192.168.1.2: la commande réussit

ping 192.168.0.254: la commande échoue

3.

Indiquer ce que permet de tester la commande ping.

4.

Donner la nature du problème et proposer une solution pour y remédier.
