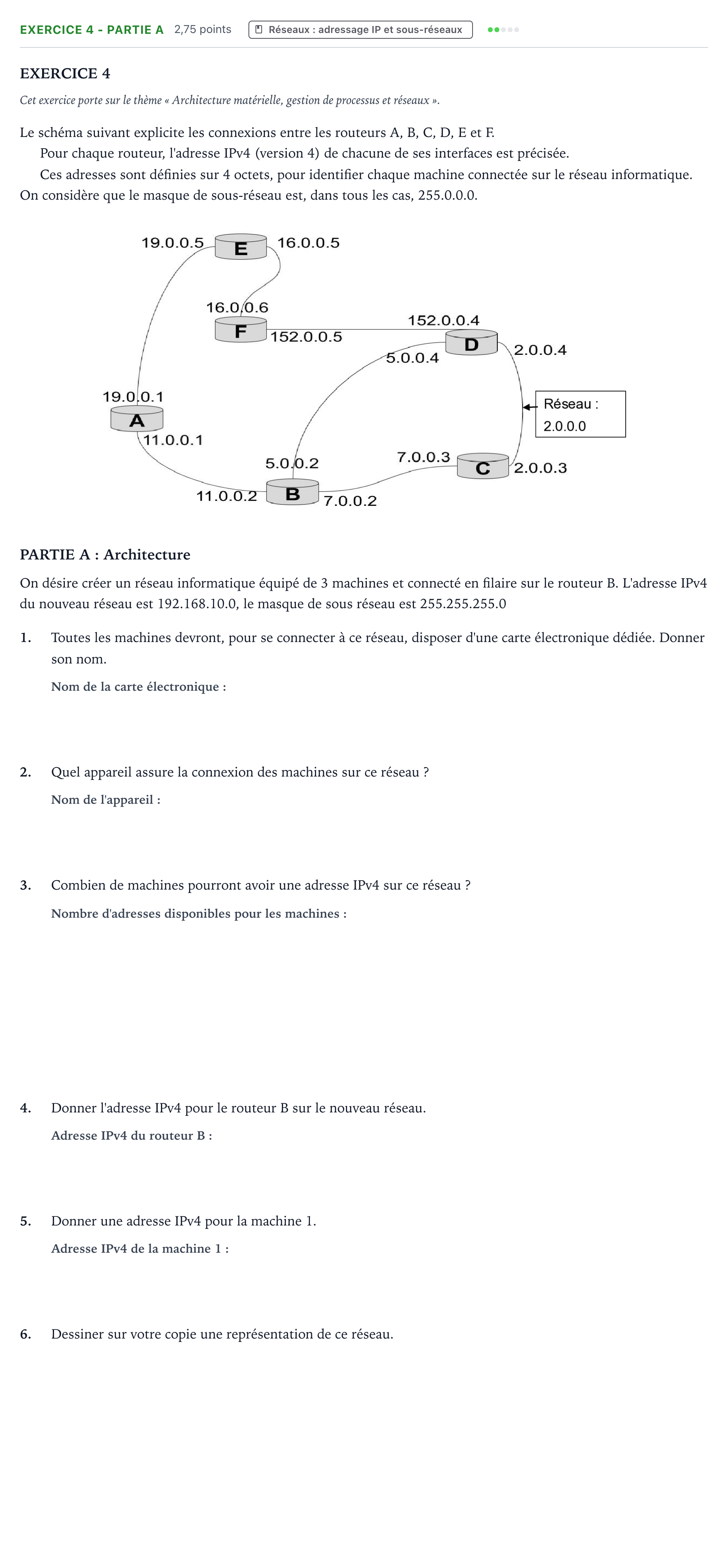

Exercice 4 - Partie A · Bac Numérique et Sciences Informatiques Métropole 2 remplacement 2022

EXERCICE 4

Cet exercice porte sur le thème « Architecture matérielle, gestion de processus et réseaux ».

Le schéma suivant explicite les connexions entre les routeurs A, B, C, D, E et F.

Pour chaque routeur, l'adresse IPv4 (version 4) de chacune de ses interfaces est précisée.

Ces adresses sont définies sur 4 octets, pour identifier chaque machine connectée sur le réseau informatique. On considère que le masque de sous-réseau est, dans tous les cas, 255.0.0.0.

PARTIE A: Architecture

On désire créer un réseau informatique équipé de 3 machines et connecté en filaire sur le routeur B. L'adresse IPv4 du nouveau réseau est 192.168.10.0, le masque de sous réseau est 255.255.255.0

1.

Toutes les machines devront, pour se connecter à ce réseau, disposer d'une carte électronique dédiée. Donner son nom.

2.

Quel appareil assure la connexion des machines sur ce réseau ?

3.

Combien de machines pourront avoir une adresse IPv4 sur ce réseau ?

4.

Donner l'adresse IPv4 pour le routeur B sur le nouveau réseau.

5.

Donner une adresse IPv4 pour la machine 1.

6.

Dessiner sur votre copie une représentation de ce réseau.
