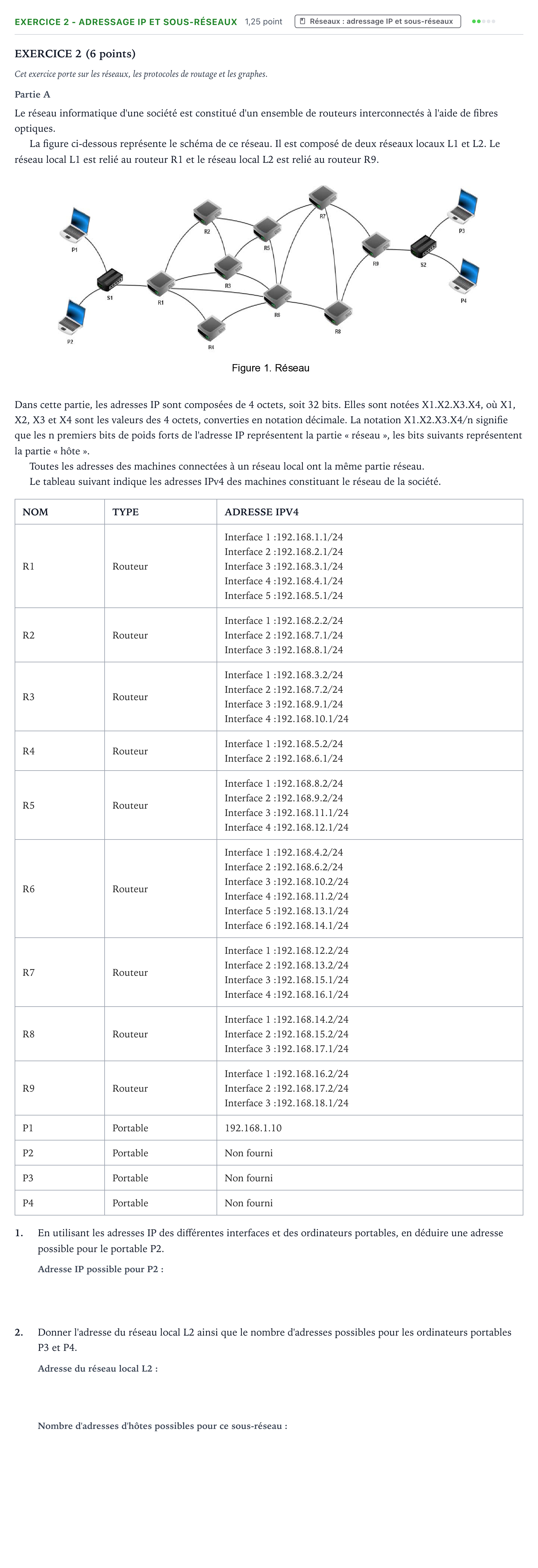

Exercice 2 - Adressage IP et sous-réseaux · Bac Numérique et Sciences Informatiques Métropole 1 remplacement 2024

EXERCICE 2 (6 points)

Cet exercice porte sur les réseaux, les protocoles de routage et les graphes.

Partie A

Le réseau informatique d'une société est constitué d'un ensemble de routeurs interconnectés à l'aide de fibres optiques.

La figure ci-dessous représente le schéma de ce réseau. Il est composé de deux réseaux locaux L1 et L2. Le réseau local L1 est relié au routeur R1 et le réseau local L2 est relié au routeur R9.

Dans cette partie, les adresses IP sont composées de 4 octets, soit 32 bits. Elles sont notées X1.X2.X3.X4, où X1, X2, X3 et X4 sont les valeurs des 4 octets, converties en notation décimale. La notation X1.X2.X3.X4/n signifie que les n premiers bits de poids forts de l'adresse IP représentent la partie « réseau », les bits suivants représentent la partie « hôte ».

Toutes les adresses des machines connectées à un réseau local ont la même partie réseau.

Le tableau suivant indique les adresses IPv4 des machines constituant le réseau de la société.

NOM · TYPE · ADRESSE IPV4

R1 · Routeur · Interface 1:192.168.1.1/24

Interface 2:192.168.2.1/24

Interface 3:192.168.3.1/24

Interface 4:192.168.4.1/24

Interface 5:192.168.5.1/24

R2 · Routeur · Interface 1:192.168.2.2/24

Interface 2:192.168.7.1/24

Interface 3:192.168.8.1/24

R3 · Routeur · Interface 1:192.168.3.2/24

Interface 2:192.168.7.2/24

Interface 3:192.168.9.1/24

Interface 4:192.168.10.1/24

R4 · Routeur · Interface 1:192.168.5.2/24

Interface 2:192.168.6.1/24

R5 · Routeur · Interface 1:192.168.8.2/24

Interface 2:192.168.9.2/24

Interface 3:192.168.11.1/24

Interface 4:192.168.12.1/24

R6 · Routeur · Interface 1:192.168.4.2/24

Interface 2:192.168.6.2/24

Interface 3:192.168.10.2/24

Interface 4:192.168.11.2/24

Interface 5:192.168.13.1/24

Interface 6:192.168.14.1/24

R7 · Routeur · Interface 1:192.168.12.2/24

Interface 2:192.168.13.2/24

Interface 3:192.168.15.1/24

Interface 4:192.168.16.1/24

R8 · Routeur · Interface 1:192.168.14.2/24

Interface 2:192.168.15.2/24

Interface 3:192.168.17.1/24

R9 · Routeur · Interface 1:192.168.16.2/24

Interface 2:192.168.17.2/24

Interface 3:192.168.18.1/24

P1 · Portable · 192.168.1.10

P2 · Portable · Non fourni

P3 · Portable · Non fourni

P4 · Portable · Non fourni

1.

En utilisant les adresses IP des différentes interfaces et des ordinateurs portables, en déduire une adresse possible pour le portable P2.

2.

Donner l'adresse du réseau local L2 ainsi que le nombre d'adresses possibles pour les ordinateurs portables P3 et P4.
