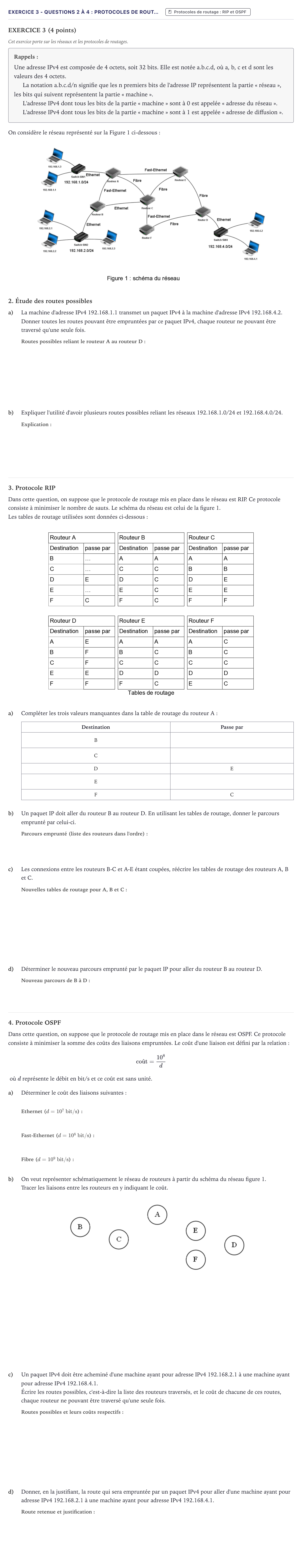

Exercice 3 - Questions 2 à 4 : Protocoles de rout… · Bac Numérique et Sciences Informatiques Métropole 2022 (sujet 2)

EXERCICE 3 (4 points)

Cet exercice porte sur les réseaux et les protocoles de routages.

Rappels:

Une adresse IPv4 est composée de 4 octets, soit 32 bits. Elle est notée a.b.c.d, où a, b, c et d sont les valeurs des 4 octets.

La notation a.b.c.d/n signifie que les n premiers bits de l'adresse IP représentent la partie « réseau », les bits qui suivent représentent la partie « machine ».

L'adresse IPv4 dont tous les bits de la partie « machine » sont à 0 est appelée « adresse du réseau ».

L'adresse IPv4 dont tous les bits de la partie « machine » sont à 1 est appelée « adresse de diffusion ».

On considère le réseau représenté sur la Figure 1 ci-dessous:

2. Étude des routes possibles

a)

La machine d'adresse IPv4 192.168.1.1 transmet un paquet IPv4 à la machine d'adresse IPv4 192.168.4.2.

Donner toutes les routes pouvant être empruntées par ce paquet IPv4, chaque routeur ne pouvant être traversé qu'une seule fois.

b)

Expliquer l'utilité d'avoir plusieurs routes possibles reliant les réseaux 192.168.1.0/24 et 192.168.4.0/24.

3. Protocole RIP

Dans cette question, on suppose que le protocole de routage mis en place dans le réseau est RIP. Ce protocole consiste à minimiser le nombre de sauts. Le schéma du réseau est celui de la figure 1.

Les tables de routage utilisées sont données ci-dessous:

a)

Compléter les trois valeurs manquantes dans la table de routage du routeur A:

Destination · Passe par

B

C

D · E

E

F · C

b)

Un paquet IP doit aller du routeur B au routeur D. En utilisant les tables de routage, donner le parcours emprunté par celui-ci.

c)

Les connexions entre les routeurs B-C et A-E étant coupées, réécrire les tables de routage des routeurs A, B et C.

d)

Déterminer le nouveau parcours emprunté par le paquet IP pour aller du routeur B au routeur D.

4. Protocole OSPF

Dans cette question, on suppose que le protocole de routage mis en place dans le réseau est OSPF. Ce protocole consiste à minimiser la somme des coûts des liaisons empruntées. Le coût d'une liaison est défini par la relation: $$\text{coût} = \frac{10^8}{d}$$

où $d$ représente le débit en bit/s et ce coût est sans unité.

a)

Déterminer le coût des liaisons suivantes:

b)

On veut représenter schématiquement le réseau de routeurs à partir du schéma du réseau figure 1.

Tracer les liaisons entre les routeurs en y indiquant le coût.

c)

Un paquet IPv4 doit être acheminé d'une machine ayant pour adresse IPv4 192.168.2.1 à une machine ayant pour adresse IPv4 192.168.4.1.

Écrire les routes possibles, c'est-à-dire la liste des routeurs traversés, et le coût de chacune de ces routes, chaque routeur ne pouvant être traversé qu'une seule fois.

d)

Donner, en la justifiant, la route qui sera empruntée par un paquet IPv4 pour aller d'une machine ayant pour adresse IPv4 192.168.2.1 à une machine ayant pour adresse IPv4 192.168.4.1.
