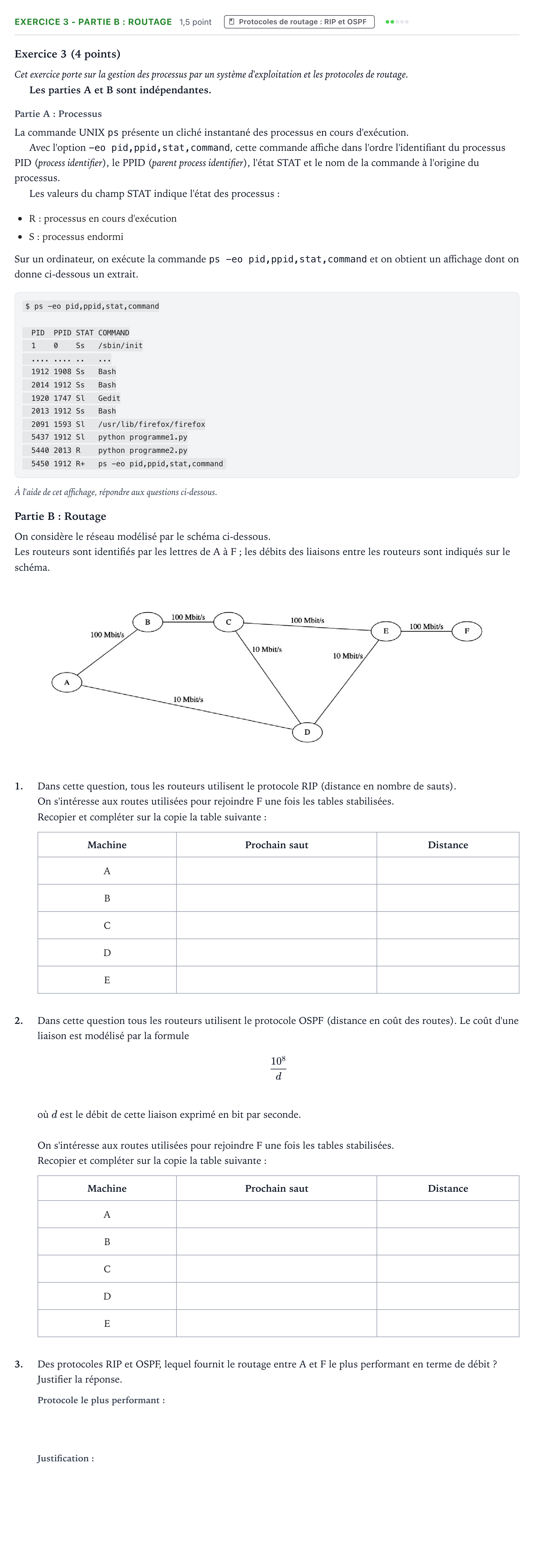

Exercice 3 - Partie B : Routage · Bac Numérique et Sciences Informatiques Métropole Candidat libre 2021 (sujet 1)

Exercice 3 (4 points)

Cet exercice porte sur la gestion des processus par un système d'exploitation et les protocoles de routage.

Les parties A et B sont indépendantes.

Partie A: Processus

La commande UNIX ps présente un cliché instantané des processus en cours d'exécution.

Avec l'option -eo pid,ppid,stat,command, cette commande affiche dans l'ordre l'identifiant du processus PID ( process identifier), le PPID ( parent process identifier), l'état STAT et le nom de la commande à l'origine du processus.

Les valeurs du champ STAT indique l'état des processus:

R: processus en cours d'exécution

S: processus endormi

Sur un ordinateur, on exécute la commande ps -eo pid,ppid,stat,command et on obtient un affichage dont on donne ci-dessous un extrait.

$ ps -eo pid,ppid,stat,command

PID PPID STAT COMMAND

1 0 Ss /sbin/init

.............

1912 1908 Ss Bash

2014 1912 Ss Bash

1920 1747 Sl Gedit

2013 1912 Ss Bash

2091 1593 Sl /usr/lib/firefox/firefox

5437 1912 Sl python programme1.py

5440 2013 R python programme2.py

5450 1912 R+ ps -eo pid,ppid,stat,command À l'aide de cet affichage, répondre aux questions ci-dessous.

Partie B: Routage

On considère le réseau modélisé par le schéma ci-dessous.

Les routeurs sont identifiés par les lettres de A à F; les débits des liaisons entre les routeurs sont indiqués sur le schéma.

1.

Dans cette question, tous les routeurs utilisent le protocole RIP (distance en nombre de sauts).

On s'intéresse aux routes utilisées pour rejoindre F une fois les tables stabilisées.

Recopier et compléter sur la copie la table suivante:

Machine

Prochain saut

Distance

A

B

C

D

E

2.

Dans cette question tous les routeurs utilisent le protocole OSPF (distance en coût des routes). Le coût d'une liaison est modélisé par la formule

$$\frac{10^8}{d}$$

où $d$ est le débit de cette liaison exprimé en bit par seconde.

On s'intéresse aux routes utilisées pour rejoindre F une fois les tables stabilisées.

Recopier et compléter sur la copie la table suivante:

Machine

Prochain saut

Distance

A

B

C

D

E

3.

Des protocoles RIP et OSPF, lequel fournit le routage entre A et F le plus performant en terme de débit ? Justifier la réponse.
