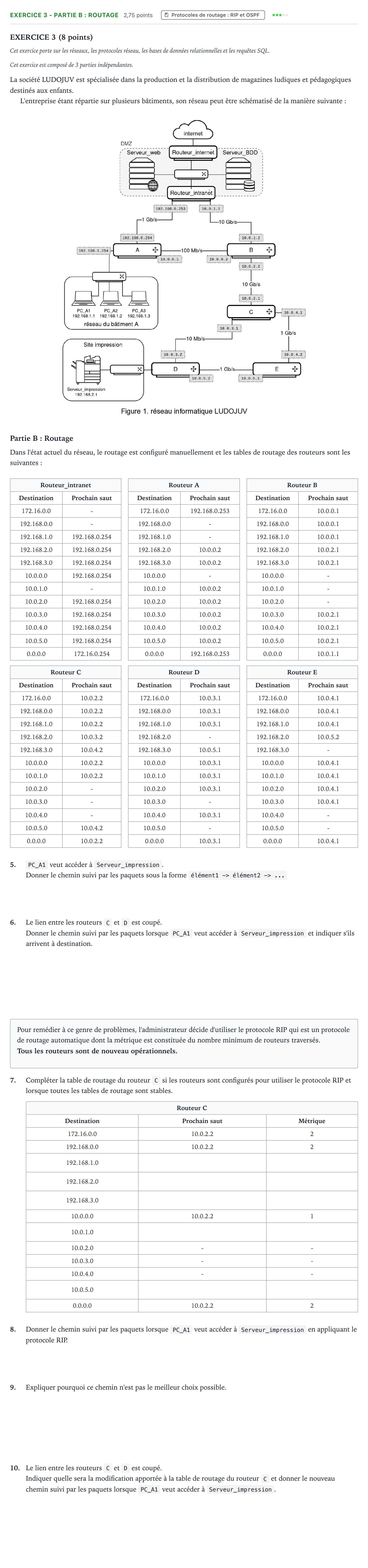

Exercice 3 - Partie B : Routage · Bac Numérique et Sciences Informatiques Métropole 2 remplacement 2024

EXERCICE 3 (8 points)

Cet exercice porte sur les réseaux, les protocoles réseau, les bases de données relationnelles et les requêtes SQL.

Cet exercice est composé de 3 parties indépendantes.

La société LUDOJUV est spécialisée dans la production et la distribution de magazines ludiques et pédagogiques destinés aux enfants.

L'entreprise étant répartie sur plusieurs bâtiments, son réseau peut être schématisé de la manière suivante:

Partie B: Routage

Dans l'état actuel du réseau, le routage est configuré manuellement et les tables de routage des routeurs sont les suivantes:

Routeur_intranet

Destination · Prochain saut

172.16.0.0 · -

192.168.0.0 · -

192.168.1.0 · 192.168.0.254

192.168.2.0 · 192.168.0.254

192.168.3.0 · 192.168.0.254

10.0.0.0 · 192.168.0.254

10.0.1.0 · -

10.0.2.0 · 192.168.0.254

10.0.3.0 · 192.168.0.254

10.0.4.0 · 192.168.0.254

10.0.5.0 · 192.168.0.254

0.0.0.0 · 172.16.0.254

Routeur A

Destination · Prochain saut

172.16.0.0 · 192.168.0.253

192.168.0.0 · -

192.168.1.0 · -

192.168.2.0 · 10.0.0.2

192.168.3.0 · 10.0.0.2

10.0.0.0 · -

10.0.1.0 · 10.0.0.2

10.0.2.0 · 10.0.0.2

10.0.3.0 · 10.0.0.2

10.0.4.0 · 10.0.0.2

10.0.5.0 · 10.0.0.2

0.0.0.0 · 192.168.0.253

Routeur B

Destination · Prochain saut

172.16.0.0 · 10.0.0.1

192.168.0.0 · 10.0.0.1

192.168.1.0 · 10.0.0.1

192.168.2.0 · 10.0.2.1

192.168.3.0 · 10.0.2.1

10.0.0.0 · -

10.0.1.0 · -

10.0.2.0 · -

10.0.3.0 · 10.0.2.1

10.0.4.0 · 10.0.2.1

10.0.5.0 · 10.0.2.1

0.0.0.0 · 10.0.1.1

Routeur C

Destination · Prochain saut

172.16.0.0 · 10.0.2.2

192.168.0.0 · 10.0.2.2

192.168.1.0 · 10.0.2.2

192.168.2.0 · 10.0.3.2

192.168.3.0 · 10.0.4.2

10.0.0.0 · 10.0.2.2

10.0.1.0 · 10.0.2.2

10.0.2.0 · -

10.0.3.0 · -

10.0.4.0 · -

10.0.5.0 · 10.0.4.2

0.0.0.0 · 10.0.2.2

Routeur D

Destination · Prochain saut

172.16.0.0 · 10.0.3.1

192.168.0.0 · 10.0.3.1

192.168.1.0 · 10.0.3.1

192.168.2.0 · -

192.168.3.0 · 10.0.5.1

10.0.0.0 · 10.0.3.1

10.0.1.0 · 10.0.3.1

10.0.2.0 · 10.0.3.1

10.0.3.0 · -

10.0.4.0 · 10.0.3.1

10.0.5.0 · -

0.0.0.0 · 10.0.3.1

Routeur E

Destination · Prochain saut

172.16.0.0 · 10.0.4.1

192.168.0.0 · 10.0.4.1

192.168.1.0 · 10.0.4.1

192.168.2.0 · 10.0.5.2

192.168.3.0 · -

10.0.0.0 · 10.0.4.1

10.0.1.0 · 10.0.4.1

10.0.2.0 · 10.0.4.1

10.0.3.0 · 10.0.4.1

10.0.4.0 · -

10.0.5.0 · -

0.0.0.0 · 10.0.4.1

5.

PC_A1 veut accéder à Serveur_impression.

Donner le chemin suivi par les paquets sous la forme élément1 -> élément2 ->...

6.

Le lien entre les routeurs C et D est coupé.

Donner le chemin suivi par les paquets lorsque PC_A1 veut accéder à Serveur_impression et indiquer s'ils arrivent à destination.

Pour remédier à ce genre de problèmes, l'administrateur décide d'utiliser le protocole RIP qui est un protocole de routage automatique dont la métrique est constituée du nombre minimum de routeurs traversés.

Tous les routeurs sont de nouveau opérationnels.

7.

Compléter la table de routage du routeur C si les routeurs sont configurés pour utiliser le protocole RIP et lorsque toutes les tables de routage sont stables.

Routeur C

Destination · Prochain saut · Métrique

172.16.0.0 · 10.0.2.2 · 2

192.168.0.0 · 10.0.2.2 · 2

192.168.1.0

192.168.2.0

192.168.3.0

10.0.0.0 · 10.0.2.2 · 1

10.0.1.0

10.0.2.0 · - · -

10.0.3.0 · - · -

10.0.4.0 · - · -

10.0.5.0

0.0.0.0 · 10.0.2.2 · 2

8.

Donner le chemin suivi par les paquets lorsque PC_A1 veut accéder à Serveur_impression en appliquant le protocole RIP.

9.

Expliquer pourquoi ce chemin n'est pas le meilleur choix possible.

10.

Le lien entre les routeurs C et D est coupé.

Indiquer quelle sera la modification apportée à la table de routage du routeur C et donner le nouveau chemin suivi par les paquets lorsque PC_A1 veut accéder à Serveur_impression.
