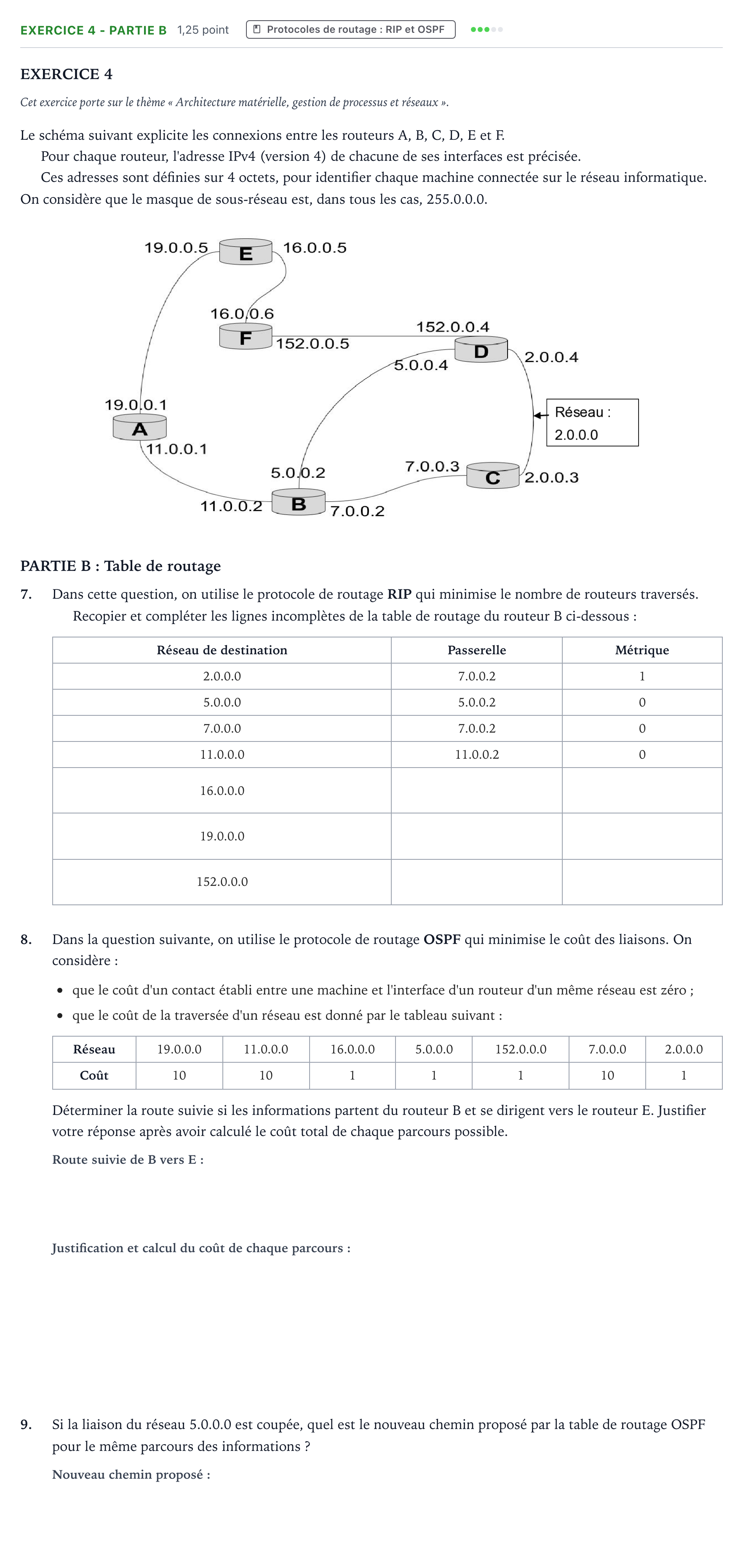

Exercice 4 - Partie B · Bac Numérique et Sciences Informatiques Métropole 2 remplacement 2022

EXERCICE 4

Cet exercice porte sur le thème « Architecture matérielle, gestion de processus et réseaux ».

Le schéma suivant explicite les connexions entre les routeurs A, B, C, D, E et F.

Pour chaque routeur, l'adresse IPv4 (version 4) de chacune de ses interfaces est précisée.

Ces adresses sont définies sur 4 octets, pour identifier chaque machine connectée sur le réseau informatique. On considère que le masque de sous-réseau est, dans tous les cas, 255.0.0.0.

PARTIE B: Table de routage

7.

Dans cette question, on utilise le protocole de routage RIP qui minimise le nombre de routeurs traversés.

Recopier et compléter les lignes incomplètes de la table de routage du routeur B ci-dessous:

Réseau de destination

Passerelle

Métrique

2.0.0.0

7.0.0.2

1

5.0.0.0

5.0.0.2

0

7.0.0.0

7.0.0.2

0

11.0.0.0

11.0.0.2

0

16.0.0.0

19.0.0.0

152.0.0.0

8.

Dans la question suivante, on utilise le protocole de routage OSPF qui minimise le coût des liaisons. On considère:

que le coût d'un contact établi entre une machine et l'interface d'un routeur d'un même réseau est zéro;

que le coût de la traversée d'un réseau est donné par le tableau suivant:

Réseau

19.0.0.0

11.0.0.0

16.0.0.0

5.0.0.0

152.0.0.0

7.0.0.0

2.0.0.0

Coût

10

10

1

1

1

10

1

Déterminer la route suivie si les informations partent du routeur B et se dirigent vers le routeur E. Justifier votre réponse après avoir calculé le coût total de chaque parcours possible.

9.

Si la liaison du réseau 5.0.0.0 est coupée, quel est le nouveau chemin proposé par la table de routage OSPF pour le même parcours des informations ?
