Exercice 1 - Partie B · Bac Numérique et Sciences Informatiques Métropole 2 remplacement 2021

Thème : Protocoles de routage : RIP et OSPF · Tiré du sujet Métropole France 2 remplacement (2021)

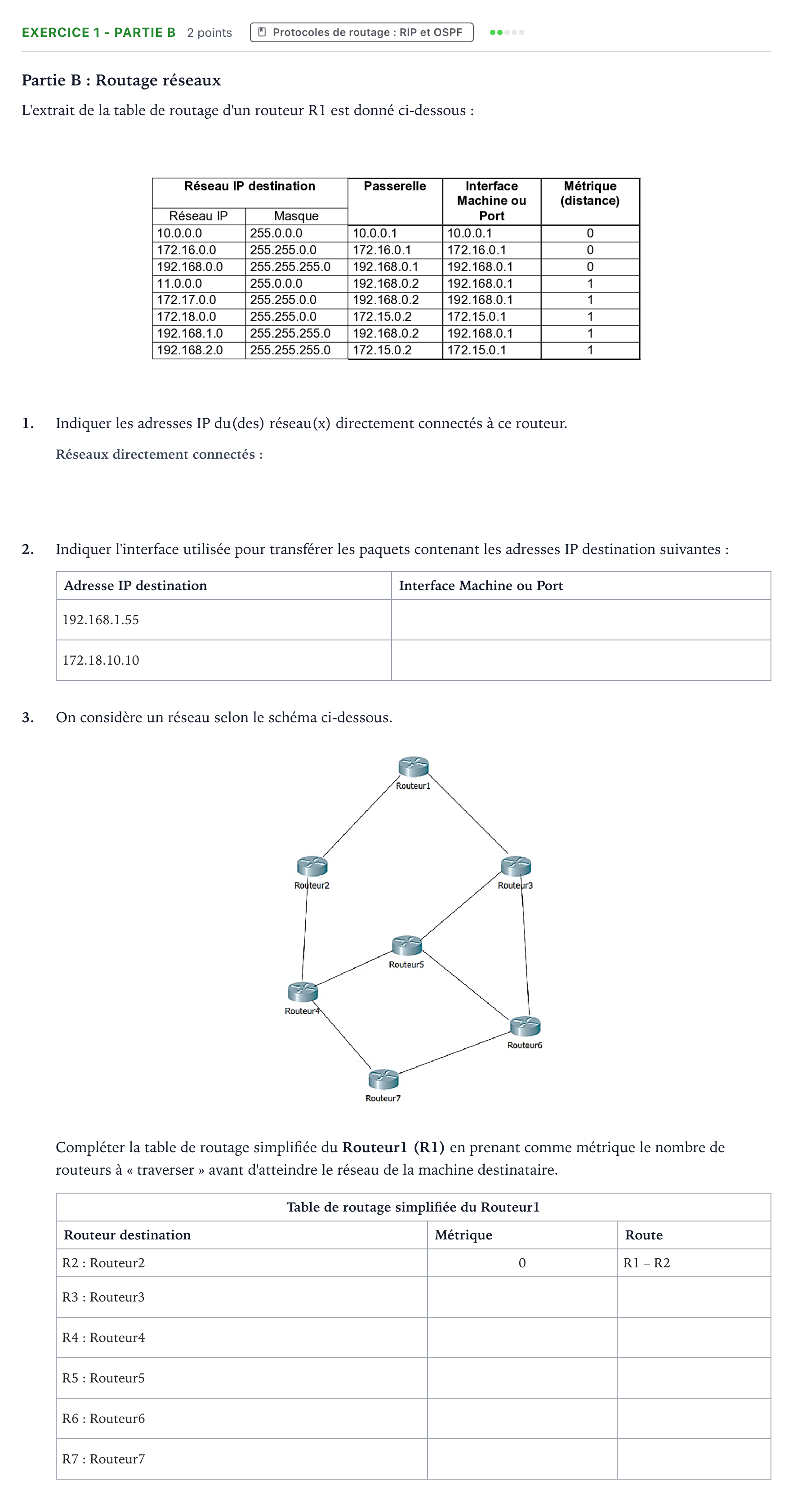

Énoncé

Partie B: Routage réseaux

L'extrait de la table de routage d'un routeur R1 est donné ci-dessous:

1.

Indiquer les adresses IP du(des) réseau(x) directement connectés à ce routeur.

2.

Indiquer l'interface utilisée pour transférer les paquets contenant les adresses IP destination suivantes:

Adresse IP destination

Interface Machine ou Port

192.168.1.55

172.18.10.10

3.

On considère un réseau selon le schéma ci-dessous.

Compléter la table de routage simplifiée du Routeur1 (R1) en prenant comme métrique le nombre de routeurs à « traverser » avant d'atteindre le réseau de la machine destinataire.

Table de routage simplifiée du Routeur1

Routeur destination

Métrique

Route

R2: Routeur2

0

R1 – R2

R3: Routeur3

R4: Routeur4

R5: Routeur5

R6: Routeur6

R7: Routeur7

Énoncé: Exercice 1 - Partie B · Bac Numérique et Sciences Informatiques Métropole 2 remplacement 2021

Corrigé

Corrigé proposé par AprenAI (non officiel)

1. Indiquer sur votre copie les adresses IP du(des) réseau(x) directement connectés à ce routeur.

Réponse : 10.0.0.0, 172.16.0.0, 192.168.0.0

2. Interface Machine ou Port pour l'adresse 192.168.1.55 :

Réponse : 192.168.0.1

2. Interface Machine ou Port pour l'adresse 172.18.10.10 :

Réponse : 172.15.0.1

3. R3 : Routeur3 – Métrique

Réponse : 0

3. R3 : Routeur3 – Route

Réponse : R1 – R3

3. R4 : Routeur4 – Métrique

Réponse : 1

3. R4 : Routeur4 – Route

Réponse : R1 – R2 – R4

Les réponses des 6 questions restantes et l’explication pas à pas sont réservées aux membres Premium. Premium

Résous-le ici : correction automatique, indices et corrigé détaillé.
