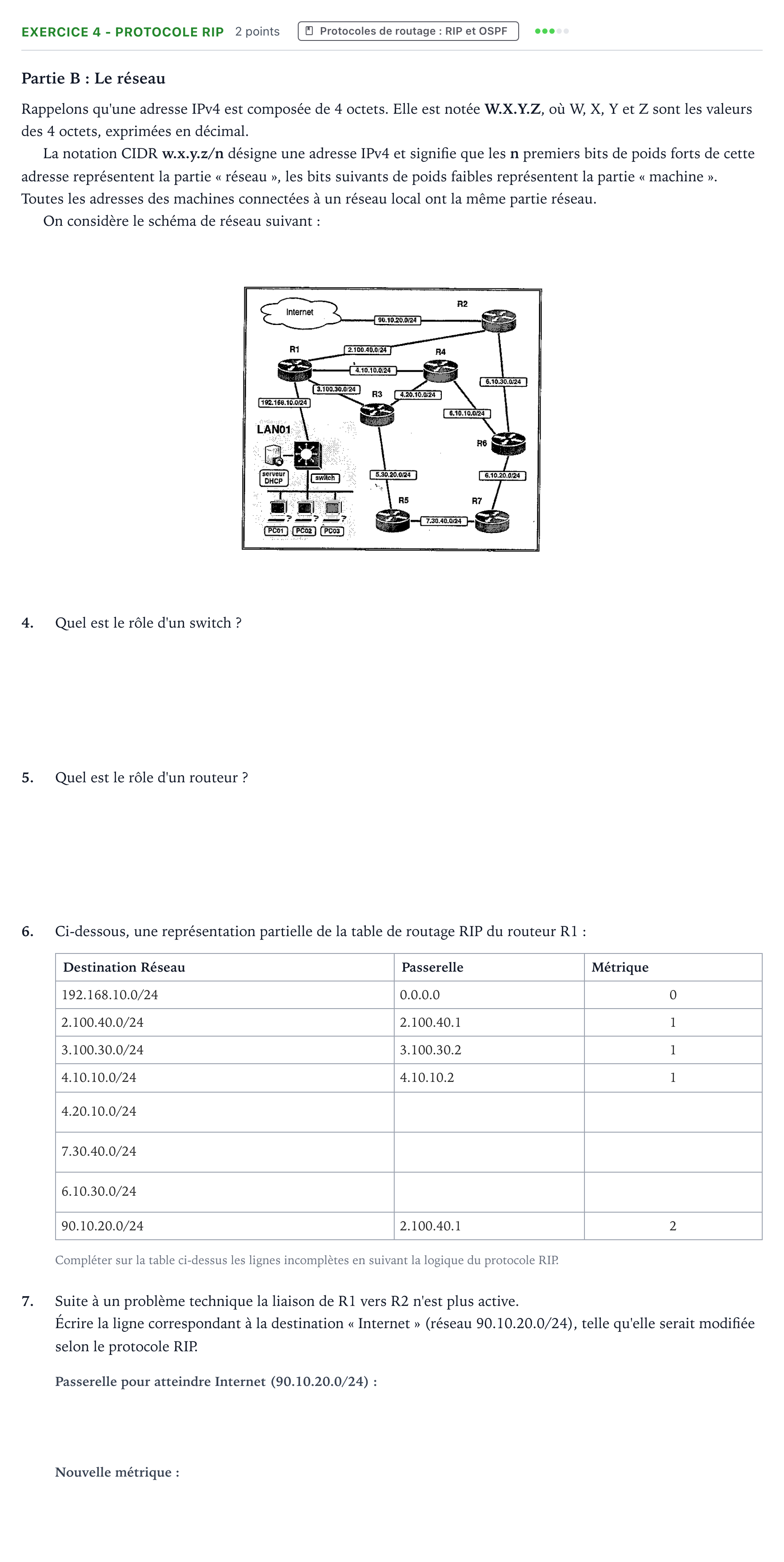

Exercice 4 - Protocole RIP · Bac Numérique et Sciences Informatiques Métropole 1 remplacement 2022

Partie B: Le réseau

Rappelons qu'une adresse IPv4 est composée de 4 octets. Elle est notée W.X.Y.Z, où W, X, Y et Z sont les valeurs des 4 octets, exprimées en décimal.

La notation CIDR w.x.y.z/n désigne une adresse IPv4 et signifie que les n premiers bits de poids forts de cette adresse représentent la partie « réseau », les bits suivants de poids faibles représentent la partie « machine ». Toutes les adresses des machines connectées à un réseau local ont la même partie réseau.

On considère le schéma de réseau suivant:

4.

Quel est le rôle d'un switch ?

5.

Quel est le rôle d'un routeur ?

6.

Ci-dessous, une représentation partielle de la table de routage RIP du routeur R1:

Destination Réseau

Passerelle

Métrique

192.168.10.0/24

0.0.0.0

0

2.100.40.0/24

2.100.40.1

1

3.100.30.0/24

3.100.30.2

1

4.10.10.0/24

4.10.10.2

1

4.20.10.0/24

7.30.40.0/24

6.10.30.0/24

90.10.20.0/24

2.100.40.1

2

Compléter sur la table ci-dessus les lignes incomplètes en suivant la logique du protocole RIP.

7.

Suite à un problème technique la liaison de R1 vers R2 n'est plus active.

Écrire la ligne correspondant à la destination « Internet » (réseau 90.10.20.0/24), telle qu'elle serait modifiée selon le protocole RIP.
