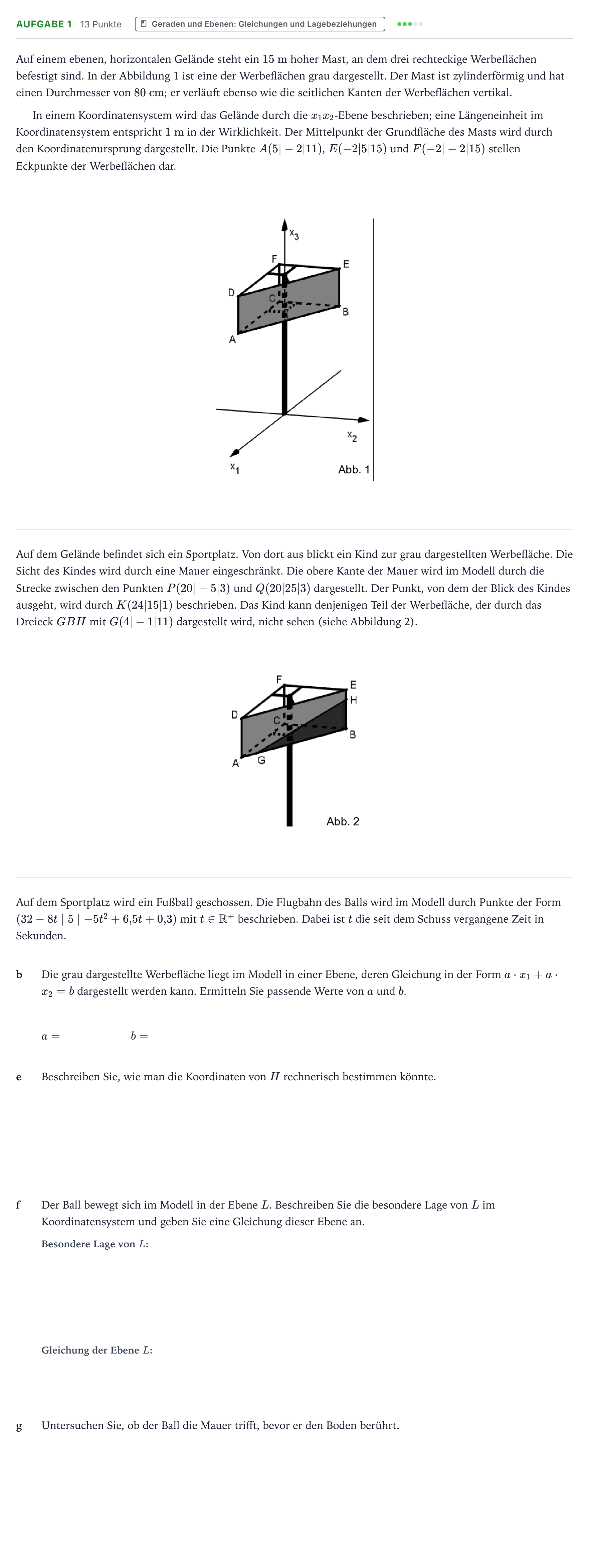

Aufgabe 1 - Geraden und Ebenen: Gleichungen und L… · Abitur NRW Mathematik LK · Teil B · Analytische Geometrie (WTR 2023

Auf einem ebenen, horizontalen Gelände steht ein $15\text{ m}$ hoher Mast, an dem drei rechteckige Werbeflächen befestigt sind. In der Abbildung 1 ist eine der Werbeflächen grau dargestellt. Der Mast ist zylinderförmig und hat einen Durchmesser von $80\text{ cm}$; er verläuft ebenso wie die seitlichen Kanten der Werbeflächen vertikal.

In einem Koordinatensystem wird das Gelände durch die $x_1x_2$-Ebene beschrieben; eine Längeneinheit im Koordinatensystem entspricht $1\text{ m}$ in der Wirklichkeit. Der Mittelpunkt der Grundfläche des Masts wird durch den Koordinatenursprung dargestellt. Die Punkte $A(5|-2|11)$, $E(-2|5|15)$ und $F(-2|-2|15)$ stellen Eckpunkte der Werbeflächen dar.

Auf dem Gelände befindet sich ein Sportplatz. Von dort aus blickt ein Kind zur grau dargestellten Werbefläche. Die Sicht des Kindes wird durch eine Mauer eingeschränkt. Die obere Kante der Mauer wird im Modell durch die Strecke zwischen den Punkten $P(20|-5|3)$ und $Q(20|25|3)$ dargestellt. Der Punkt, von dem der Blick des Kindes ausgeht, wird durch $K(24|15|1)$ beschrieben. Das Kind kann denjenigen Teil der Werbefläche, der durch das Dreieck $GBH$ mit $G(4|-1|11)$ dargestellt wird, nicht sehen (siehe Abbildung 2).

Auf dem Sportplatz wird ein Fußball geschossen. Die Flugbahn des Balls wird im Modell durch Punkte der Form $(32 - 8t \mid 5 \mid -5t^2 + 6{,}5t + 0{,}3)$ mit $t \in \mathbb{R}^+$ beschrieben. Dabei ist $t$ die seit dem Schuss vergangene Zeit in Sekunden.

b

Die grau dargestellte Werbefläche liegt im Modell in einer Ebene, deren Gleichung in der Form $a \cdot x_1 + a \cdot x_2 = b$ dargestellt werden kann. Ermitteln Sie passende Werte von $a$ und $b$.

$a =$ $b =$

e

Beschreiben Sie, wie man die Koordinaten von $H$ rechnerisch bestimmen könnte.

f

Der Ball bewegt sich im Modell in der Ebene $L$. Beschreiben Sie die besondere Lage von $L$ im Koordinatensystem und geben Sie eine Gleichung dieser Ebene an.

g

Untersuchen Sie, ob der Ball die Mauer trifft, bevor er den Boden berührt.
