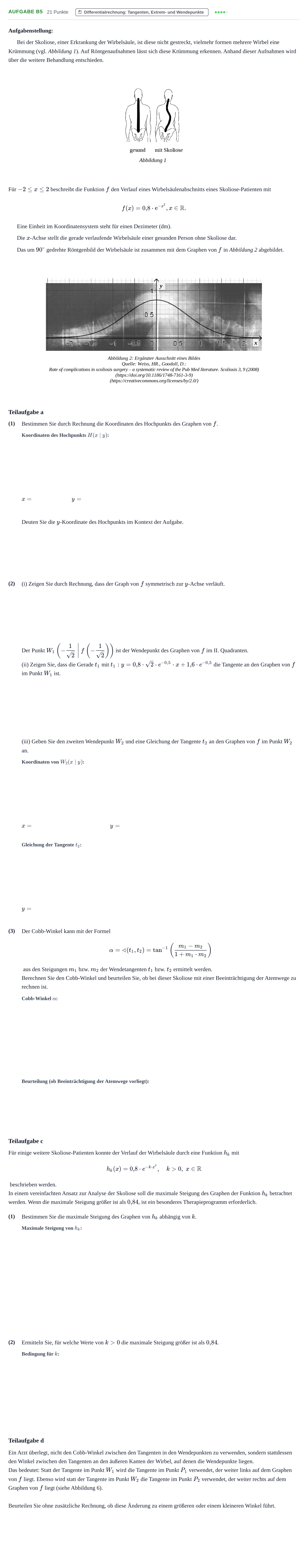

Aufgabe B5 - Differentialrechnung · Abitur NRW Mathematik LK · Nachtermin · CAS · Weiterbildungsko 2023

Aufgabenstellung:

Bei der Skoliose, einer Erkrankung der Wirbelsäule, ist diese nicht gestreckt, vielmehr formen mehrere Wirbel eine Krümmung (vgl. Abbildung 1). Auf Röntgenaufnahmen lässt sich diese Krümmung erkennen. Anhand dieser Aufnahmen wird über die weitere Behandlung entschieden.

Für $-2 \le x \le 2$ beschreibt die Funktion $f$ den Verlauf eines Wirbelsäulenabschnitts eines Skoliose-Patienten mit

$$f(x) = 0{,}8 \cdot \mathrm{e}^{-x^2},\ x \in \mathbb{R}.$$

Eine Einheit im Koordinatensystem steht für einen Dezimeter (dm).

Die $x$-Achse stellt die gerade verlaufende Wirbelsäule einer gesunden Person ohne Skoliose dar.

Das um $90^\circ$ gedrehte Röntgenbild der Wirbelsäule ist zusammen mit dem Graphen von $f$ in Abbildung 2 abgebildet.

Teilaufgabe a

(1)

Bestimmen Sie durch Rechnung die Koordinaten des Hochpunkts des Graphen von $f$.

$x =$

$y =$

Deuten Sie die $y$-Koordinate des Hochpunkts im Kontext der Aufgabe.

(2)

(i) Zeigen Sie durch Rechnung, dass der Graph von $f$ symmetrisch zur $y$-Achse verläuft.

Der Punkt $W_1\left(-\frac{1}{\sqrt{2}} \;\middle|\; f\left(-\frac{1}{\sqrt{2}}\right)\right)$ ist der Wendepunkt des Graphen von $f$ im II. Quadranten.

(ii) Zeigen Sie, dass die Gerade $t_1$ mit $t_1: y = 0{,}8\cdot \sqrt{2}\cdot e^{-0{,}5}\cdot x + 1{,}6\cdot e^{-0{,}5}$ die Tangente an den Graphen von $f$ im Punkt $W_1$ ist.

(iii) Geben Sie den zweiten Wendepunkt $W_2$ und eine Gleichung der Tangente $t_2$ an den Graphen von $f$ im Punkt $W_2$ an.

$x =$

$y =$

$y =$

(3)

Der Cobb-Winkel kann mit der Formel

$$\alpha = \sphericalangle(t_1, t_2) = \tan^{-1}\left(\frac{m_1 - m_2}{1 + m_1\cdot m_2}\right)$$

aus den Steigungen $m_1$ bzw. $m_2$ der Wendetangenten $t_1$ bzw. $t_2$ ermittelt werden.

Berechnen Sie den Cobb-Winkel und beurteilen Sie, ob bei dieser Skoliose mit einer Beeinträchtigung der Atemwege zu rechnen ist.

Teilaufgabe c

Für einige weitere Skoliose-Patienten konnte der Verlauf der Wirbelsäule durch eine Funktion $h_k$ mit

$$h_k(x) = 0{,}8\cdot e^{-k\cdot x^2},\quad k > 0,\; x \in \mathbb{R}$$

beschrieben werden.

In einem vereinfachten Ansatz zur Analyse der Skoliose soll die maximale Steigung des Graphen der Funktion $h_k$ betrachtet werden. Wenn die maximale Steigung größer ist als $0{,}84$, ist ein besonderes Therapieprogramm erforderlich.

(1)

Bestimmen Sie die maximale Steigung des Graphen von $h_k$ abhängig von $k$.

(2)

Ermitteln Sie, für welche Werte von $k > 0$ die maximale Steigung größer ist als $0{,}84$.

Teilaufgabe d

Ein Arzt überlegt, nicht den Cobb-Winkel zwischen den Tangenten in den Wendepunkten zu verwenden, sondern stattdessen den Winkel zwischen den Tangenten an den äußeren Kanten der Wirbel, auf denen die Wendepunkte liegen.

Das bedeutet: Statt der Tangente im Punkt $W_1$ wird die Tangente im Punkt $P_1$ verwendet, der weiter links auf dem Graphen von $f$ liegt. Ebenso wird statt der Tangente im Punkt $W_2$ die Tangente im Punkt $P_2$ verwendet, der weiter rechts auf dem Graphen von $f$ liegt (siehe Abbildung 6).

Beurteilen Sie ohne zusätzliche Rechnung, ob diese Änderung zu einem größeren oder einem kleineren Winkel führt.
