Exercici 3 - Opció B · Física Selectividad Cataluña Setembre Serie 2 2026

Tema: Moviment harmònic simple, ones i so · Del examen Setembre Serie 2 (2026)

Enunciado

OPCIÓ B

S'utilitza la lent d'un escàner per a capturar la imatge d'un full situat a $20{,}0\text{ cm}$ de la lent. La imatge que es forma en el sensor de l'escàner està invertida i té la mateixa mida que l'objecte.

3.1.

A quina distància de la lent s'ha de col·locar el sensor perquè es formi una imatge nítida? Calculeu la distància focal imatge de la lent i indiqueu si es tracta d'una lent convergent o divergent. [1,25 punts]

Convergent

Divergent

3.2.

Dibuixeu el diagrama de rajos corresponent en la quadrícula de sota indicant clarament totes les distàncies representades i utilitzades en l'apartat anterior. [1,25 punts]

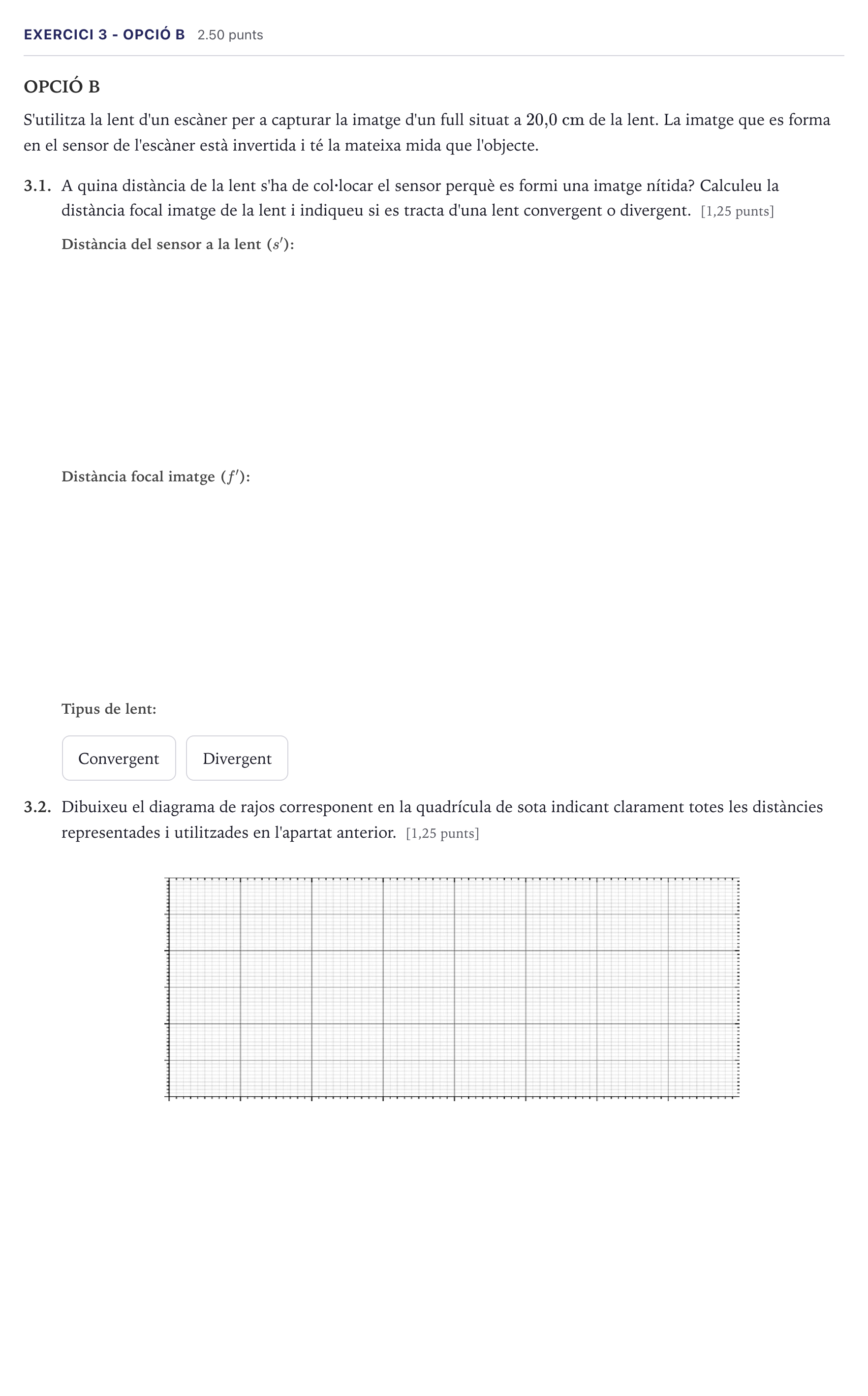

Enunciado: Exercici 3 - Opció B · Física Selectividad Cataluña Setembre Serie 2 2026

Solución

Según los criterios oficiales de corrección

3.1. A quina distància de la lent s'ha de col·locar el sensor perquè es formi una imatge nítida?

Solución: $20\text{ cm}$ / $0{,}2\text{ m}$

3.1. Calculeu la distància focal imatge de la lent.

Solución: $10\text{ cm}$ / $0{,}1\text{ m}$

3.1. Indiqueu si es tracta d'una lent convergent o divergent.

Solución: Convergent

3.2. Dibuixeu el diagrama de rajos corresponent en la quadrícula de sota indicant clarament totes les distàncies representades i utilitzades en l'apartat anterior.

Solución: També es considerarà correcte que es representi l'objecte invertit i la imatge dreta.
