Cuestión 5 · Tecnología e Ingeniería II PAU Valencia Extraordinaria 2024
Tema: Neumática e hidráulica · Del examen Extraordinaria (2024)
Enunciado
CUESTIÓN 5

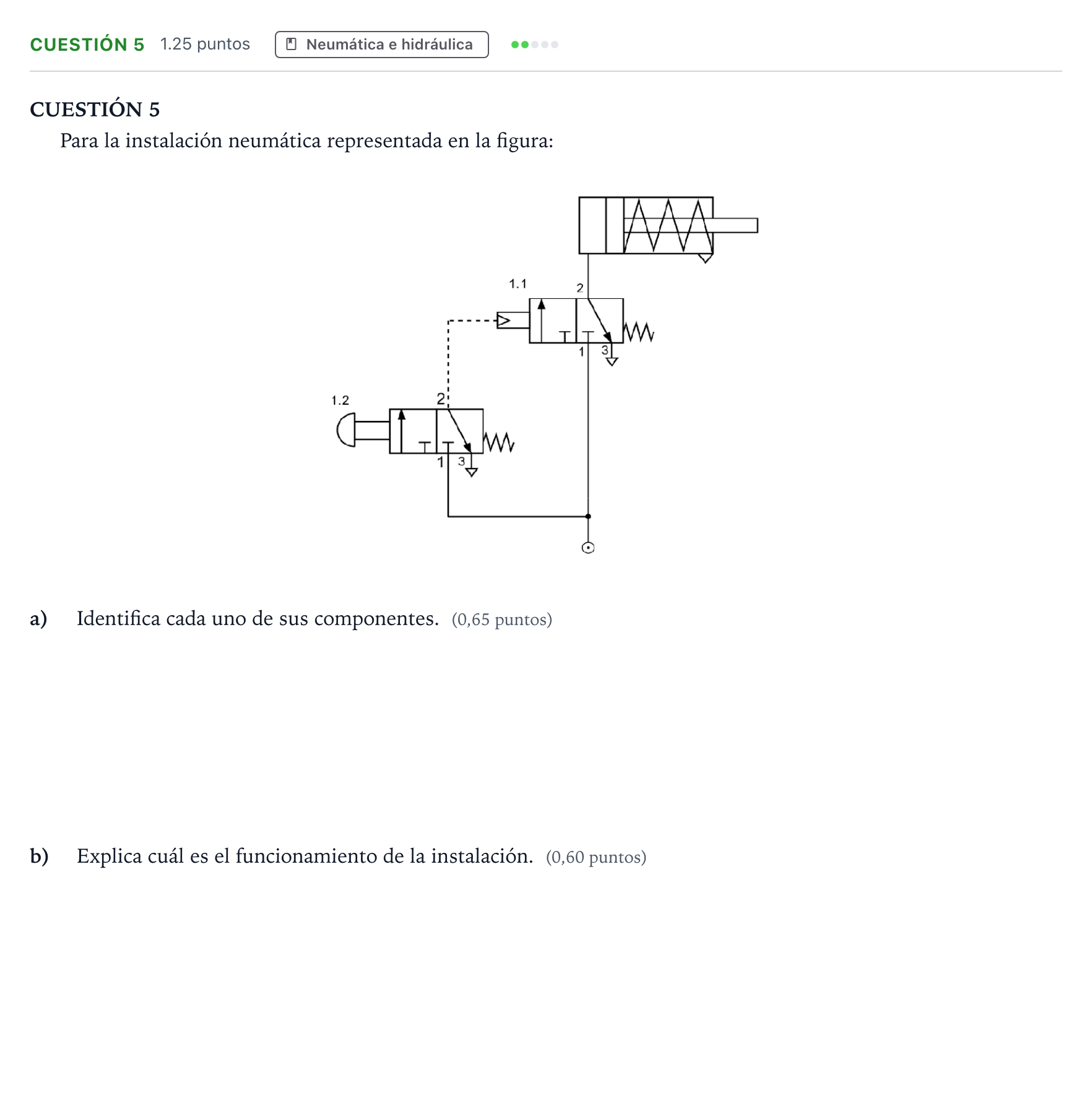

Para la instalación neumática representada en la figura:
a)
Identifica cada uno de sus componentes. (0,65 puntos)
b)
Explica cuál es el funcionamiento de la instalación. (0,60 puntos)
Solución
Solución de AprenAI (no es la oficial)
a. Identifica cada uno de sus componentes.
Solución: - Cilindro de simple efecto con retorno por muelle. - Válvula 1.1: Válvula distribuidora 3/2 (3 vías y 2 posiciones), normalmente cerrada (NC), con accionamiento por pilotaje neumático y retorno por muelle. - Válvula 1.2: Válvula distribuidora 3/2, normalmente cerrada (NC), con accionamiento manual por pulsador (tipo seta) y retorno por muelle. - Fuente de alimentación de aire comprimido (toma de presión neumática) y conductos/líneas de aire.
