Ejercicio 3.B · Tecnología e Ingeniería II PAU Valencia Extraordinaria 2026
Tema: Neumática e hidráulica · Del examen Extraordinaria (2026)
Enunciado
OPCIÓN B

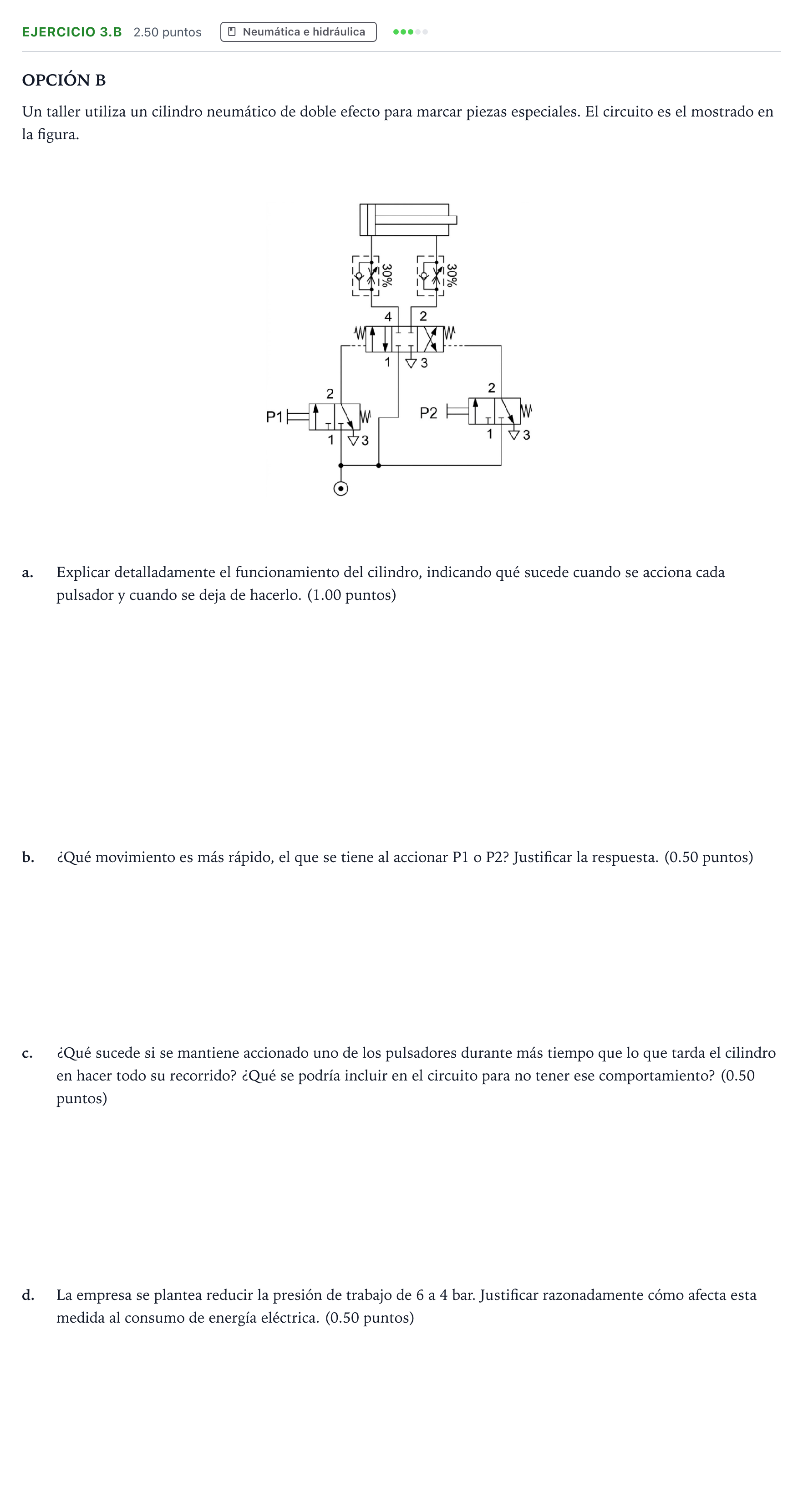

Un taller utiliza un cilindro neumático de doble efecto para marcar piezas especiales. El circuito es el mostrado en la figura.
a.
Explicar detalladamente el funcionamiento del cilindro, indicando qué sucede cuando se acciona cada pulsador y cuando se deja de hacerlo. (1.00 puntos)
b.
¿Qué movimiento es más rápido, el que se tiene al accionar P1 o P2? Justificar la respuesta. (0.50 puntos)
c.
¿Qué sucede si se mantiene accionado uno de los pulsadores durante más tiempo que lo que tarda el cilindro en hacer todo su recorrido? ¿Qué se podría incluir en el circuito para no tener ese comportamiento? (0.50 puntos)
d.
La empresa se plantea reducir la presión de trabajo de 6 a 4 bar. Justificar razonadamente cómo afecta esta medida al consumo de energía eléctrica. (0.50 puntos)
Solución
Solución de AprenAI (no es la oficial)
a. Explicar detalladamente el funcionamiento del cilindro, indicando qué sucede cuando se acciona cada pulsador y cuando se deja de hacerlo.
Solución: Al accionar P1 la válvula 4/3 pasa a su posición izquierda (1→4, 2→3) y el cilindro avanza a velocidad regulada. Al accionar P2 pasa a la posición derecha (1→2, 4→3) y el cilindro retrocede. Al soltar cualquiera de los dos, los muelles centran la válvula (centro cerrado) y el cilindro se detiene en la posición en que esté.
b. ¿Qué movimiento es más rápido, el que se tiene al accionar P1 o P2? Justificar la respuesta.
Solución: Es más rápido el avance (P1).
Las soluciones de los 2 apartados que faltan y la explicación paso a paso son Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
