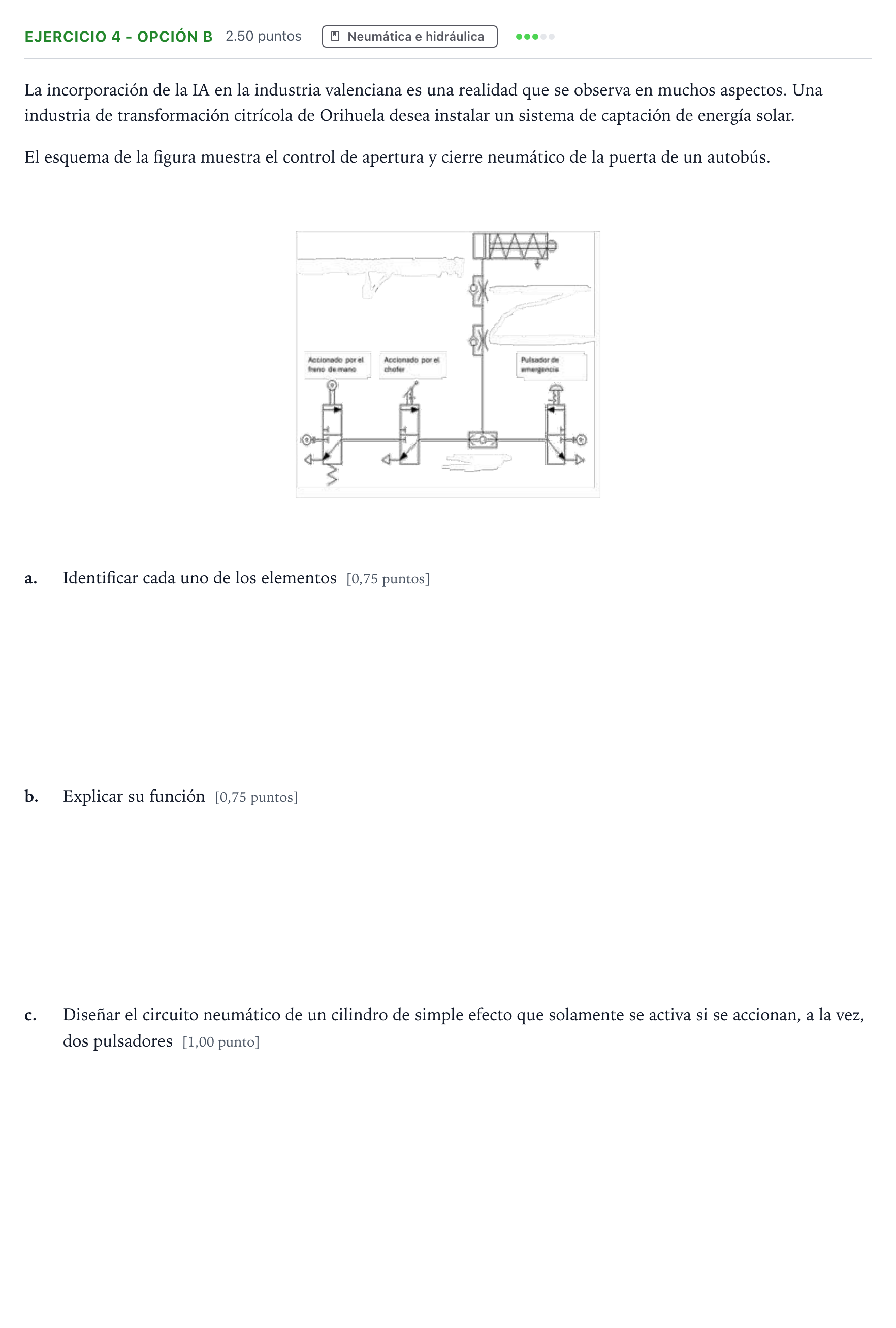

Ejercicio 4 - Opción B · Tecnología e Ingeniería II PAU Valencia Extraordinaria DANA 2025

a. Identificar cada uno de los elementos

Solución: Elementos del circuito neumático: 1. Cilindro de simple efecto con retorno por muelle. 2. Dos válvulas reguladoras de caudal unidireccionales (válvulas estranguladoras con antirretorno en paralelo) montadas en oposición/serie para regular de forma independiente la velocidad de avance y retroceso del vástago. 3. Válvula selectora de circuito (función lógica O / OR). 4. Válvula 3/2 normalmente cerrada accionada mecánicamente por rodillo/freno de mano y retorno por muelle. 5. Válvula 3/2 normalmente cerrada accionada manualmente por pulsador/palanca del chófer y retorno por muelle. 6. Válvula 3/2 normalmente cerrada con accionamiento manual por pulsador de seta de emergencia y retorno por muelle. 7. Tomas de presión de alimentación de aire comprimido y escapes con silenciador.

b. Explicar su función

Solución: Función del circuito: - El cilindro acciona mecánicamente la apertura o cierre de la puerta del autobús. - Apertura normal (servicio): Requiere que el freno de mano esté accionado (la válvula del freno de mano conmuta a posición de paso, alimentando la válvula del chófer). Cuando el chófer pulsa su válvula, el aire a presión atraviesa la válvula selectora (función O) y llega al cilindro a través de las reguladoras de velocidad, extendiendo el vástago para abrir la puerta. Esta configuración en serie actúa como enclavamiento de seguridad: la puerta no puede abrirse si el freno de mano no está puesto. - Apertura de emergencia: Al presionar el pulsador de emergencia, el aire entra directamente por la otra rama a la válvula selectora, presurizando el cilindro para abrir la puerta de inmediato, independientemente de la posición del freno de mano y del pulsador del chófer. - Las dos válvulas estranguladoras con antirretorno permiten ajustar de forma precisa la velocidad con la que la puerta se abre y se cierra, evitando golpes bruscos.
