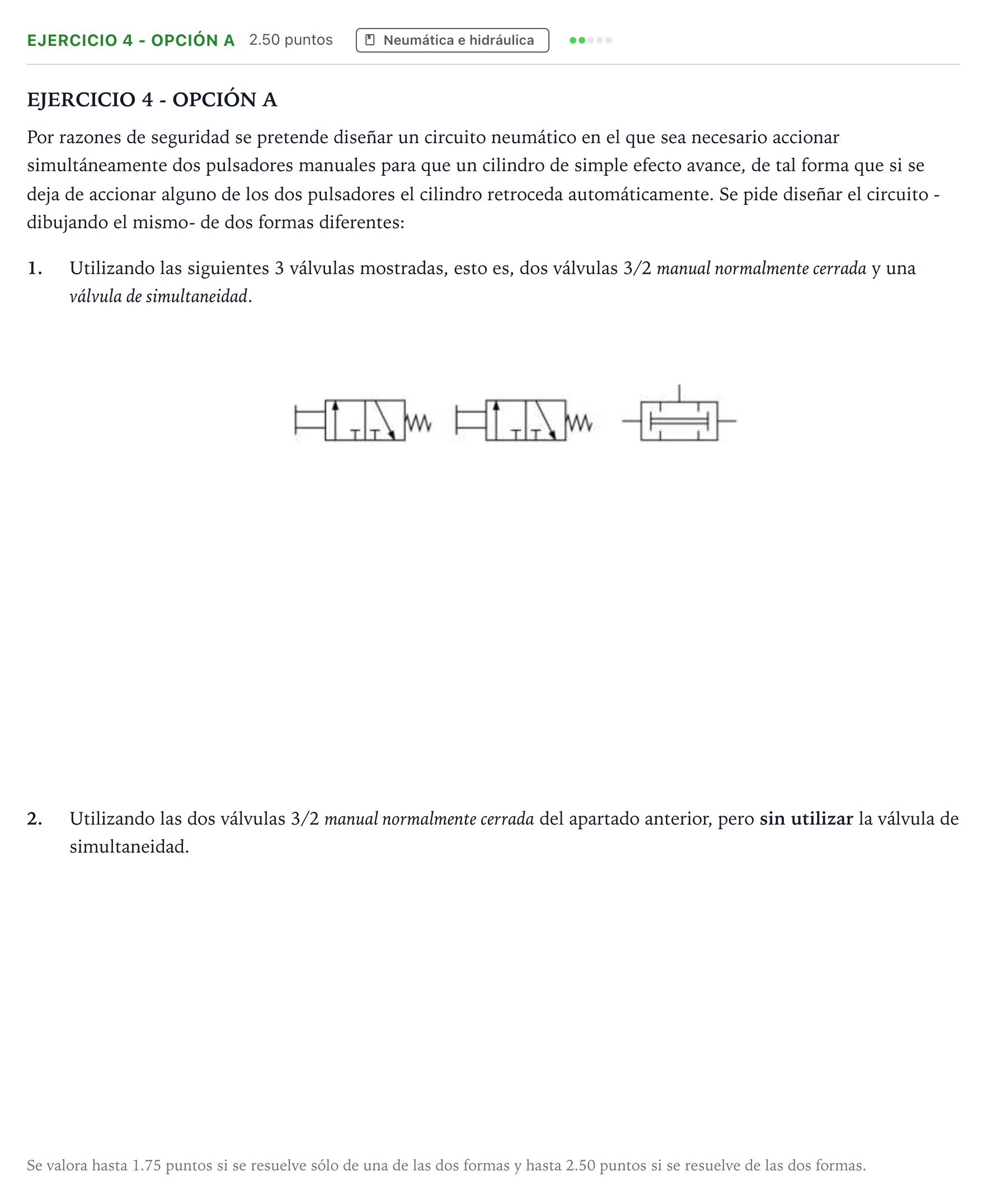

Ejercicio 4 - Opción A · Tecnología e Ingeniería II PAU Valencia Ordinaria 2025

Diseñar el circuito neumático -dibujando el mismo- de dos formas diferentes: 1) con válvula de simultaneidad; 2) sin válvula de simultaneidad.

Solución: 1. Con válvula de simultaneidad: - Alimentación de presión (fuente de aire comprimido) conectada a la entrada 1 (P) de cada una de las dos válvulas 3/2 de pulsador manual normalmente cerradas. - Las salidas de trabajo 2 (A) de ambas válvulas 3/2 se conectan respectivamente a las dos entradas de la válvula de simultaneidad (entradas 1). - La salida de la válvula de simultaneidad (vía 2) se conecta directamente a la cámara del cilindro de simple efecto. - Al pulsar simultáneamente ambos pulsadores, la válvula de simultaneidad transmite presión y el cilindro avanza. Al soltar cualquiera de ellos, la vía se despresuriza por el escape de la válvula liberada y el muelle del cilindro hace retroceder el vástago. 2. Sin válvula de simultaneidad (en serie): - La alimentación de presión (vía 1) se conecta a la entrada de la primera válvula 3/2 NC. - La salida de trabajo (vía 2) de la primera válvula 3/2 se conecta a la entrada de alimentación (vía 1) de la segunda válvula 3/2 NC. - La salida de trabajo (vía 2) de la segunda válvula 3/2 se conecta a la cámara del cilindro de simple efecto. - Ambas válvulas quedan en serie: el aire solo llega al cilindro si se accionan ambos pulsadores al mismo tiempo. Al soltar cualquiera de ellos, se interrumpe la presión y el cilindro retrocede por acción de su resorte.
