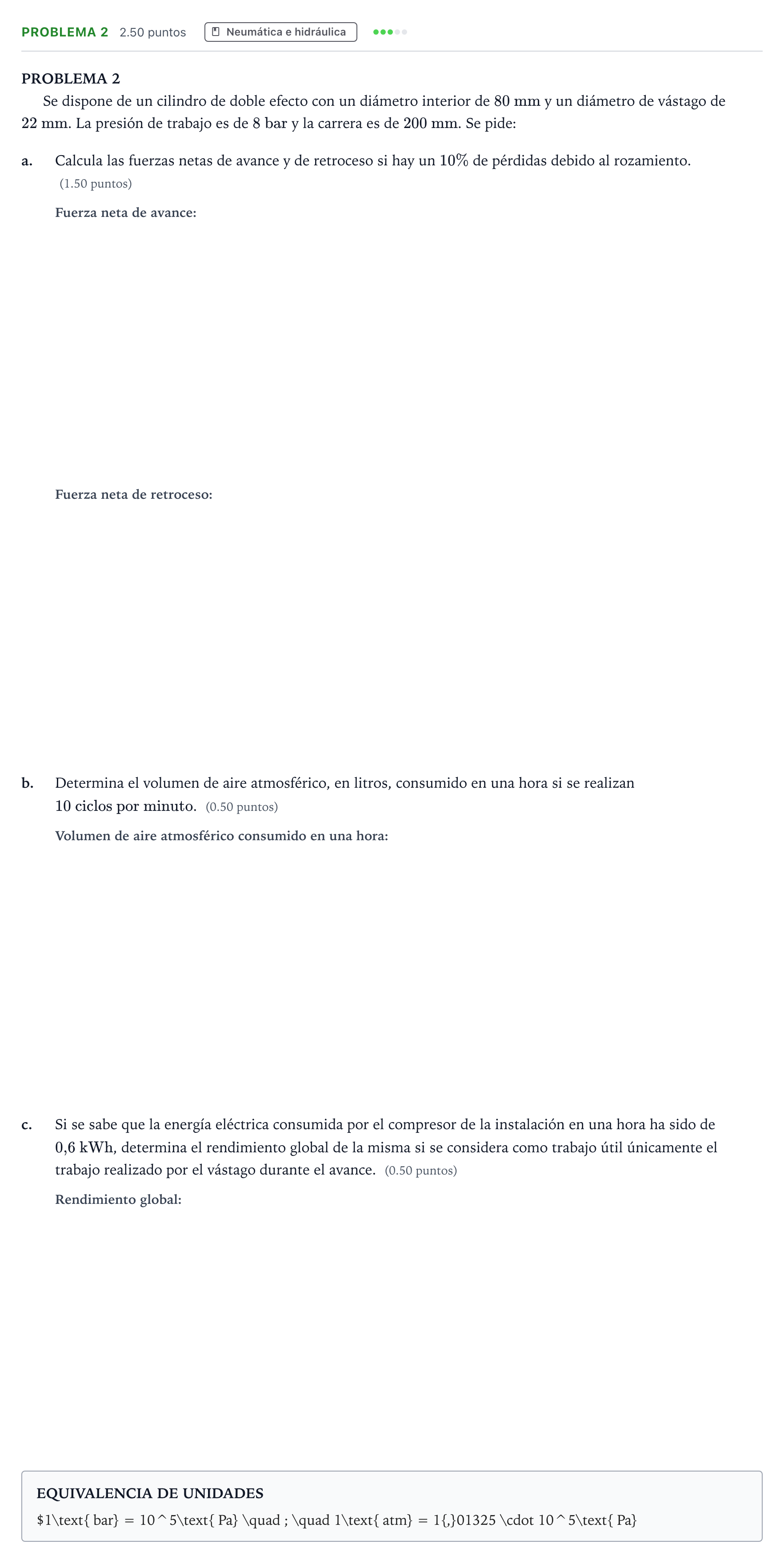

Problema 2 · Tecnología e Ingeniería II PAU Valencia Extraordinaria 2024

PROBLEMA 2

Se dispone de un cilindro de doble efecto con un diámetro interior de $80\text{ mm}$ y un diámetro de vástago de $22\text{ mm}$. La presión de trabajo es de $8\text{ bar}$ y la carrera es de $200\text{ mm}$. Se pide:

a.

Calcula las fuerzas netas de avance y de retroceso si hay un $10\%$ de pérdidas debido al rozamiento. (1.50 puntos)

b.

Determina el volumen de aire atmosférico, en litros, consumido en una hora si se realizan $10\text{ ciclos por minuto}$. (0.50 puntos)

c.

Si se sabe que la energía eléctrica consumida por el compresor de la instalación en una hora ha sido de $0{,}6\text{ kWh}$, determina el rendimiento global de la misma si se considera como trabajo útil únicamente el trabajo realizado por el vástago durante el avance. (0.50 puntos)

EQUIVALENCIA DE UNIDADES

$1\text{ bar} = 10^5\text{ Pa} \quad; \quad 1\text{ atm} = 1{,}01325 \cdot 10^5\text{ Pa}
