Pregunta B.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Ordinaria 2025

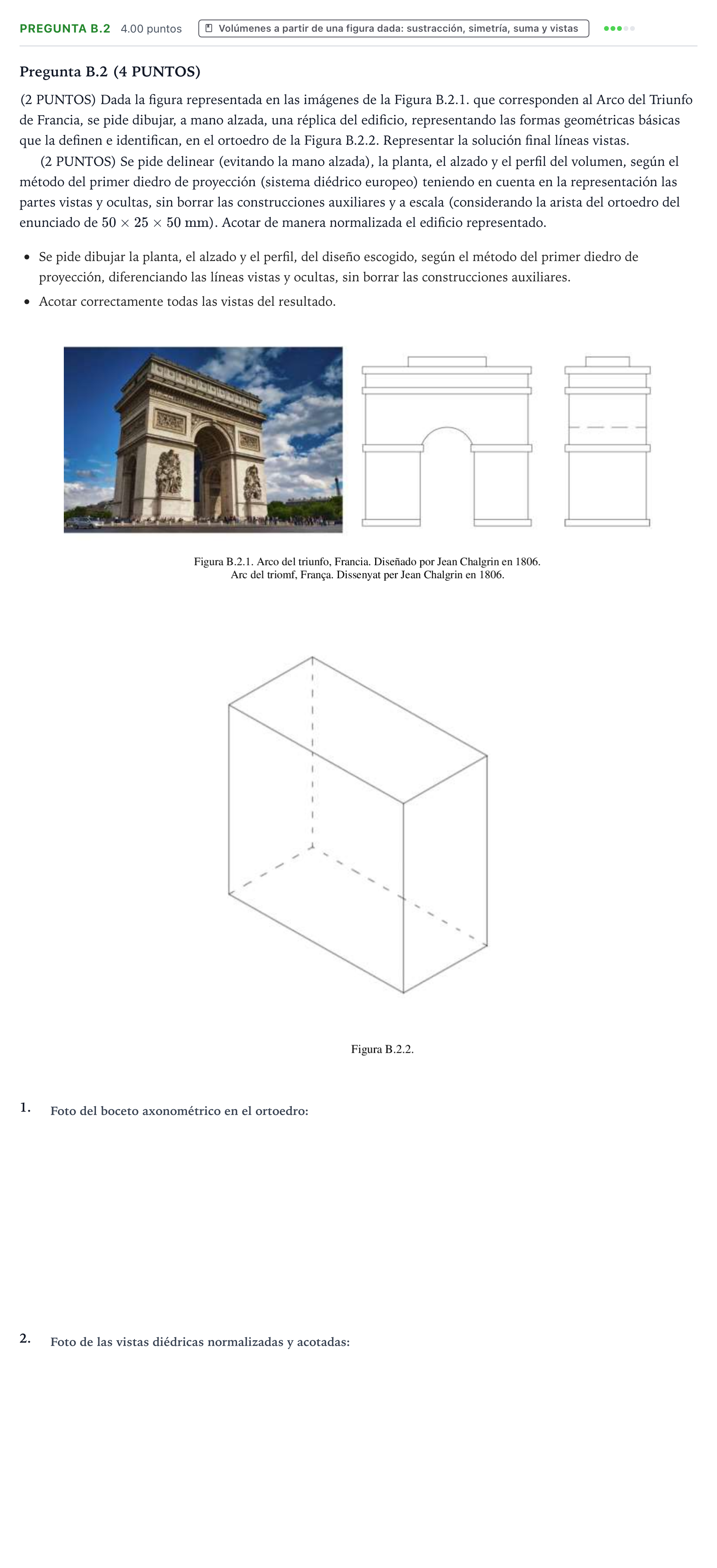

Pregunta B.2 (4 PUNTOS)

(2 PUNTOS) Dada la figura representada en las imágenes de la Figura B.2.1. que corresponden al Arco del Triunfo de Francia, se pide dibujar, a mano alzada, una réplica del edificio, representando las formas geométricas básicas que la definen e identifican, en el ortoedro de la Figura B.2.2. Representar la solución final líneas vistas.

(2 PUNTOS) Se pide delinear (evitando la mano alzada), la planta, el alzado y el perfil del volumen, según el método del primer diedro de proyección (sistema diédrico europeo) teniendo en cuenta en la representación las partes vistas y ocultas, sin borrar las construcciones auxiliares y a escala (considerando la arista del ortoedro del enunciado de $50 \times 25 \times 50\text{ mm}$). Acotar de manera normalizada el edificio representado.

Se pide dibujar la planta, el alzado y el perfil, del diseño escogido, según el método del primer diedro de proyección, diferenciando las líneas vistas y ocultas, sin borrar las construcciones auxiliares.

Acotar correctamente todas las vistas del resultado.

1.

2.
