Pregunta B.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Extraordinaria 2026
Tema: Volúmenes a partir de una figura dada: sustracción, simetría, suma y vistas · Del examen Extraordinaria (2026)

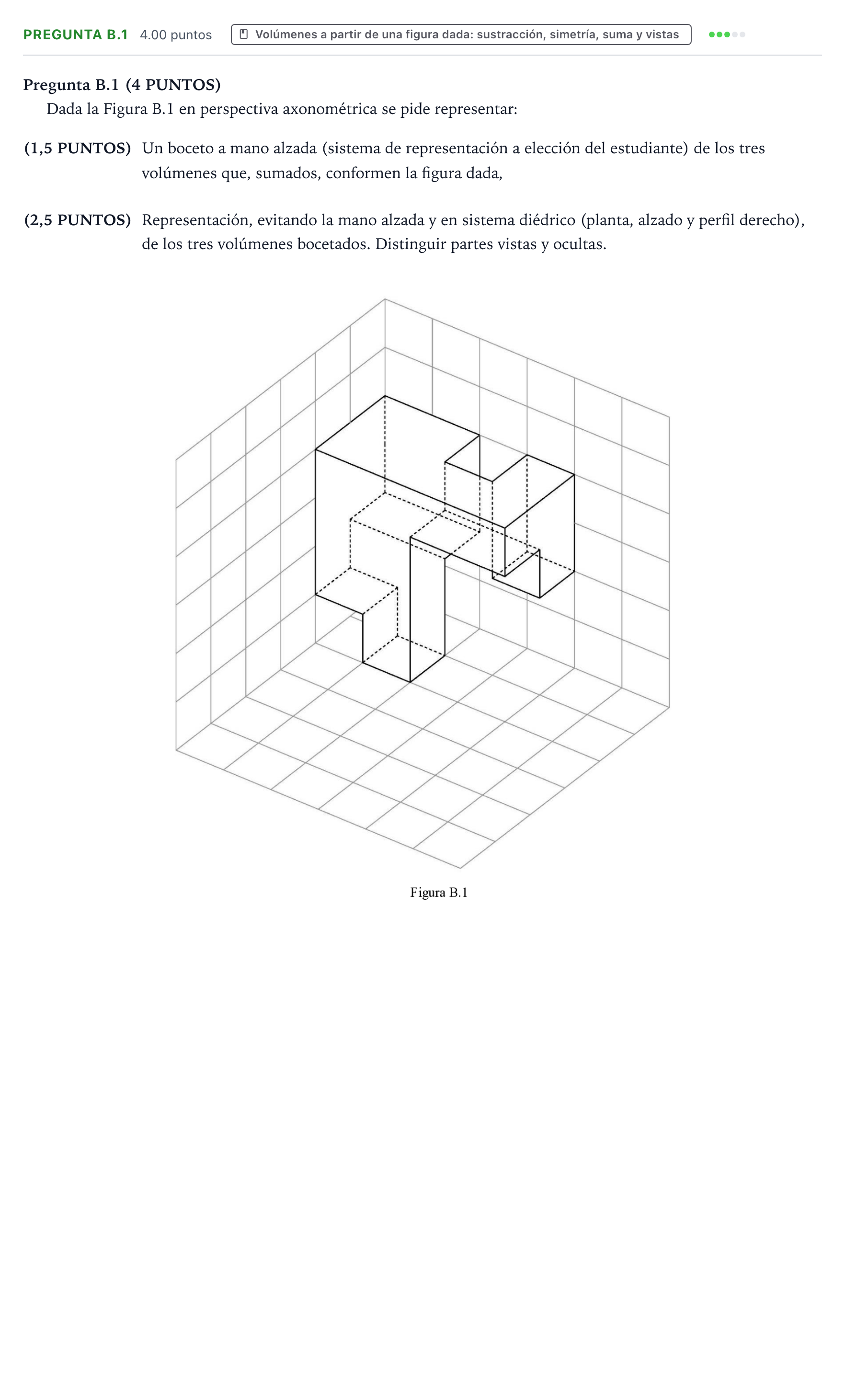

Enunciado
Pregunta B.1 (4 PUNTOS)
Dada la Figura B.1 en perspectiva axonométrica se pide representar:
(1,5 PUNTOS)
Un boceto a mano alzada (sistema de representación a elección del estudiante) de los tres volúmenes que, sumados, conformen la figura dada,
(2,5 PUNTOS)
Representación, evitando la mano alzada y en sistema diédrico (planta, alzado y perfil derecho), de los tres volúmenes bocetados. Distinguir partes vistas y ocultas.
Solución
Según los criterios oficiales de corrección
Representar un boceto a mano alzada de los tres volúmenes que, sumados, conformen la figura dada, y su representación en sistema diédrico (planta, alzado y perfil derecho), distinguiendo partes vistas y ocultas.
Solución: (1,5 puntos) Boceto: los tres volúmenes en que se descompone la figura, dibujados por separado a mano alzada en el sistema elegido. - Volumen 1: 0,5 puntos. - Volumen 2: 0,5 puntos. - Volumen 3: 0,5 puntos. (2,5 puntos) Diédrico: - Planta: 0,5 puntos. - Alzado: 0,5 puntos. - Perfil: 0,5 puntos. - Líneas ocultas: 0,5 puntos. - Claridad, orden y limpieza: 0,5 puntos.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
