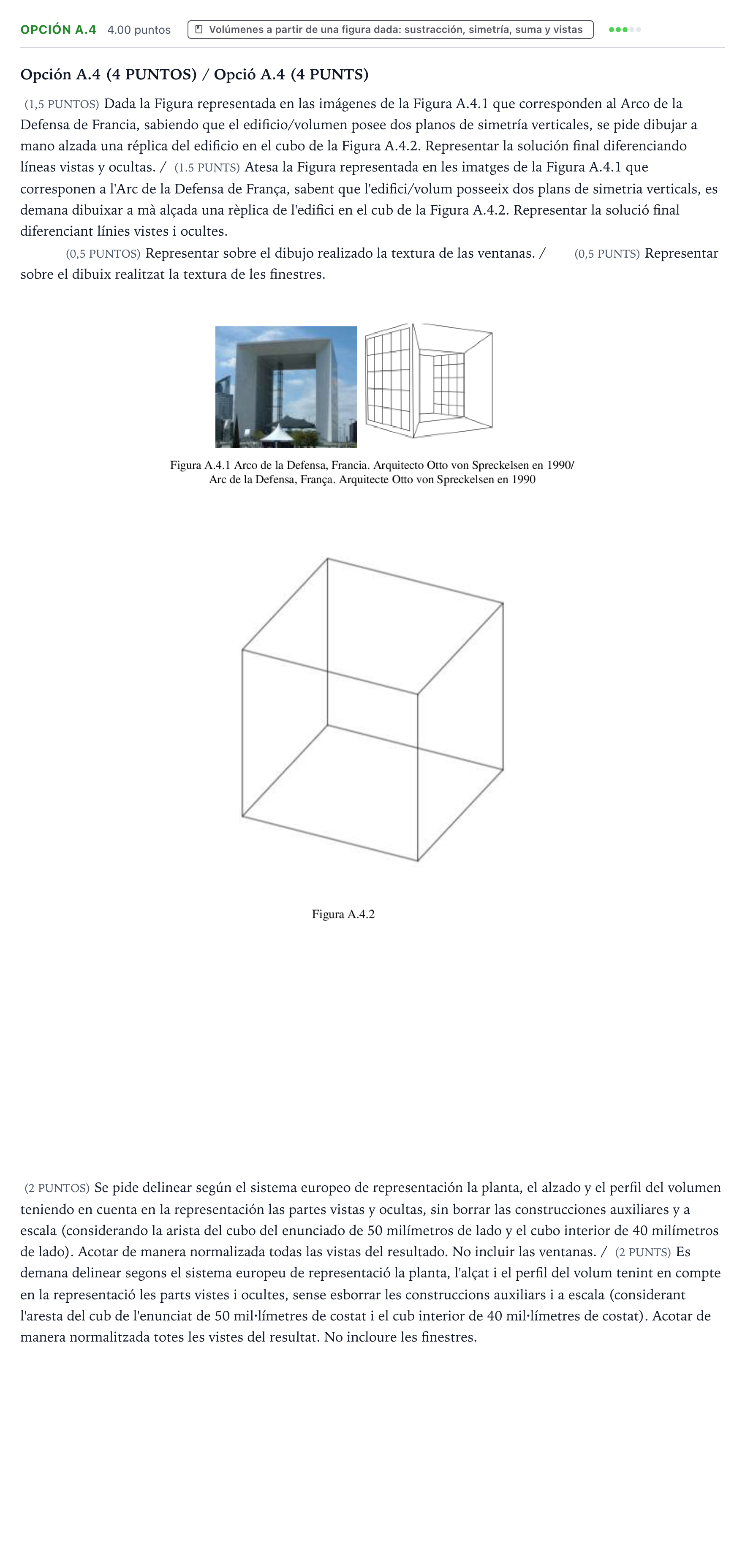

Opción A.4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Ordinaria 2024

Opción A.4 (4 PUNTOS) / Opció A.4 (4 PUNTS)

(1,5 PUNTOS) Dada la Figura representada en las imágenes de la Figura A.4.1 que corresponden al Arco de la Defensa de Francia, sabiendo que el edificio/volumen posee dos planos de simetría verticales, se pide dibujar a mano alzada una réplica del edificio en el cubo de la Figura A.4.2. Representar la solución final diferenciando líneas vistas y ocultas. / (1.5 PUNTS) Atesa la Figura representada en les imatges de la Figura A.4.1 que corresponen a l'Arc de la Defensa de França, sabent que l'edifici/volum posseeix dos plans de simetria verticals, es demana dibuixar a mà alçada una rèplica de l'edifici en el cub de la Figura A.4.2. Representar la solució final diferenciant línies vistes i ocultes.

(0,5 PUNTOS) Representar sobre el dibujo realizado la textura de las ventanas. / (0,5 PUNTS) Representar sobre el dibuix realitzat la textura de les finestres.

(2 PUNTOS) Se pide delinear según el sistema europeo de representación la planta, el alzado y el perfil del volumen teniendo en cuenta en la representación las partes vistas y ocultas, sin borrar las construcciones auxiliares y a escala (considerando la arista del cubo del enunciado de 50 milímetros de lado y el cubo interior de 40 milímetros de lado). Acotar de manera normalizada todas las vistas del resultado. No incluir las ventanas. / (2 PUNTS) Es demana delinear segons el sistema europeu de representació la planta, l'alçat i el perfil del volum tenint en compte en la representació les parts vistes i ocultes, sense esborrar les construccions auxiliars i a escala (considerant l'aresta del cub de l'enunciat de 50 mil·límetres de costat i el cub interior de 40 mil·límetres de costat). Acotar de manera normalitzada totes les vistes del resultat. No incloure les finestres.
