Pregunta B.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Extraordinaria 2025
Tema: Volúmenes a partir de una figura dada: sustracción, simetría, suma y vistas · Del examen Extraordinaria (2025)
Enunciado
Pregunta B.2 (4 PUNTOS) / (4 PUNTS)

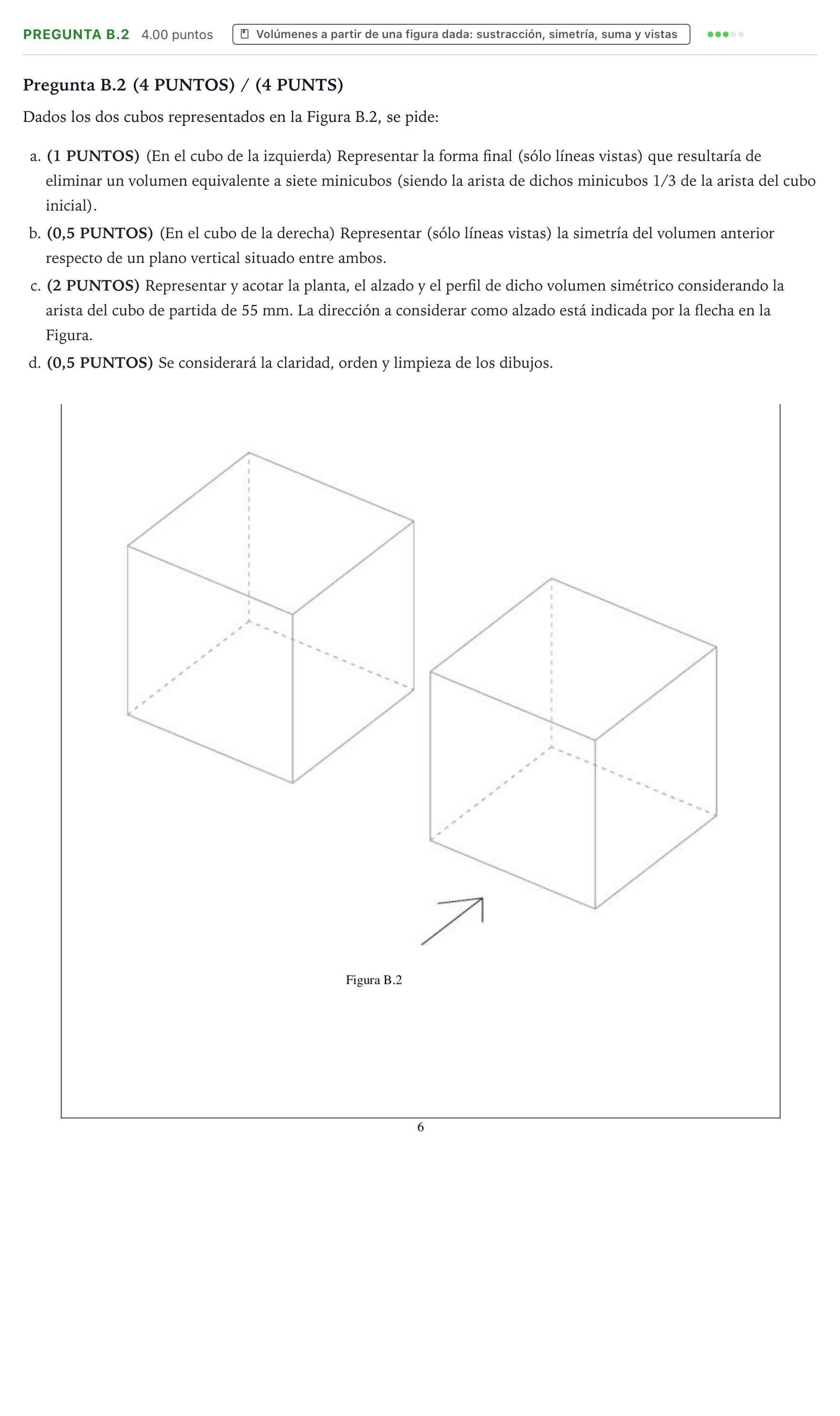

Dados los dos cubos representados en la Figura B.2, se pide:
(1 PUNTOS) (En el cubo de la izquierda) Representar la forma final (sólo líneas vistas) que resultaría de eliminar un volumen equivalente a siete minicubos (siendo la arista de dichos minicubos 1/3 de la arista del cubo inicial).
(0,5 PUNTOS) (En el cubo de la derecha) Representar (sólo líneas vistas) la simetría del volumen anterior respecto de un plano vertical situado entre ambos.
(2 PUNTOS) Representar y acotar la planta, el alzado y el perfil de dicho volumen simétrico considerando la arista del cubo de partida de 55 mm. La dirección a considerar como alzado está indicada por la flecha en la Figura.
(0,5 PUNTOS) Se considerará la claridad, orden y limpieza de los dibujos.
Solución
Según los criterios oficiales de corrección
Pregunta B.2: Sustracción de 7 minicubos, volumen simétrico y vistas diédricas acotadas
Solución: 1. Volumen inicial (cubo izquierdo): Sustracción de un volumen equivalente a 7 minicubos de arista del cubo principal de arista , delimitando únicamente las líneas vistas resultantes. 2. Volumen simétrico (cubo derecho): Representación de la figura simétrica especular respecto al plano vertical intermedio (las partes izquierdas y derechas se invierten respecto a dicho plano). 3. Vistas diédricas normalizadas (sistema europeo): - Alzado: según la dirección de la flecha. - Planta: proyección horizontal situada debajo del alzado. - Perfil izquierdo: proyectado y situado a la derecha del alzado. 4. Acotación: Cotas funcionales y de conjunto necesarias indicando la dimensión real de partida () o sus subdivisiones según la norma UNE.
