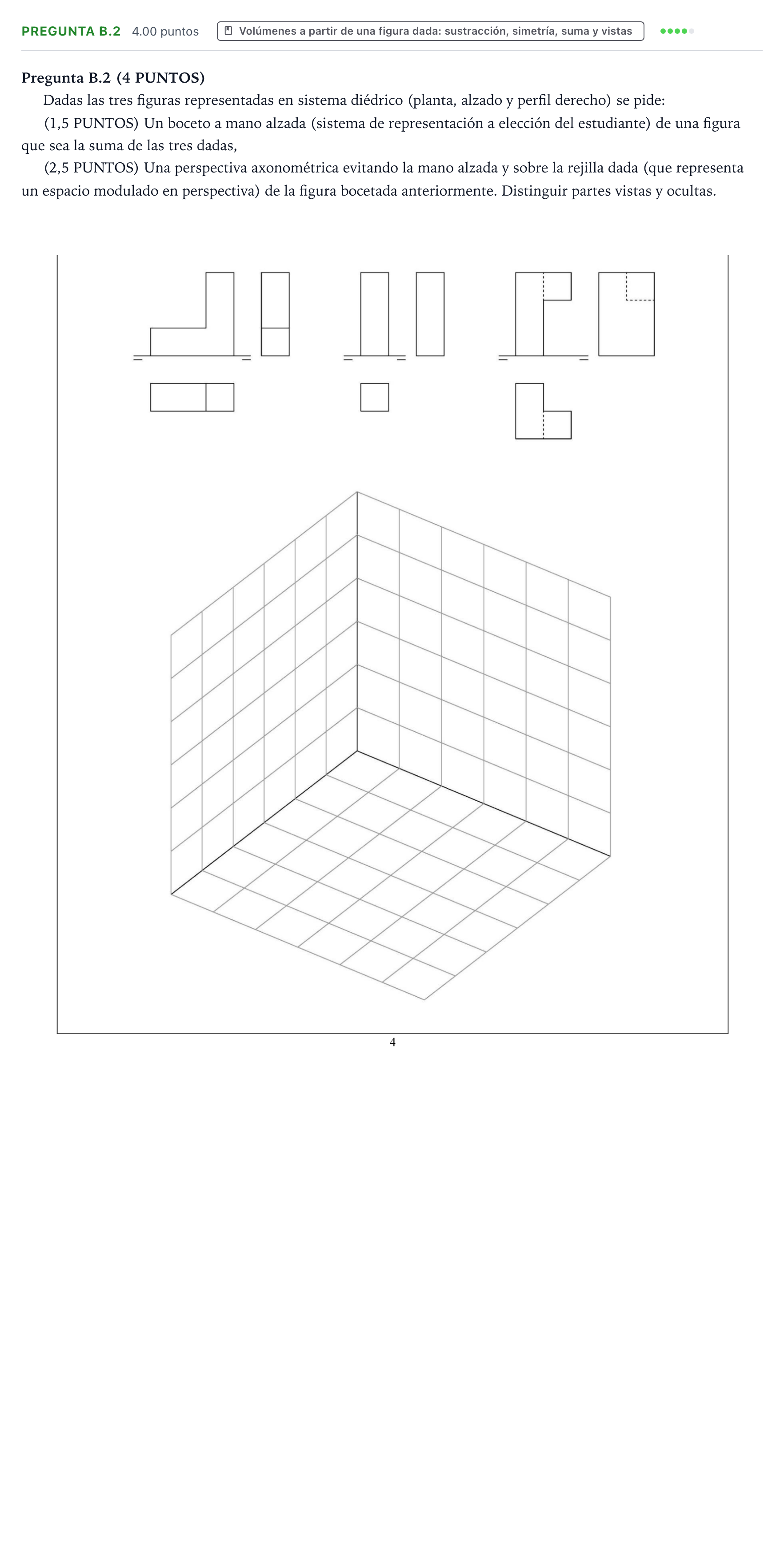

Pregunta B.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Extraordinaria 2026

(1,5 PUNTOS) Un boceto a mano alzada de una figura que sea la suma de las tres dadas; (2,5 PUNTOS) una perspectiva axonométrica sobre la rejilla dada de la figura bocetada anteriormente. Distinguir partes vistas y ocultas.

Solución: Las vistas se leen tomando como módulo el cubo de la rejilla (el ancho de la columna de la figura central): - Figura 1: prisma en L de 3 módulos de largo, 1 de fondo: una base de 1 módulo de altura en los dos módulos de la izquierda y una columna de 3 módulos de altura en el extremo derecho (5 módulos). - Figura 2: columna de 1 × 1 módulos de base y 3 de altura (3 módulos). - Figura 3: columna de 1 módulo de ancho, 2 de fondo y 3 de altura, con un cubo en voladizo adosado a su cara derecha, en la fila delantera y a la altura del tercer módulo (debajo del voladizo no hay nada). Las líneas discontinuas del alzado, de la planta y del perfil son las aristas que quedan ocultas por ese cubo (7 módulos). B.2.1. Boceto (1,5 puntos): una sola figura formada por la unión de los tres volúmenes (15 módulos en total), en el sistema que elija el estudiante, con cada volumen completo y reconocible, sin solaparse, y con la forma de la figura final completamente definida. Criterio: volumen final 0,9; completa definición 0,4; claridad, orden y limpieza 0,2. B.2.2. Axonometría (2,5 puntos): la misma figura del boceto dibujada con instrumentos sobre la rejilla dada, haciendo coincidir cada módulo con un cubo de la rejilla, con las aristas vistas en trazo continuo y las ocultas en trazo discontinuo (en especial las que quedan bajo el cubo en voladizo de la figura 3 y detrás de las columnas). Criterio: líneas vistas 1,3; líneas ocultas 1; claridad, orden y limpieza 0,2.
