Pregunta B.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Ordinaria 2025
Tema: Diseño de un objeto: boceto axonométrico y vistas diédricas acotadas · Del examen Ordinaria (2025)

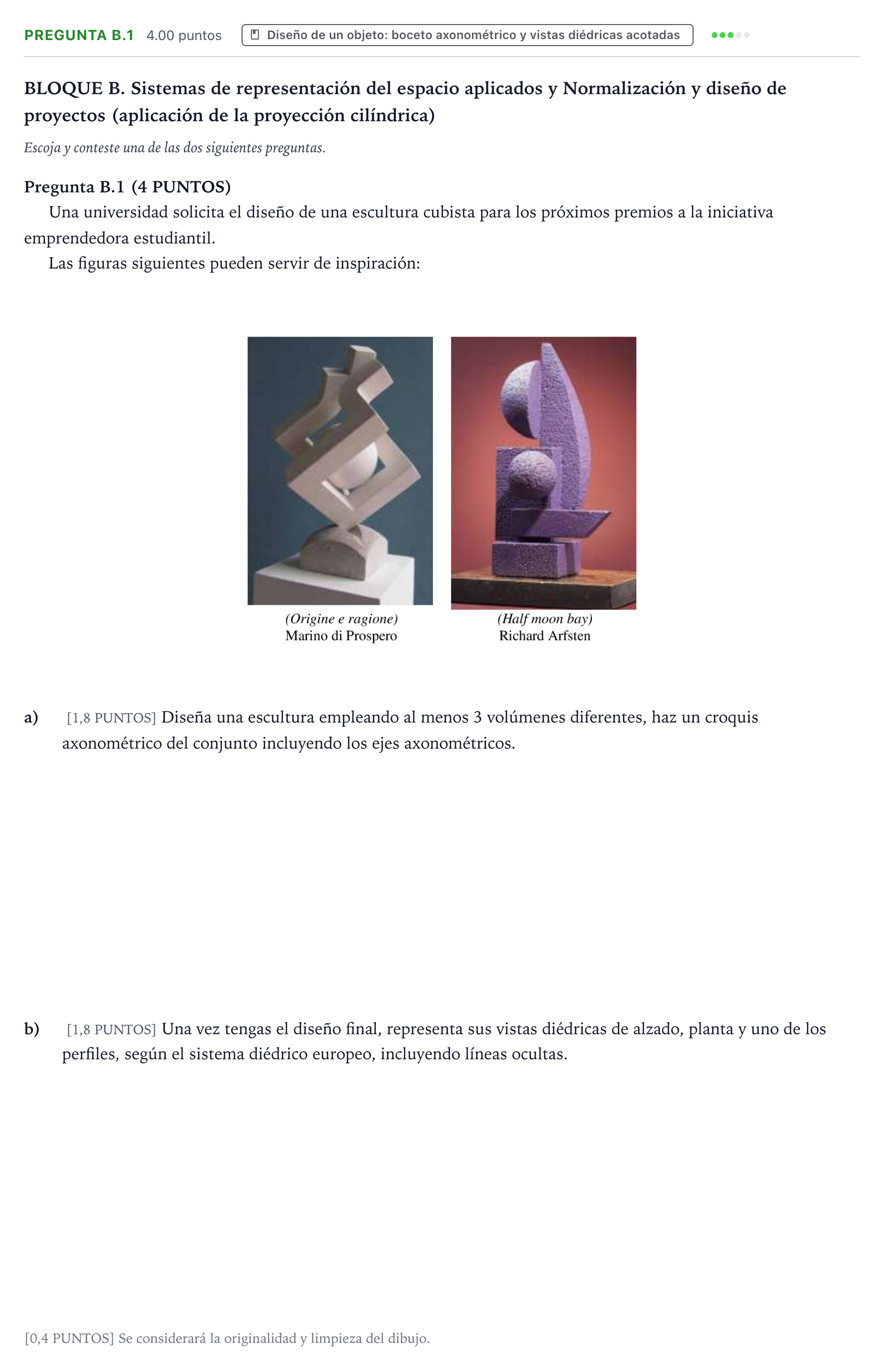

Enunciado
BLOQUE B. Sistemas de representación del espacio aplicados y Normalización y diseño de proyectos (aplicación de la proyección cilíndrica)
Escoja y conteste una de las dos siguientes preguntas.
Pregunta B.1 (4 PUNTOS)
Una universidad solicita el diseño de una escultura cubista para los próximos premios a la iniciativa emprendedora estudiantil.
Las figuras siguientes pueden servir de inspiración:
a)
[1,8 PUNTOS] Diseña una escultura empleando al menos 3 volúmenes diferentes, haz un croquis axonométrico del conjunto incluyendo los ejes axonométricos.
b)
[1,8 PUNTOS] Una vez tengas el diseño final, representa sus vistas diédricas de alzado, planta y uno de los perfiles, según el sistema diédrico europeo, incluyendo líneas ocultas.
[0,4 PUNTOS] Se considerará la originalidad y limpieza del dibujo.
Solución
Según los criterios oficiales de corrección
Diseña una escultura cubista empleando al menos 3 volúmenes diferentes, haz un croquis axonométrico del conjunto incluyendo los ejes axonométricos y representa sus vistas diédricas de alzado, planta y uno de los perfiles según el sistema europeo.
Solución: Croquis axonométrico: - Inclusión clara de los 3 ejes axonométricos. - Composición escultórica libre con un mínimo de 3 volúmenes geométricos distintos bien definidos, con aristas y generatrices paralelas a los ejes axonométricos principales correspondientes. Vistas diédricas (sistema europeo): - Alzado, planta y un perfil (izquierdo o derecho) debidamente alineados y correspondidos espacialmente. - Representación de todas las aristas vistas con línea continua y las aristas no visibles con línea de trazos (líneas ocultas). Creatividad y limpieza: - Propuesta volumétrica original y bien presentada.
