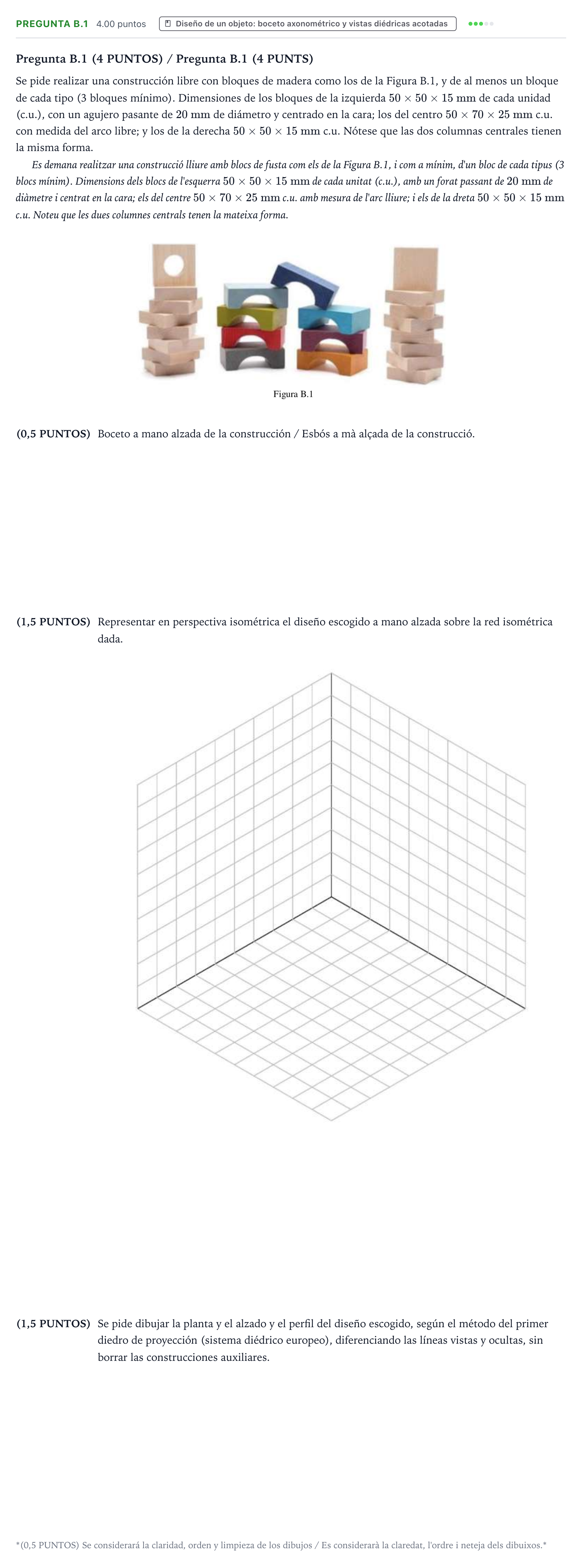

Pregunta B.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Extraordinaria 2025

Pregunta B.1 (4 PUNTOS) / Pregunta B.1 (4 PUNTS)

Se pide realizar una construcción libre con bloques de madera como los de la Figura B.1, y de al menos un bloque de cada tipo (3 bloques mínimo). Dimensiones de los bloques de la izquierda $50 \times 50 \times 15\text{ mm}$ de cada unidad (c.u.), con un agujero pasante de $20\text{ mm}$ de diámetro y centrado en la cara; los del centro $50 \times 70 \times 25\text{ mm}$ c.u. con medida del arco libre; y los de la derecha $50 \times 50 \times 15\text{ mm}$ c.u. Nótese que las dos columnas centrales tienen la misma forma.

Es demana realitzar una construcció lliure amb blocs de fusta com els de la Figura B.1, i com a mínim, d'un bloc de cada tipus (3 blocs mínim). Dimensions dels blocs de l'esquerra $50 \times 50 \times 15\text{ mm}$ de cada unitat (c.u.), amb un forat passant de $20\text{ mm}$ de diàmetre i centrat en la cara; els del centre $50 \times 70 \times 25\text{ mm}$ c.u. amb mesura de l'arc lliure; i els de la dreta $50 \times 50 \times 15\text{ mm}$ c.u. Noteu que les dues columnes centrals tenen la mateixa forma.

(0,5 PUNTOS)

Boceto a mano alzada de la construcción / Esbós a mà alçada de la construcció.

(1,5 PUNTOS)

Representar en perspectiva isométrica el diseño escogido a mano alzada sobre la red isométrica dada.

(1,5 PUNTOS)

Se pide dibujar la planta y el alzado y el perfil del diseño escogido, según el método del primer diedro de proyección (sistema diédrico europeo), diferenciando las líneas vistas y ocultas, sin borrar las construcciones auxiliares.

*(0,5 PUNTOS) Se considerará la claridad, orden y limpieza de los dibujos / Es considerarà la claredat, l'ordre i neteja dels dibuixos.*
