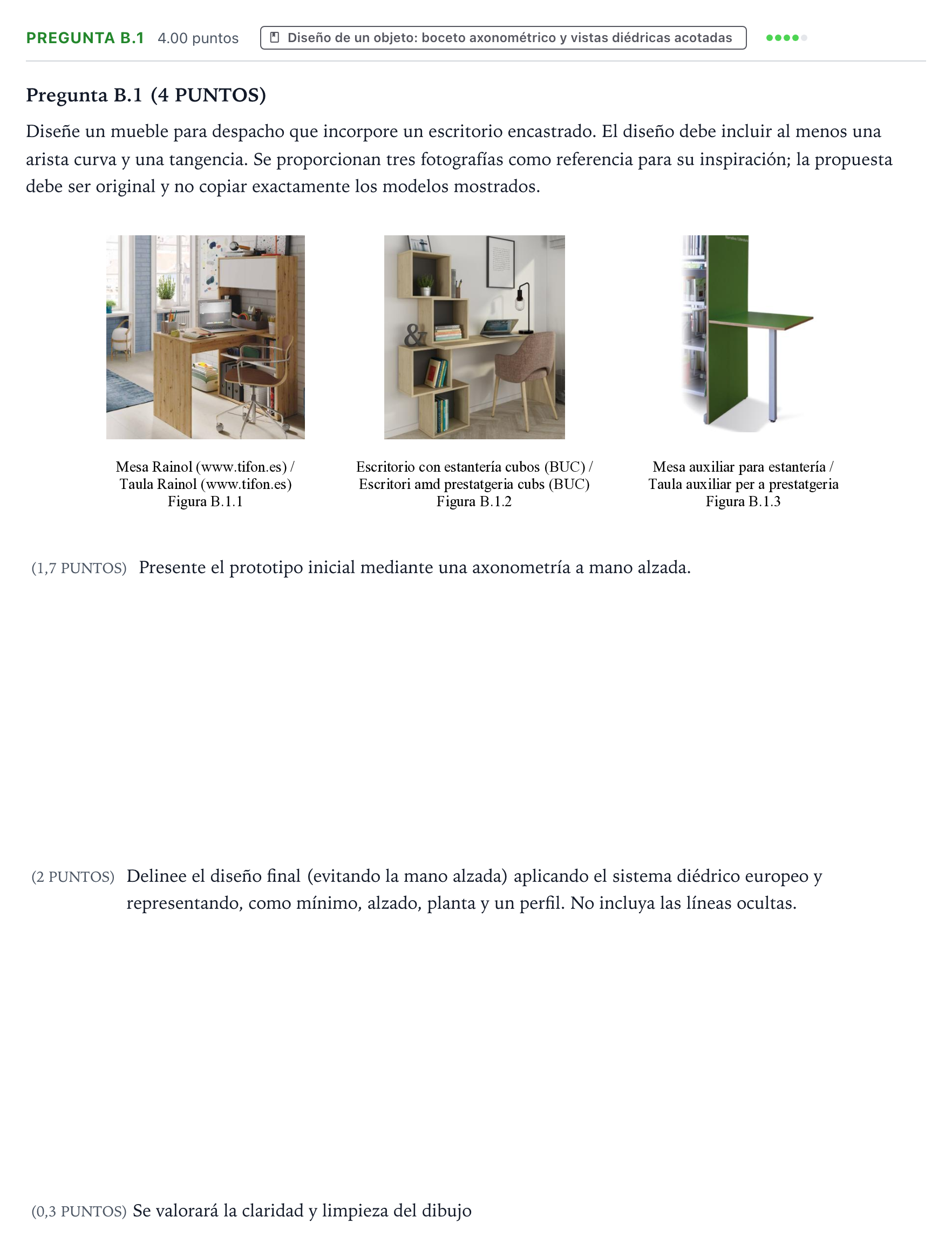

Pregunta B.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Ordinaria 2026

Presente el prototipo inicial mediante una axonometría a mano alzada. Delinee el diseño final aplicando el sistema diédrico europeo (alzado, planta y un perfil).

Solución: Diseño libre y original. Lo que debe cumplir el dibujo: Axonometría a mano alzada (1,7 puntos): - Se dibuja la referencia axonométrica (los tres ejes, por ejemplo isométricos a 120°). - El mueble (estructura o estantería con el escritorio encastrado en ella) se encaja con líneas paralelas a los ejes principales y cada elemento (tablero, laterales, estantes, patas o apoyos) queda bien definido. - Se diferencian los grosores de línea: contornos y aristas vistas más gruesas que las líneas auxiliares. - Aparece al menos una arista curva (una esquina redondeada del tablero, un lateral curvo, un estante en arco). Sistema diédrico europeo delineado (2 puntos): - Alzado, planta y un perfil trazados con instrumentos, con la disposición del sistema europeo: la planta debajo del alzado y el perfil izquierdo a la derecha del alzado, alineados entre sí. - Cada vista con sus aristas vistas correctas y sin líneas ocultas. - Una tangencia bien construida (normalmente en la planta): el arco de la esquina curva enlazado con las dos rectas del tablero, con el centro a la distancia del radio de ambas rectas y los puntos de tangencia en las perpendiculares desde el centro. Claridad y limpieza (0,3 puntos): diseño creativo y original, que no copie los modelos, y dibujo limpio.
