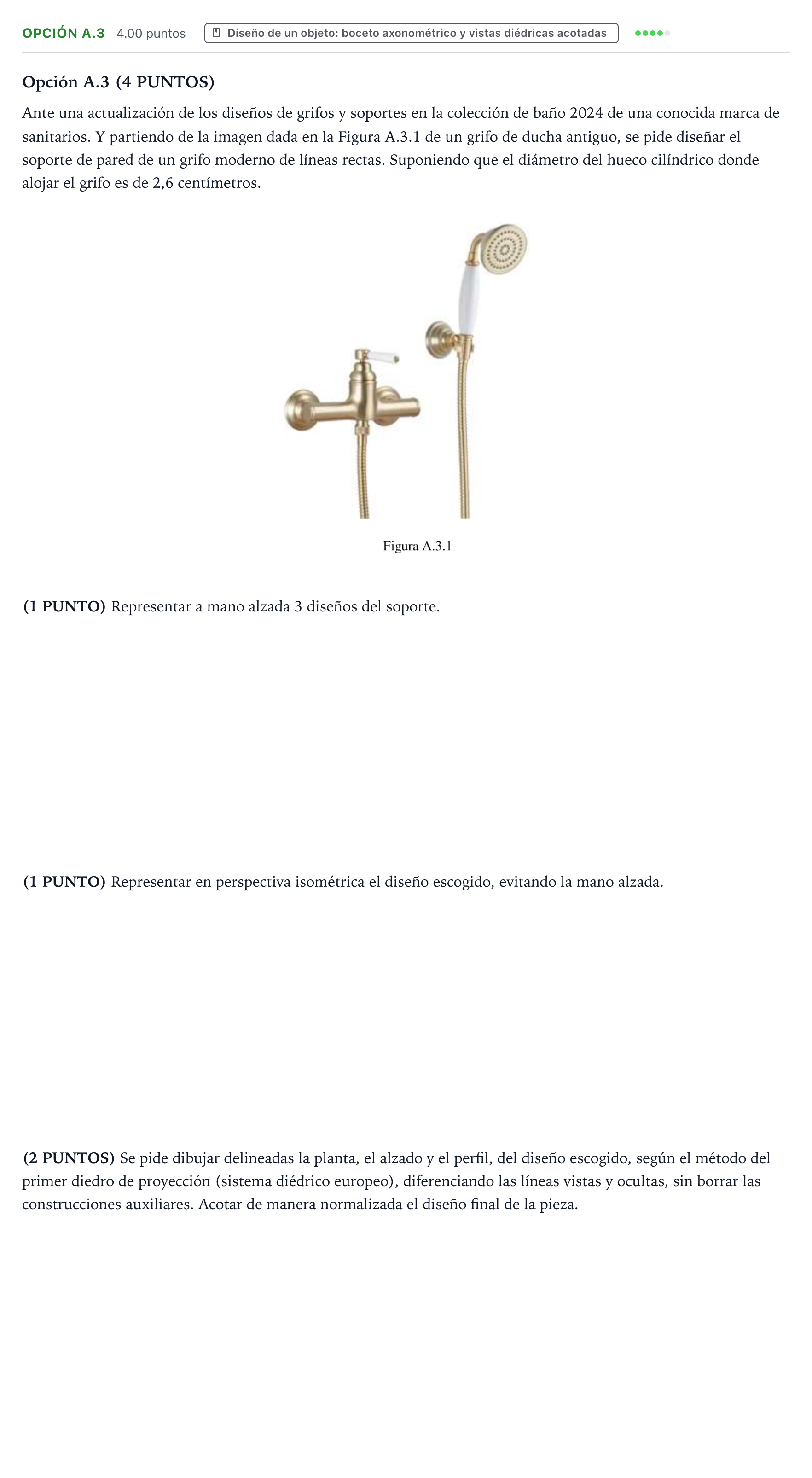

Opción A.3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Ordinaria 2024

Opción A.3: Diseño de un soporte de pared para grifo moderno de líneas rectas

Solución: 1. Bocetos a mano alzada (1 punto): Tres propuestas de diseño alternativas que cumplan la función de soporte mural de ducha, compuestas mediante volúmenes de aristas vivas y planos rectos, previendo un hueco cilíndrico de $2{,}6\text{ cm}$ ($\\varnothing 26\text{ mm}$) para alojar la alcachofa o mango del grifo. 2. Perspectiva isométrica delineada (1 punto): Representación con instrumental de dibujo técnico del modelo seleccionado sobre los ejes isométricos a $120^\circ$, con trazado limpio, aristas vistas y coherencia dimensional formal. 3. Vistas diédricas normalizadas y acotación (2 puntos): - Construcción y correspondencia de vistas (1 punto): Alzado, planta y perfil en disposición de sistema diédrico europeo (primer diedro), respetando alineación de proyecciones, con diferenciación clara de líneas continuas (aristas vistas) y de trazos (aristas ocultas), manteniendo el trazado auxiliar. - Acotación normalizada (0,5 puntos): Inclusión de líneas de cota, líneas auxiliares de cota, flechas normalizadas y cifras de cota (en milímetros) de las dimensiones generales y funcionales, indicando el diámetro $\\varnothing 26$ del alojamiento cilíndrico. - Claridad, orden y limpieza (0,5 puntos).
