Opción A.4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Extraordinaria 2024
Tema: Diseño de un objeto: boceto axonométrico y vistas diédricas acotadas · Del examen Extraordinaria (2024)
Enunciado
Opción A.4 / Opció A.4 [4 PUNTOS / 4 PUNTS]

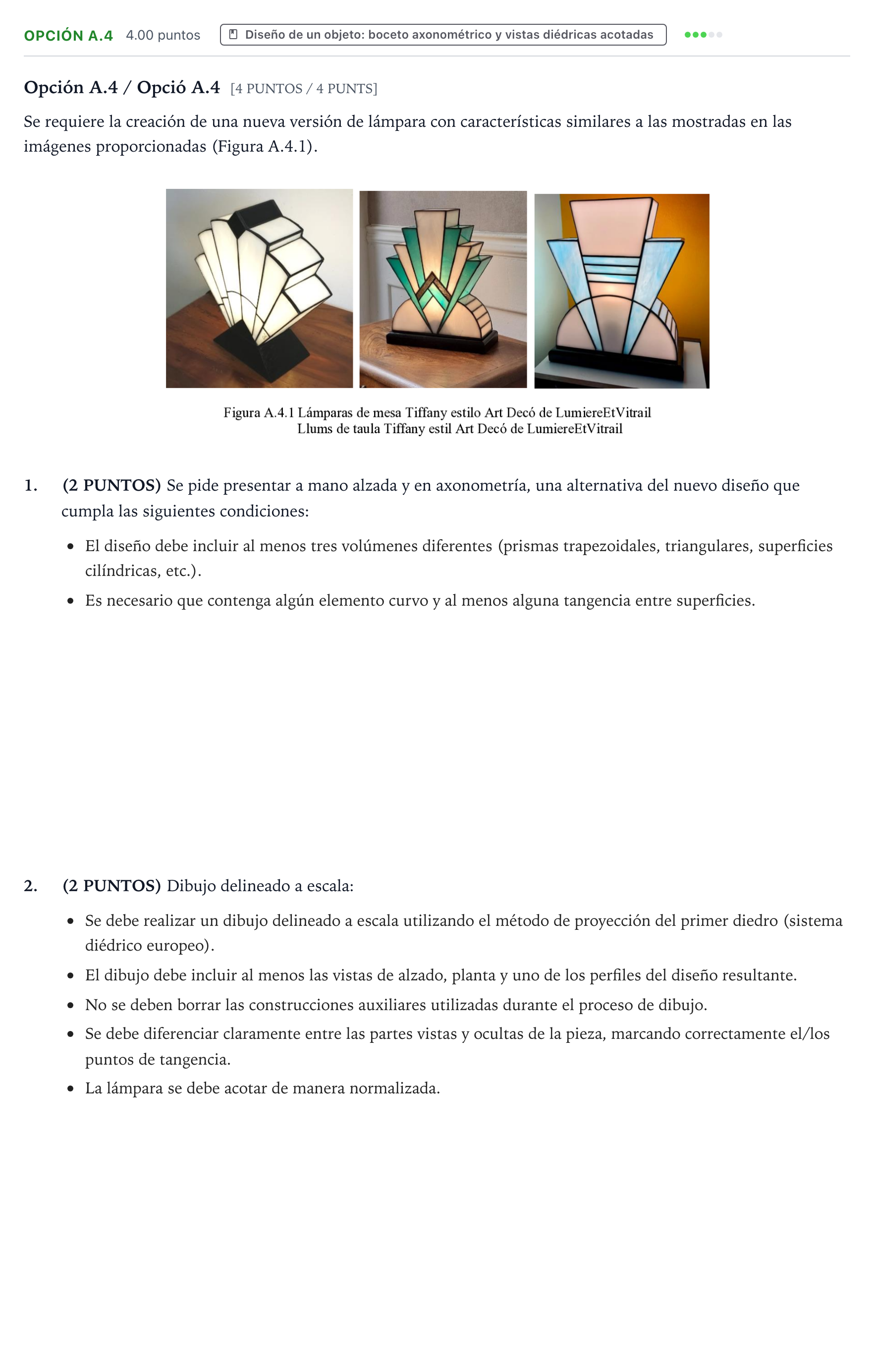

Se requiere la creación de una nueva versión de lámpara con características similares a las mostradas en las imágenes proporcionadas (Figura A.4.1).
1.
(2 PUNTOS) Se pide presentar a mano alzada y en axonometría, una alternativa del nuevo diseño que cumpla las siguientes condiciones:
El diseño debe incluir al menos tres volúmenes diferentes (prismas trapezoidales, triangulares, superficies cilíndricas, etc.).
Es necesario que contenga algún elemento curvo y al menos alguna tangencia entre superficies.
2.
(2 PUNTOS) Dibujo delineado a escala:
Se debe realizar un dibujo delineado a escala utilizando el método de proyección del primer diedro (sistema diédrico europeo).
El dibujo debe incluir al menos las vistas de alzado, planta y uno de los perfiles del diseño resultante.
No se deben borrar las construcciones auxiliares utilizadas durante el proceso de dibujo.
Se debe diferenciar claramente entre las partes vistas y ocultas de la pieza, marcando correctamente el/los puntos de tangencia.
La lámpara se debe acotar de manera normalizada.
Solución
Según los criterios oficiales de corrección
Opción A.4: Boceto axonométrico a mano alzada y vistas diédricas normalizadas de la nueva lámpara de estilo Art Decó
Solución: Construcción del boceto axonométrico (2 puntos): Boceto libre en perspectiva axonométrica (isométrica, caballera o militar) que integre armoniosamente tres o más primitivas volumétricas distintas (prismas trapezoidales, piramidales, bloques rectangulares o sectores cilíndricos). Debe apreciarse con claridad al menos una superficie curva enlazada mediante tangencia con otra superficie adyacente, manteniendo la estética geométrica y escalonada de las luminarias Tiffany de referencia. Construcción de las vistas diédricas delineadas (2 puntos): Representación normalizada en sistema europeo (primer diedro) con alzado, planta y al menos un perfil correctamente dispuestos y alineados entre sí mediante líneas de correspondencia diédrica. Se incluyen las aristas ocultas en línea de trazos, se determinan con precisión geométrica los puntos de tangencia y sus centros de curvatura, y se completa una acotación funcional conforme a norma (cotas de posición, dimensión y totales sin duplicidades ni omisiones).
