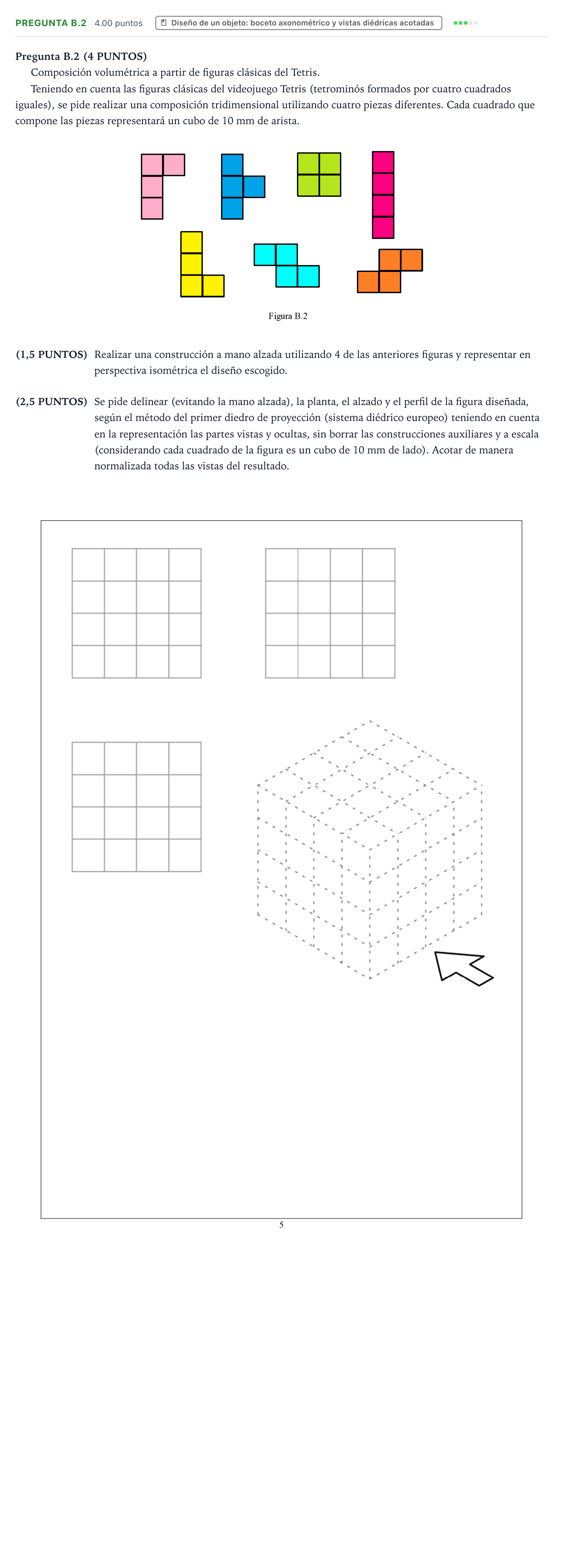

Pregunta B.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Ordinaria 2026

Pregunta B.2 (4 PUNTOS)

Composición volumétrica a partir de figuras clásicas del Tetris.

Teniendo en cuenta las figuras clásicas del videojuego Tetris (tetrominós formados por cuatro cuadrados iguales), se pide realizar una composición tridimensional utilizando cuatro piezas diferentes. Cada cuadrado que compone las piezas representará un cubo de 10 mm de arista.

(1,5 PUNTOS)

Realizar una construcción a mano alzada utilizando 4 de las anteriores figuras y representar en perspectiva isométrica el diseño escogido.

(2,5 PUNTOS)

Se pide delinear (evitando la mano alzada), la planta, el alzado y el perfil de la figura diseñada, según el método del primer diedro de proyección (sistema diédrico europeo) teniendo en cuenta en la representación las partes vistas y ocultas, sin borrar las construcciones auxiliares y a escala (considerando cada cuadrado de la figura es un cubo de 10 mm de lado). Acotar de manera normalizada todas las vistas del resultado.
