Bloque 4 - Ejercicio 1 · Tecnología e Ingeniería II PAU País Vasco Ordinaria 2026
Tema: Electrónica digital combinacional · Del examen Ordinaria (2026)
Enunciado
BLOQUE 4

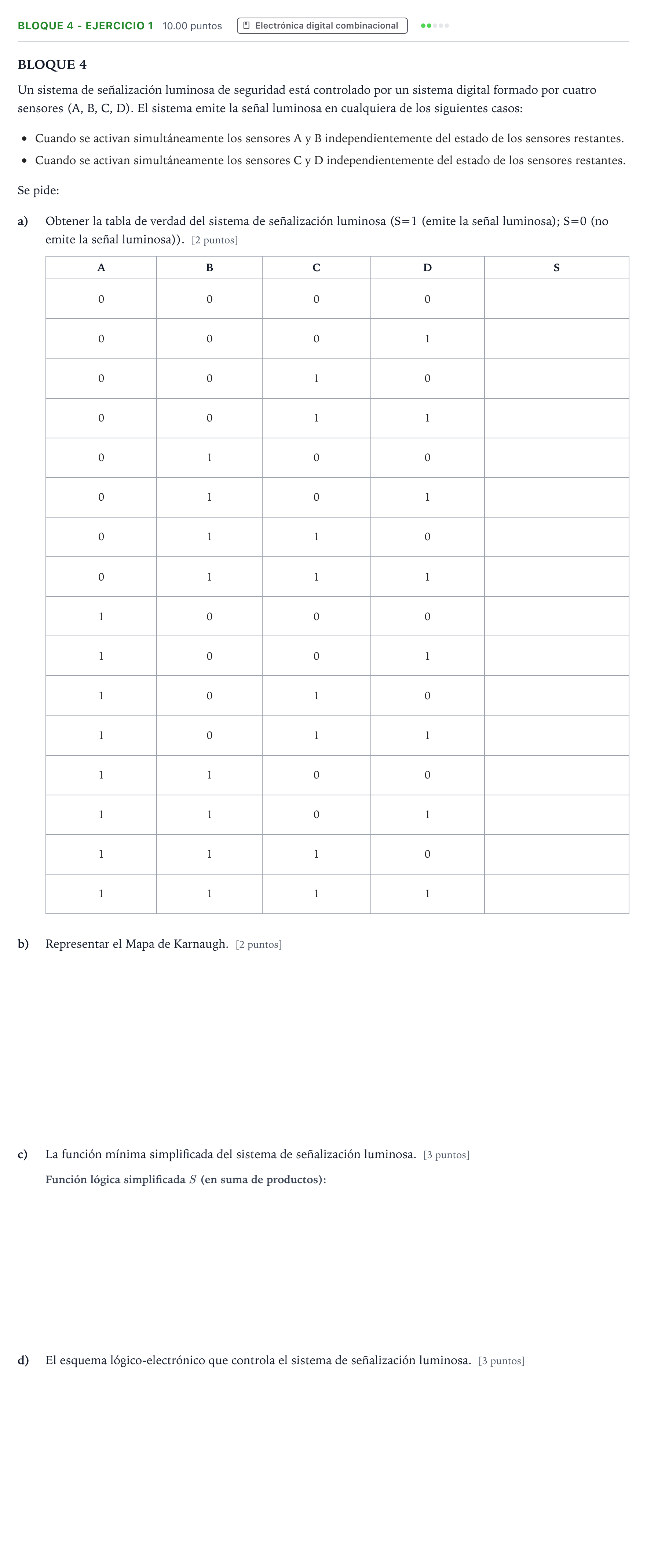

Un sistema de señalización luminosa de seguridad está controlado por un sistema digital formado por cuatro sensores (A, B, C, D). El sistema emite la señal luminosa en cualquiera de los siguientes casos:
Cuando se activan simultáneamente los sensores A y B independientemente del estado de los sensores restantes.
Cuando se activan simultáneamente los sensores C y D independientemente del estado de los sensores restantes.
Se pide:
a)
Obtener la tabla de verdad del sistema de señalización luminosa (S=1 (emite la señal luminosa); S=0 (no emite la señal luminosa)). [2 puntos]
A · B · C · D · S
b)
Representar el Mapa de Karnaugh. [2 puntos]
c)
La función mínima simplificada del sistema de señalización luminosa. [3 puntos]
d)
El esquema lógico-electrónico que controla el sistema de señalización luminosa. [3 puntos]
Solución
Según los criterios oficiales de corrección
a) Tabla de verdad (fila 0000: S)
Solución: 0
a) Tabla de verdad (fila 0001: S)
Solución: 0
a) Tabla de verdad (fila 0010: S)
Solución: 0
a) Tabla de verdad (fila 0011: S)
Solución: 1
a) Tabla de verdad (fila 0100: S)
Solución: 0
a) Tabla de verdad (fila 0101: S)
Solución: 0
a) Tabla de verdad (fila 0110: S)
Solución: 0
a) Tabla de verdad (fila 0111: S)
Solución: 1
a) Tabla de verdad (fila 1000: S)
Solución: 0
a) Tabla de verdad (fila 1001: S)
Solución: 0
a) Tabla de verdad (fila 1010: S)
Solución: 0
a) Tabla de verdad (fila 1011: S)
Solución: 1
a) Tabla de verdad (fila 1100: S)
Solución: 1
a) Tabla de verdad (fila 1101: S)
Solución: 1
a) Tabla de verdad (fila 1110: S)
Solución: 1
a) Tabla de verdad (fila 1111: S)
Solución: 1
c) La función mínima simplificada del sistema de señalización luminosa.
Solución:
b) Representar el Mapa de Karnaugh y d) El esquema lógico-electrónico que controla el sistema de señalización luminosa.
Solución: b) Mapa de Karnaugh: d) Esquema lógico-electrónico:
