Bloque 4 - Ejercicio 1 · Tecnología e Ingeniería II PAU País Vasco Ordinaria 2025
Tema: Electrónica digital combinacional · Del examen Ordinaria (2025)

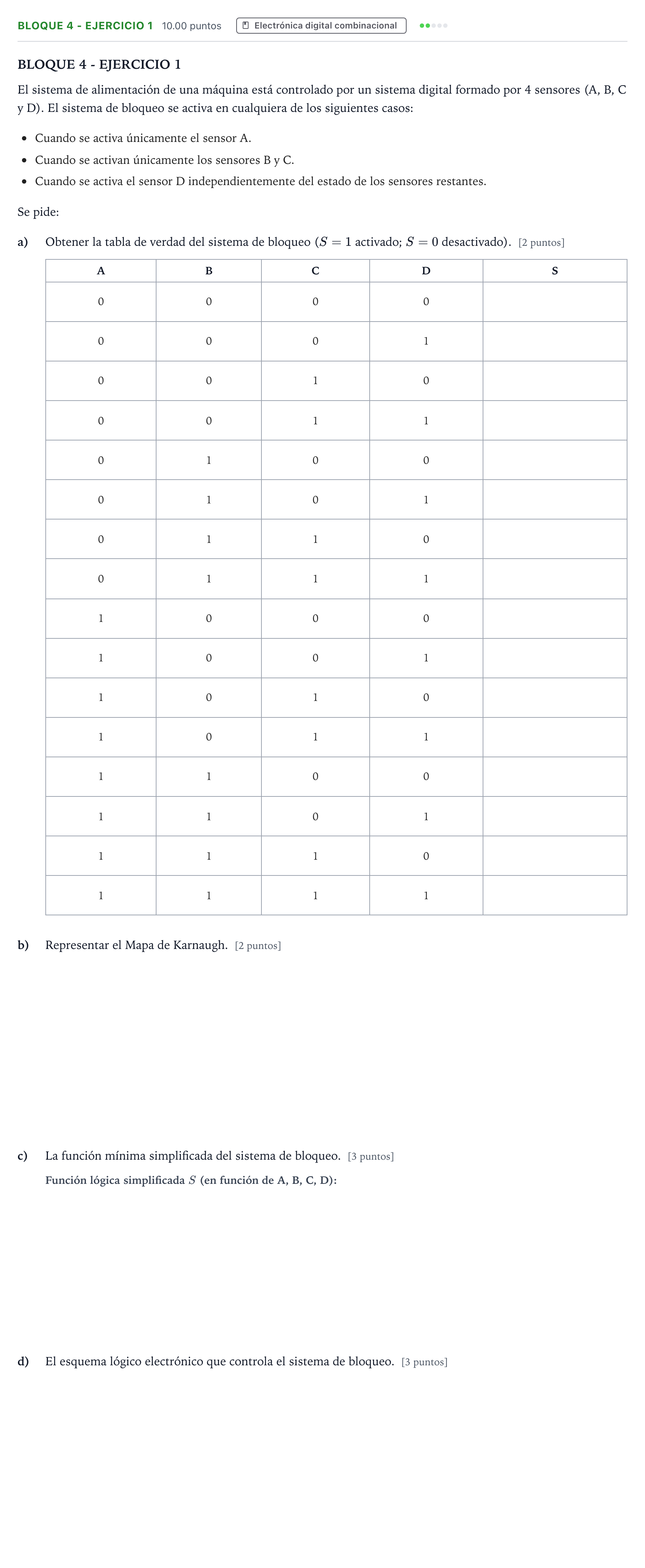

Enunciado
BLOQUE 4 - EJERCICIO 1
El sistema de alimentación de una máquina está controlado por un sistema digital formado por 4 sensores (A, B, C y D). El sistema de bloqueo se activa en cualquiera de los siguientes casos:
Cuando se activa únicamente el sensor A.
Cuando se activan únicamente los sensores B y C.
Cuando se activa el sensor D independientemente del estado de los sensores restantes.
Se pide:
a)
Obtener la tabla de verdad del sistema de bloqueo ( activado; desactivado). [2 puntos]
A
B
C
D
S
b)
Representar el Mapa de Karnaugh. [2 puntos]
c)
La función mínima simplificada del sistema de bloqueo. [3 puntos]
d)
El esquema lógico electrónico que controla el sistema de bloqueo. [3 puntos]
Solución
Según los criterios oficiales de corrección
a) Tabla de verdad - Fila 0 (0000): S =
Solución: 0
a) Tabla de verdad - Fila 1 (0001): S =
Solución: 1
a) Tabla de verdad - Fila 2 (0010): S =
Solución: 0
a) Tabla de verdad - Fila 3 (0011): S =
Solución: 1
a) Tabla de verdad - Fila 4 (0100): S =
Solución: 0
a) Tabla de verdad - Fila 5 (0101): S =
Solución: 1
a) Tabla de verdad - Fila 6 (0110): S =
Solución: 1
a) Tabla de verdad - Fila 7 (0111): S =
Solución: 1
a) Tabla de verdad - Fila 8 (1000): S =
Solución: 1
a) Tabla de verdad - Fila 9 (1001): S =
Solución: 1
a) Tabla de verdad - Fila 10 (1010): S =
Solución: 0
a) Tabla de verdad - Fila 11 (1011): S =
Solución: 1
a) Tabla de verdad - Fila 12 (1100): S =
Solución: 0
a) Tabla de verdad - Fila 13 (1101): S =
Solución: 1
a) Tabla de verdad - Fila 14 (1110): S =
Solución: 0
a) Tabla de verdad - Fila 15 (1111): S =
Solución: 1
c) La función mínima simplificada del sistema de bloqueo.
Solución:
b) Representar el Mapa de Karnaugh y d) El esquema lógico electrónico que controla el sistema de bloqueo.
Solución: b) Mapa de Karnaugh: d) Esquema lógico electrónico:
