Bloque 4 - Ejercicio 1 · Tecnología e Ingeniería II PAU País Vasco Extraordinaria 2025
Tema: Electrónica digital combinacional · Del examen Extraordinaria (2025)

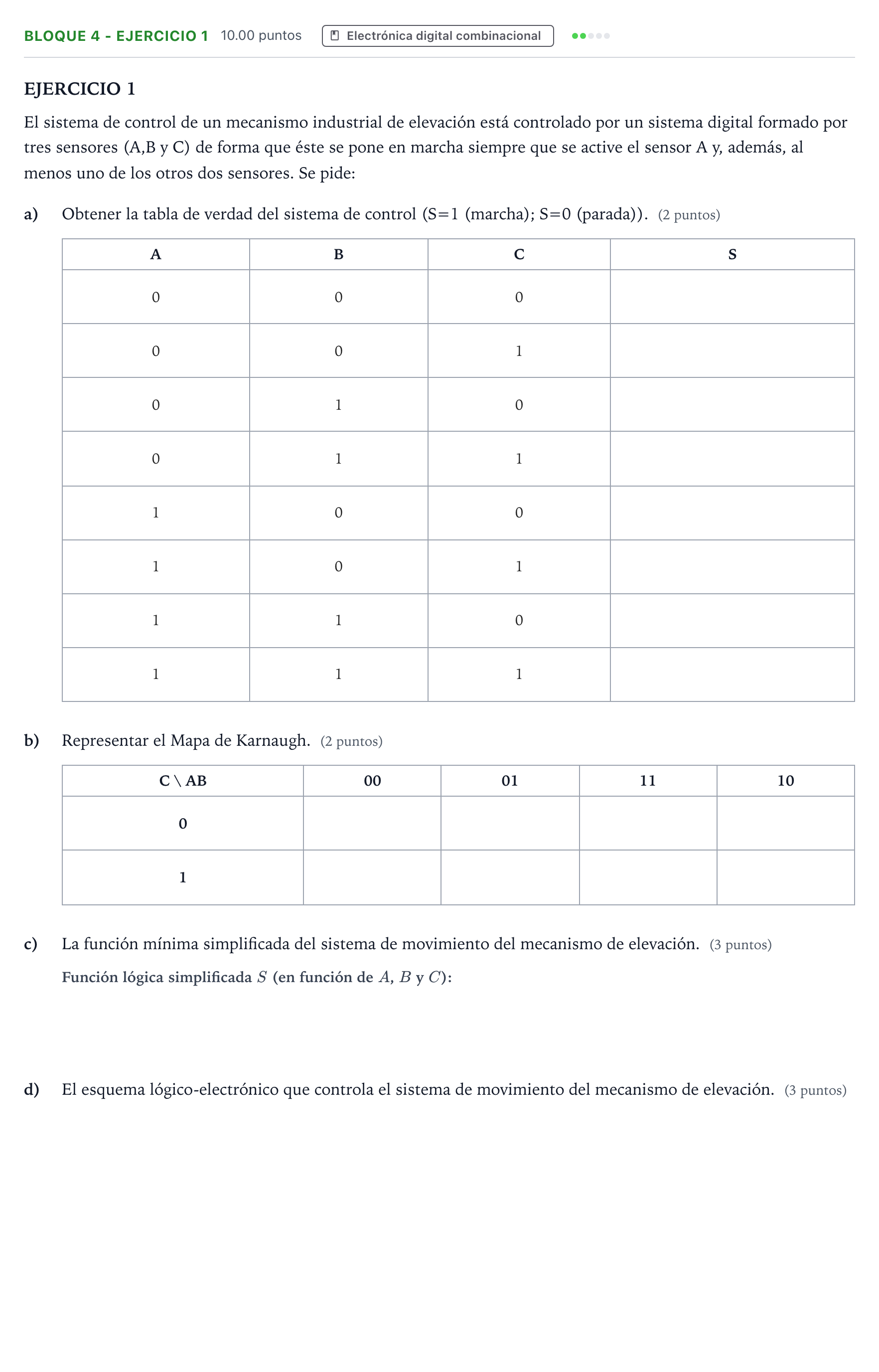

Enunciado
EJERCICIO 1
El sistema de control de un mecanismo industrial de elevación está controlado por un sistema digital formado por tres sensores (A,B y C) de forma que éste se pone en marcha siempre que se active el sensor A y, además, al menos uno de los otros dos sensores. Se pide:
a)
Obtener la tabla de verdad del sistema de control (S=1 (marcha); S=0 (parada)). (2 puntos)
A
B
C
S
b)
Representar el Mapa de Karnaugh. (2 puntos)
C \ AB
00
01
11
10
0
1
c)
La función mínima simplificada del sistema de movimiento del mecanismo de elevación. (3 puntos)
d)
El esquema lógico-electrónico que controla el sistema de movimiento del mecanismo de elevación. (3 puntos)
Solución
Según los criterios oficiales de corrección
a) Tabla de verdad: S para A=0, B=0, C=0
Solución: 0
a) Tabla de verdad: S para A=0, B=0, C=1
Solución: 0
a) Tabla de verdad: S para A=0, B=1, C=0
Solución: 0
a) Tabla de verdad: S para A=0, B=1, C=1
Solución: 0
a) Tabla de verdad: S para A=1, B=0, C=0
Solución: 0
a) Tabla de verdad: S para A=1, B=0, C=1
Solución: 1
a) Tabla de verdad: S para A=1, B=1, C=0
Solución: 1
a) Tabla de verdad: S para A=1, B=1, C=1
Solución: 1
b) Mapa de Karnaugh: celda C=0, AB=00
Solución: 0
b) Mapa de Karnaugh: celda C=0, AB=01
Solución: 0
b) Mapa de Karnaugh: celda C=0, AB=11
Solución: 1
b) Mapa de Karnaugh: celda C=0, AB=10
Solución: 0
b) Mapa de Karnaugh: celda C=1, AB=00
Solución: 0
b) Mapa de Karnaugh: celda C=1, AB=01
Solución: 0
b) Mapa de Karnaugh: celda C=1, AB=11
Solución: 1
b) Mapa de Karnaugh: celda C=1, AB=10
Solución: 1
c) La función mínima simplificada del sistema de movimiento del mecanismo de elevación.
Solución: /
d) El esquema lógico-electrónico que controla el sistema de movimiento del mecanismo de elevación.
Solución: Representando la de los "0": una puerta OR para y una puerta AND final para conectar la señal con la salida de la puerta OR dando la salida .
