Bloque 4 - Ejercicio 1 · Tecnología e Ingeniería II PAU País Vasco Ordinaria 2024
Tema: Electrónica digital combinacional · Del examen Ordinaria (2024)
Enunciado

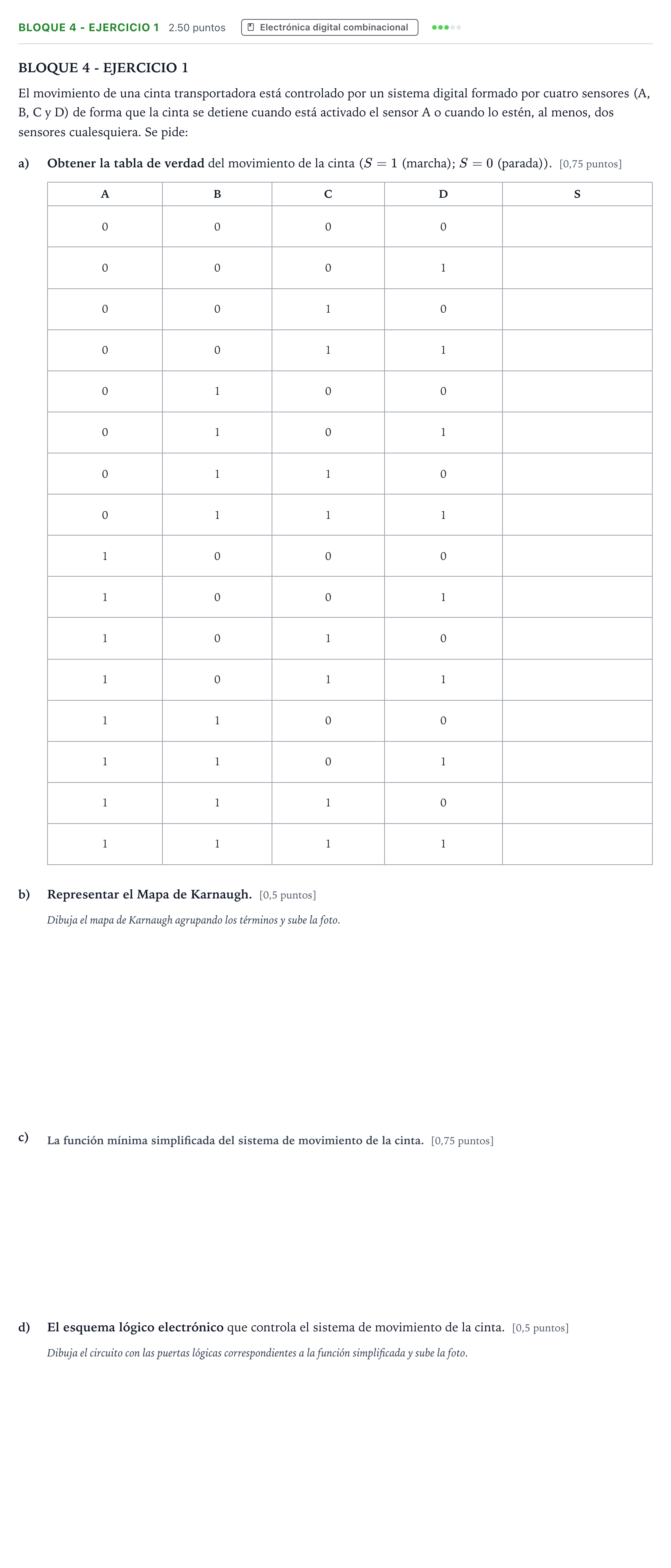

BLOQUE 4 - EJERCICIO 1
El movimiento de una cinta transportadora está controlado por un sistema digital formado por cuatro sensores (A, B, C y D) de forma que la cinta se detiene cuando está activado el sensor A o cuando lo estén, al menos, dos sensores cualesquiera. Se pide:
a)
Obtener la tabla de verdad del movimiento de la cinta ( (marcha); (parada)). [0,75 puntos]
A · B · C · D · S
b)
Representar el Mapa de Karnaugh. [0,5 puntos]
Dibuja el mapa de Karnaugh agrupando los términos y sube la foto.
c)
d)
El esquema lógico electrónico que controla el sistema de movimiento de la cinta. [0,5 puntos]
Dibuja el circuito con las puertas lógicas correspondientes a la función simplificada y sube la foto.
Solución
Según los criterios oficiales de corrección
a) Tabla de verdad: S para ABCD = 0000
Solución: 1
a) Tabla de verdad: S para ABCD = 0001
Solución: 1
a) Tabla de verdad: S para ABCD = 0010
Solución: 1
a) Tabla de verdad: S para ABCD = 0011
Solución: 0
a) Tabla de verdad: S para ABCD = 0100
Solución: 1
a) Tabla de verdad: S para ABCD = 0101
Solución: 0
a) Tabla de verdad: S para ABCD = 0110
Solución: 0
a) Tabla de verdad: S para ABCD = 0111
Solución: 0
a) Tabla de verdad: S para ABCD = 1000
Solución: 0
a) Tabla de verdad: S para ABCD = 1001
Solución: 0
a) Tabla de verdad: S para ABCD = 1010
Solución: 0
a) Tabla de verdad: S para ABCD = 1011
Solución: 0
a) Tabla de verdad: S para ABCD = 1100
Solución: 0
a) Tabla de verdad: S para ABCD = 1101
Solución: 0
a) Tabla de verdad: S para ABCD = 1110
Solución: 0
a) Tabla de verdad: S para ABCD = 1111
Solución: 0
c) La función mínima simplificada del sistema de movimiento de la cinta.
Solución:
b) Representar el Mapa de Karnaugh y d) El esquema lógico electrónico
Solución: b) Mapa de Karnaugh: d) Esquema lógico:
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
