Ejercicio 3. OBLIGATORIA · Tecnología e Ingeniería II PAU Navarra Ordinaria 2026

Enunciado

3. OBLIGATORIA

Un cilindro de doble efecto tiene las siguientes características:

Diámetro del émbolo: 80 mm

Diámetro del vástago: 25 mm

Presión de trabajo 8 bar.

Rendimiento: 85%.

Carrera: 100 mm

Calcular:

Fuerza del cilindro en el avance. [1 punto]

Fuerza del cilindro en el retroceso. [1 punto]

Consumo de aire expresado en litros / minuto si realiza 4 ciclos/ minuto. [0,5 puntos]

Presión atmosférica = 1 bar; 1 bar = 1 kp /cm²

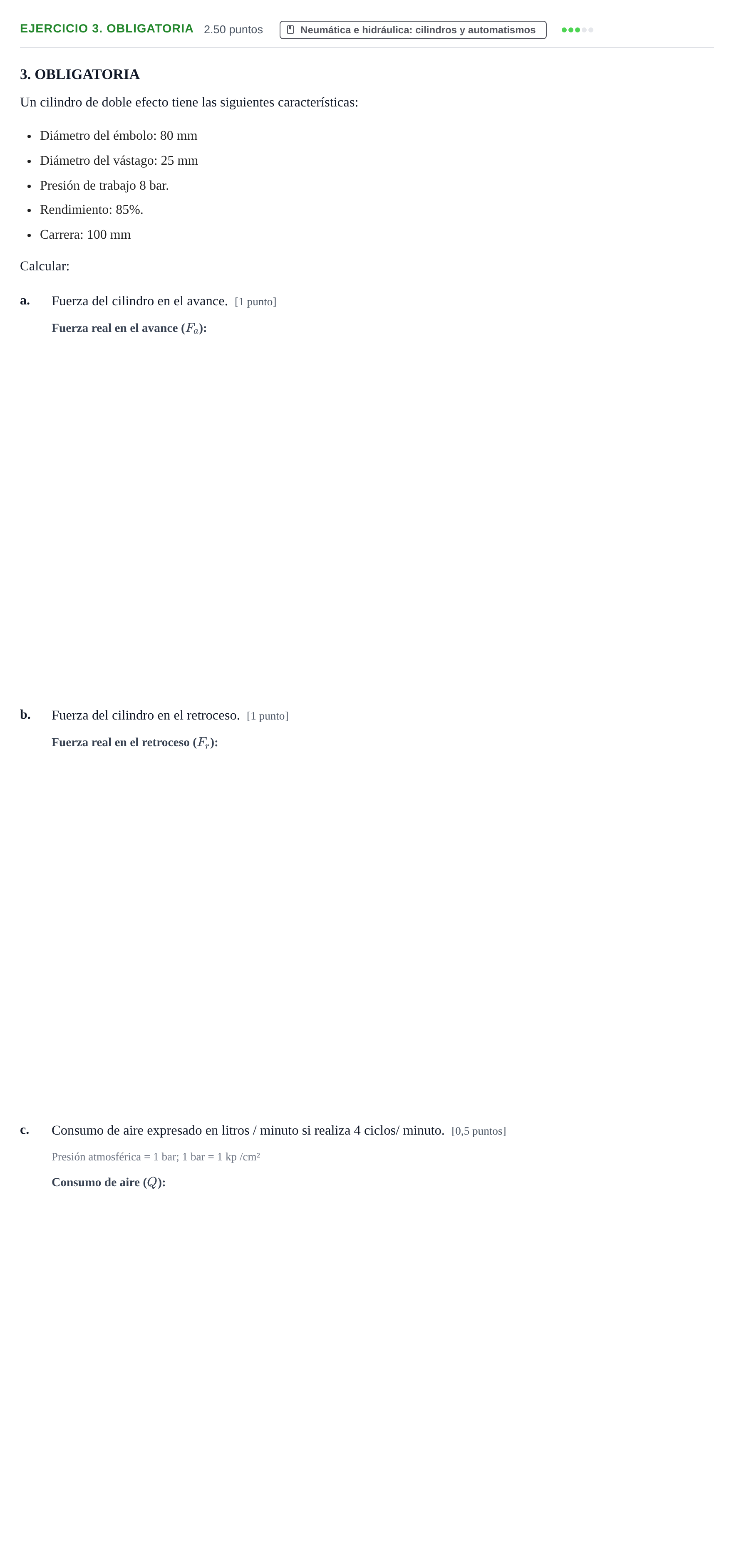

Enunciado: Ejercicio 3. OBLIGATORIA · Tecnología e Ingeniería II PAU Navarra Ordinaria 2026

Solución de AprenAI (no es la oficial)

a. Fuerza del cilindro en el avance.

Solución: $3418$ N / $341{,}8$ kp / $3{,}42$ kN

b. Fuerza del cilindro en el retroceso.

Solución: $3084$ N / $308{,}4$ kp / $3{,}08$ kN

La solución del apartado que falta y la explicación paso a paso son Premium. Premium
