Problema 4 · Tecnología e Ingeniería II PAU Navarra Extraordinaria 2024
Tema: Neumática e hidráulica: cilindros y automatismos · Del examen Extraordinaria (2024)
Enunciado

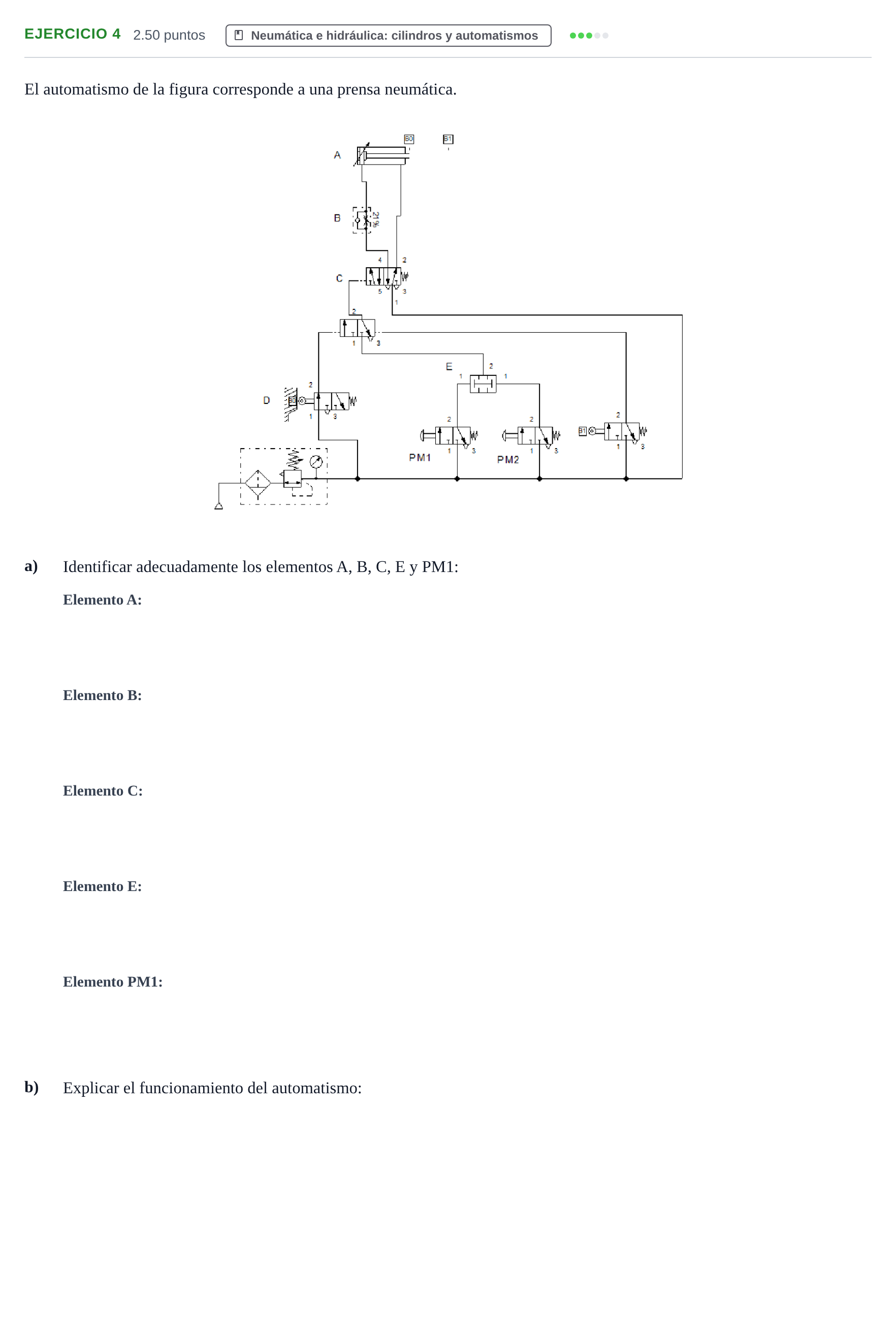

El automatismo de la figura corresponde a una prensa neumática.
a)
Identificar adecuadamente los elementos A, B, C, E y PM1:
b)
Explicar el funcionamiento del automatismo:
Solución
Solución de AprenAI (no es la oficial)
a) Elemento A:
Solución: Cilindro de doble efecto
a) Elemento B:
Solución: Válvula reguladora de caudal unidireccional / Válvula estranguladora antirretorno
a) Elemento C:
Solución: Válvula distribuidora 5/2 pilotada neumáticamente con retorno por muelle
Las soluciones de los 3 apartados que faltan y la explicación paso a paso son Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
