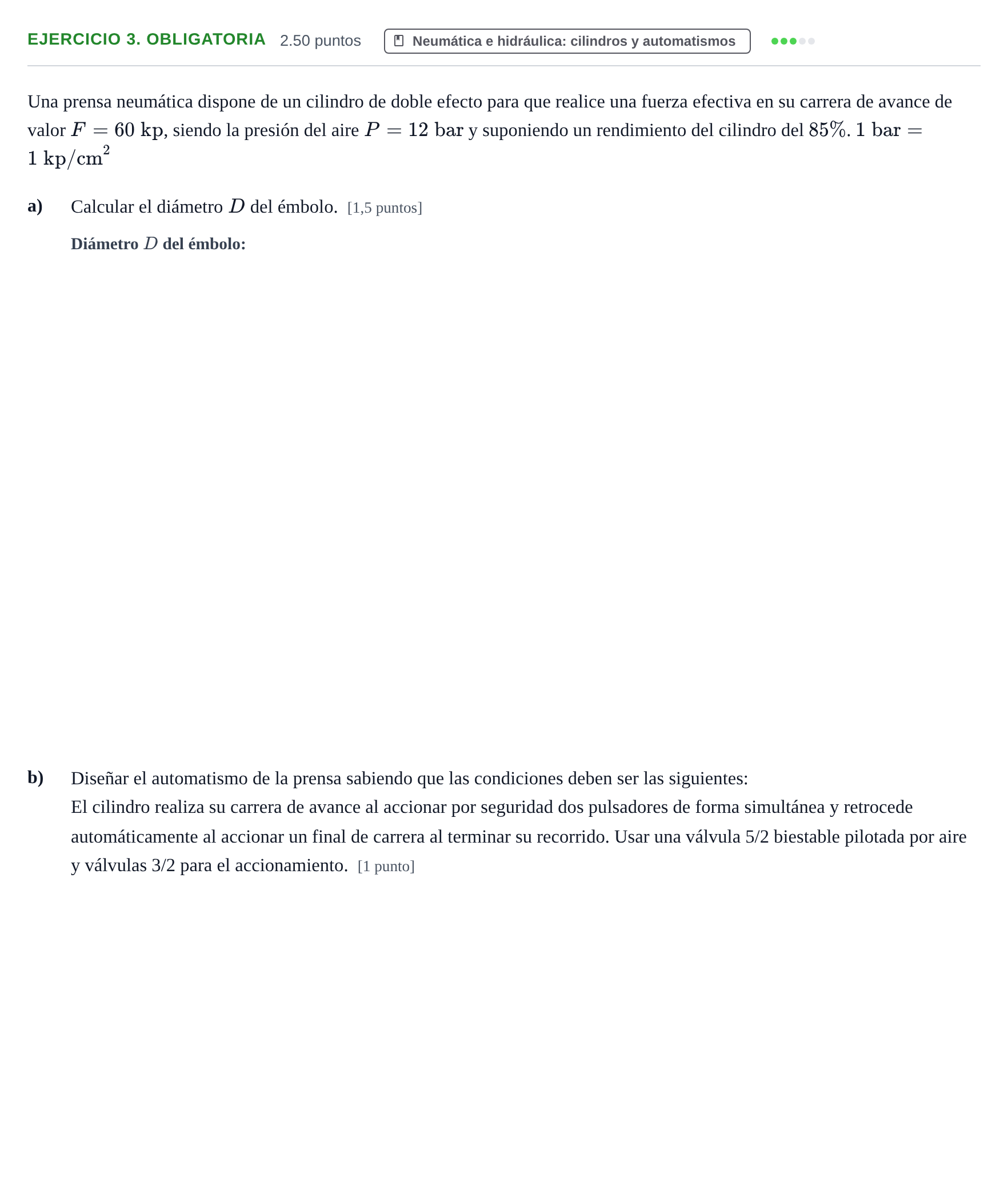

Ejercicio 3. OBLIGATORIA · Tecnología e Ingeniería II PAU Navarra Extraordinaria 2026

Una prensa neumática dispone de un cilindro de doble efecto para que realice una fuerza efectiva en su carrera de avance de valor $F = 60\text{ kp}$, siendo la presión del aire $P = 12\text{ bar}$ y suponiendo un rendimiento del cilindro del $85\%$. $1\text{ bar} = 1\text{ kp/cm}^2$

a)

Calcular el diámetro $D$ del émbolo. [1,5 puntos]

b)

Diseñar el automatismo de la prensa sabiendo que las condiciones deben ser las siguientes:

El cilindro realiza su carrera de avance al accionar por seguridad dos pulsadores de forma simultánea y retrocede automáticamente al accionar un final de carrera al terminar su recorrido. Usar una válvula 5/2 biestable pilotada por aire y válvulas 3/2 para el accionamiento. [1 punto]
