Ejercicio 3. OBLIGATORIA · Tecnología e Ingeniería II PAU Navarra Extraordinaria 2025
Tema: Neumática e hidráulica: cilindros y automatismos · Del examen Extraordinaria (2025)

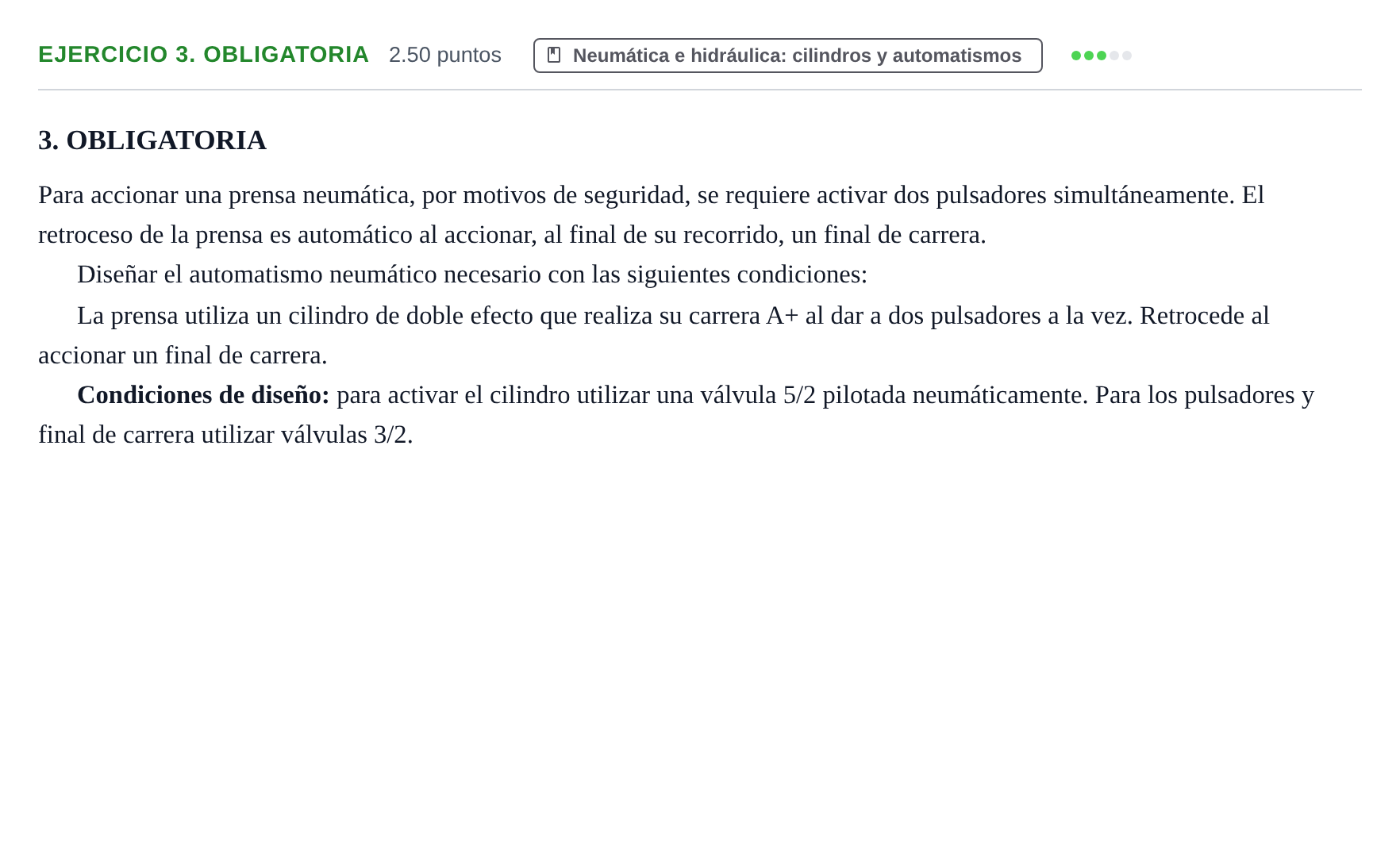

Enunciado
3. OBLIGATORIA
Para accionar una prensa neumática, por motivos de seguridad, se requiere activar dos pulsadores simultáneamente. El retroceso de la prensa es automático al accionar, al final de su recorrido, un final de carrera.
Diseñar el automatismo neumático necesario con las siguientes condiciones:
La prensa utiliza un cilindro de doble efecto que realiza su carrera A+ al dar a dos pulsadores a la vez. Retrocede al accionar un final de carrera.
Condiciones de diseño: para activar el cilindro utilizar una válvula 5/2 pilotada neumáticamente. Para los pulsadores y final de carrera utilizar válvulas 3/2.
Solución
Solución de AprenAI (no es la oficial)
Diseñar el automatismo neumático necesario con las condiciones indicadas
Solución: Esquema del circuito neumático compuesto por: - Fuente de alimentación de aire comprimido y unidad de mantenimiento (FRL). - Cilindro de doble efecto (A). - Válvula principal distribuidora 5/2 biestable con accionamiento y retorno por pilotaje neumático (conexiones 14 y 12). - Dos válvulas 3/2 normalmente cerradas (NC) con pulsador y retorno por muelle para el accionamiento bimanual. - Una válvula de simultaneidad (función 'Y') conectada a la salida de ambos pulsadores para pilotar la línea 14 de la 5/2 (A+). - Una válvula 3/2 NC con accionamiento mecánico por rodillo (final de carrera a1) y retorno por muelle conectada a la línea 12 de la válvula 5/2 para el retroceso automático (A-).
