Problema 4 · Tecnología e Ingeniería II PAU Navarra Ordinaria 2024

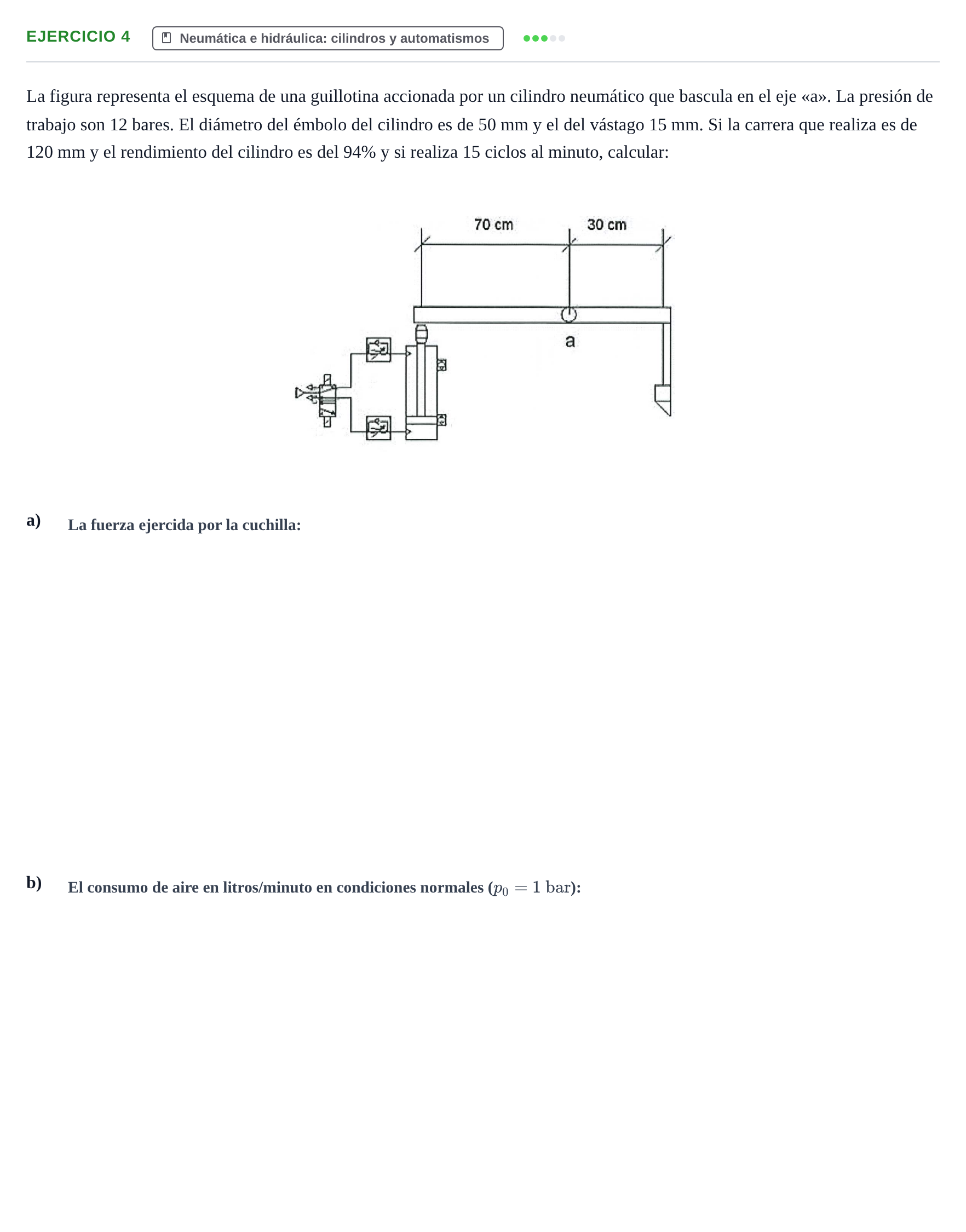

La figura representa el esquema de una guillotina accionada por un cilindro neumático que bascula en el eje «a». La presión de trabajo son 12 bares. El diámetro del émbolo del cilindro es de 50 mm y el del vástago 15 mm. Si la carrera que realiza es de 120 mm y el rendimiento del cilindro es del 94% y si realiza 15 ciclos al minuto, calcular:

a)

b)
