Ejercicio 3. OBLIGATORIA · Tecnología e Ingeniería II PAU Navarra Ordinaria 2025
Tema: Neumática e hidráulica: cilindros y automatismos · Del examen Ordinaria (2025)

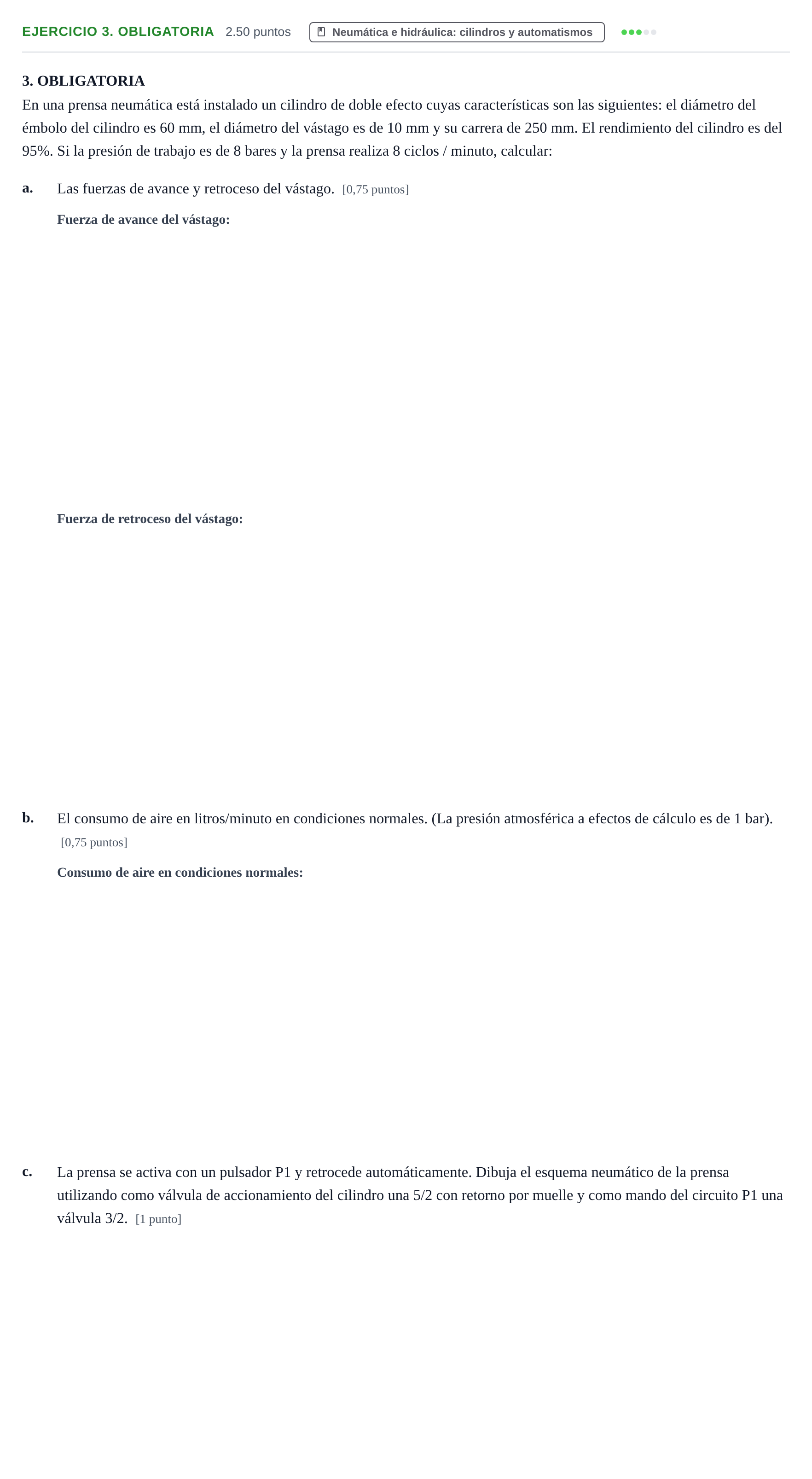

Enunciado
3. OBLIGATORIA
En una prensa neumática está instalado un cilindro de doble efecto cuyas características son las siguientes: el diámetro del émbolo del cilindro es 60 mm, el diámetro del vástago es de 10 mm y su carrera de 250 mm. El rendimiento del cilindro es del 95%. Si la presión de trabajo es de 8 bares y la prensa realiza 8 ciclos / minuto, calcular:
a.
Las fuerzas de avance y retroceso del vástago. [0,75 puntos]
b.
El consumo de aire en litros/minuto en condiciones normales. (La presión atmosférica a efectos de cálculo es de 1 bar). [0,75 puntos]
c.
La prensa se activa con un pulsador P1 y retrocede automáticamente. Dibuja el esquema neumático de la prensa utilizando como válvula de accionamiento del cilindro una 5/2 con retorno por muelle y como mando del circuito P1 una válvula 3/2. [1 punto]
Solución
Solución de AprenAI (no es la oficial)
a. Las fuerzas de avance y retroceso del vástago: Fuerza de avance
Solución: N / N / kN
a. Las fuerzas de avance y retroceso del vástago: Fuerza de retroceso
Solución: N / N / kN
