Ejercicio 4. OBLIGATORIA · Tecnología e Ingeniería II PAU Navarra Ordinaria 2025
Tema: Electrónica digital combinacional · Del examen Ordinaria (2025)

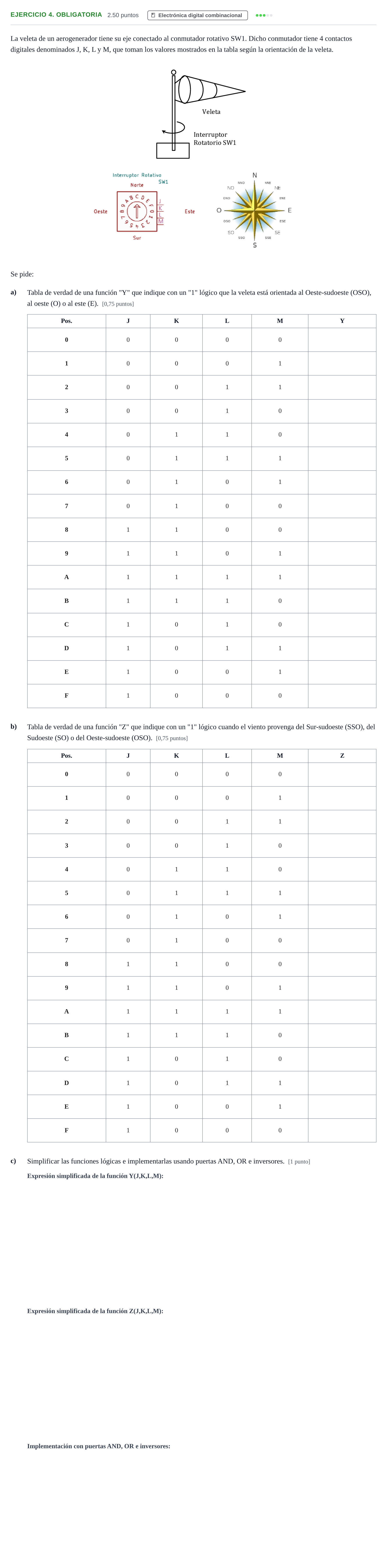

Enunciado
La veleta de un aerogenerador tiene su eje conectado al conmutador rotativo SW1. Dicho conmutador tiene 4 contactos digitales denominados J, K, L y M, que toman los valores mostrados en la tabla según la orientación de la veleta.
Se pide:
a)
Tabla de verdad de una función "Y" que indique con un "1" lógico que la veleta está orientada al Oeste-sudoeste (OSO), al oeste (O) o al este (E). [0,75 puntos]
Pos.
J
K
L
M
Y
b)
Tabla de verdad de una función "Z" que indique con un "1" lógico cuando el viento provenga del Sur-sudoeste (SSO), del Sudoeste (SO) o del Oeste-sudoeste (OSO). [0,75 puntos]
Pos.
J
K
L
M
Z
c)
Simplificar las funciones lógicas e implementarlas usando puertas AND, OR e inversores. [1 punto]
Solución
Solución de AprenAI (no es la oficial)
a) Tabla de verdad de Y: Posición 0 (J=0, K=0, L=0, M=0)
Solución: 1
a) Tabla de verdad de Y: Posición 1 (J=0, K=0, L=0, M=1)
Solución: 0
a) Tabla de verdad de Y: Posición 2 (J=0, K=0, L=1, M=1)
Solución: 0
a) Tabla de verdad de Y: Posición 3 (J=0, K=0, L=1, M=0)
Solución: 0
a) Tabla de verdad de Y: Posición 4 (J=0, K=1, L=1, M=0)
Solución: 0
a) Tabla de verdad de Y: Posición 5 (J=0, K=1, L=1, M=1)
Solución: 0
a) Tabla de verdad de Y: Posición 6 (J=0, K=1, L=0, M=1)
Solución: 0
a) Tabla de verdad de Y: Posición 7 (J=0, K=1, L=0, M=0)
Solución: 1
a) Tabla de verdad de Y: Posición 8 (J=1, K=1, L=0, M=0)
Solución: 1
a) Tabla de verdad de Y: Posición 9 (J=1, K=1, L=0, M=1)
Solución: 0
a) Tabla de verdad de Y: Posición A (J=1, K=1, L=1, M=1)
Solución: 0
a) Tabla de verdad de Y: Posición B (J=1, K=1, L=1, M=0)
Solución: 0
a) Tabla de verdad de Y: Posición C (J=1, K=0, L=1, M=0)
Solución: 0
a) Tabla de verdad de Y: Posición D (J=1, K=0, L=1, M=1)
Solución: 0
a) Tabla de verdad de Y: Posición E (J=1, K=0, L=0, M=1)
Solución: 0
a) Tabla de verdad de Y: Posición F (J=1, K=0, L=0, M=0)
Solución: 0
b) Tabla de verdad de Z: Posición 0 (J=0, K=0, L=0, M=0)
Solución: 0
b) Tabla de verdad de Z: Posición 1 (J=0, K=0, L=0, M=1)
Solución: 0
Las soluciones de los 17 apartados que faltan y la explicación paso a paso son Premium. Premium
