Problema 6 · Tecnología e Ingeniería II PAU Navarra Ordinaria 2024

Enunciado

Dadas siguientes las ecuaciones lógicas: $y = ab\bar{c} + \bar{a}b + \bar{a}bc$ , $z = abc + b + cb + \bar{b}\bar{a}$ , se pide:

Tabla de verdad

Mapa de Karnaugh y función simplificada como producto de sumas

Circuito lógico simplificado usando puertas AND, OR y NOT

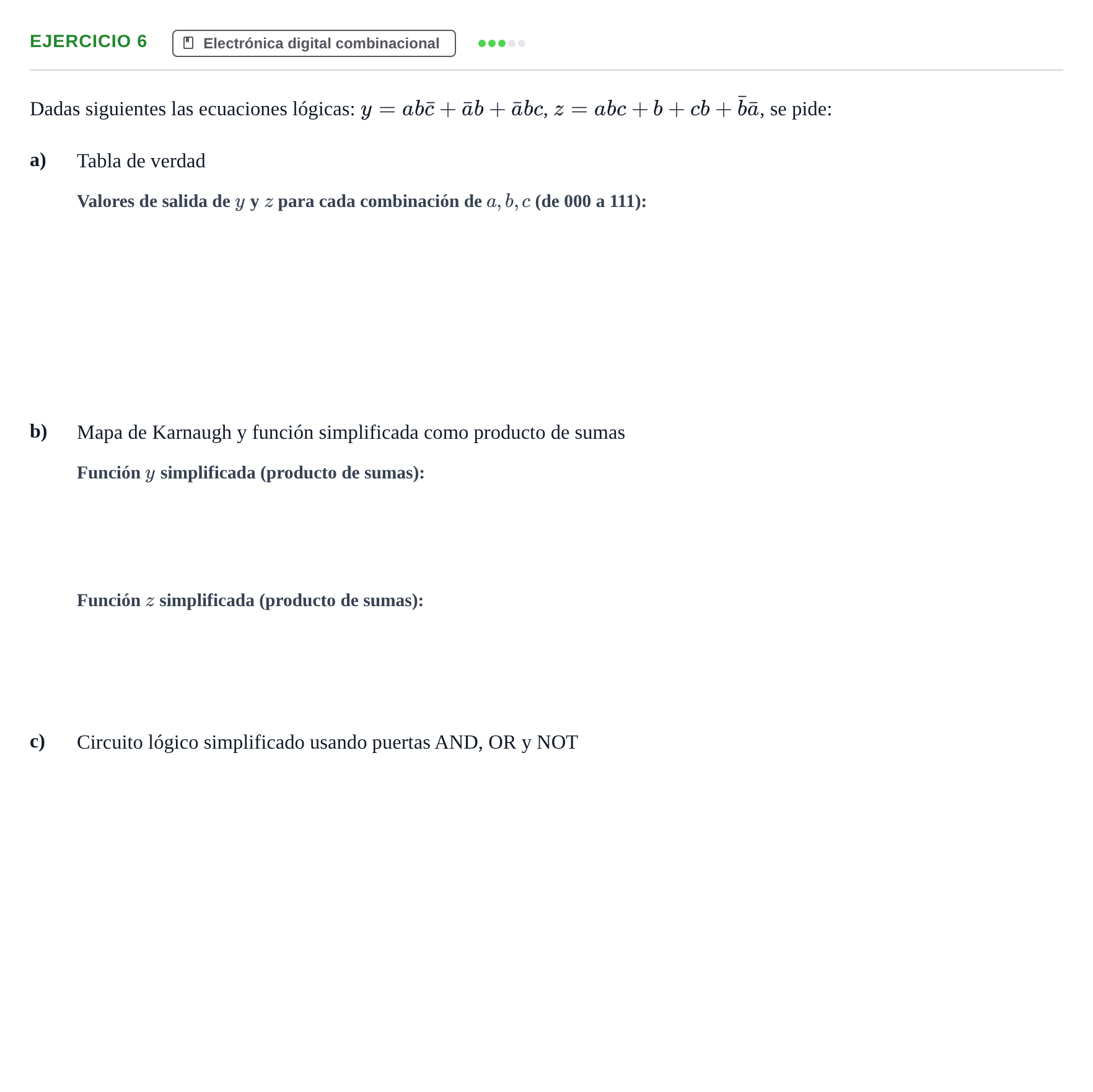

Enunciado: Problema 6 · Tecnología e Ingeniería II PAU Navarra Ordinaria 2024

Solución de AprenAI (no es la oficial)

a) Tabla de verdad

Solución: y: 0, 0, 1, 1, 0, 0, 1, 0; z: 1, 1, 1, 1, 0, 0, 1, 1

b) Función y simplificada como producto de sumas

Solución: $b(\bar{a} + \bar{c})$

Las soluciones de los 2 apartados que faltan y la explicación paso a paso son Premium. Premium
