Ejercicio 6 · Dibujo técnico II PAU Murcia Extraordinaria 2024

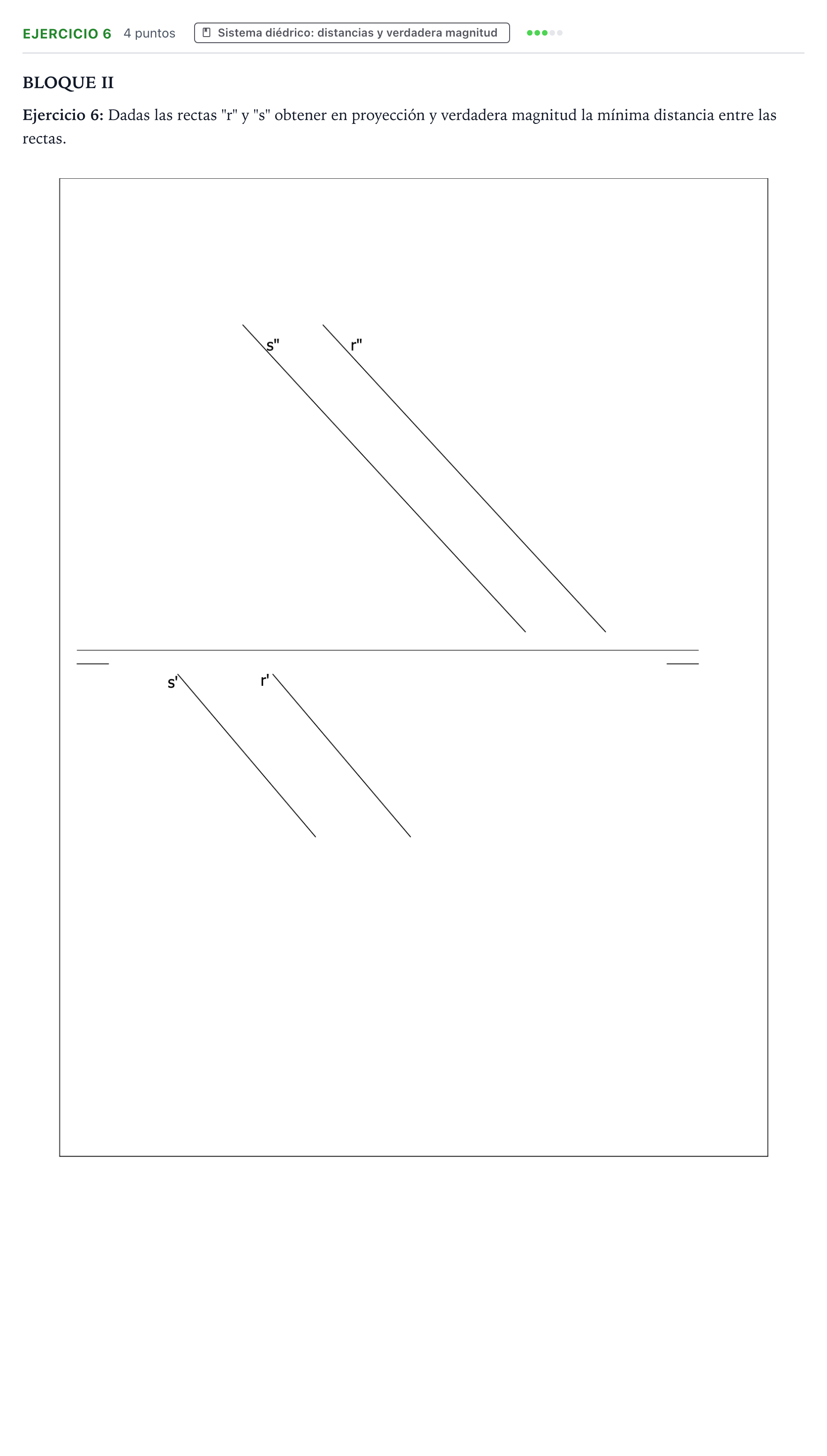

Dadas las rectas "r" y "s" obtener en proyección y verdadera magnitud la mínima distancia entre las rectas.

Solución: Resolución gráfica: 1. Trazado de un plano perpendicular $\alpha$ a las rectas dadas ($r$ y $s$), con trazas $\alpha_1 \perp r'$ y $\alpha_2 \perp r''$. 2. Determinación de los puntos de intersección $I_1$ e $I_2$ del plano perpendicular con las rectas dadas utilizando planos proyectantes auxiliares ($\rho$ y $\pi$). 3. Trazado de las proyecciones del segmento de mínima distancia $d'$ y $d''$ uniendo las intersecciones $I_1$ e $I_2$. 4. Obtención de la verdadera magnitud de la mínima distancia ($d_0$) mediante la construcción del triángulo de diferencias de cotas o alejamientos.
