Apartado C · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2026

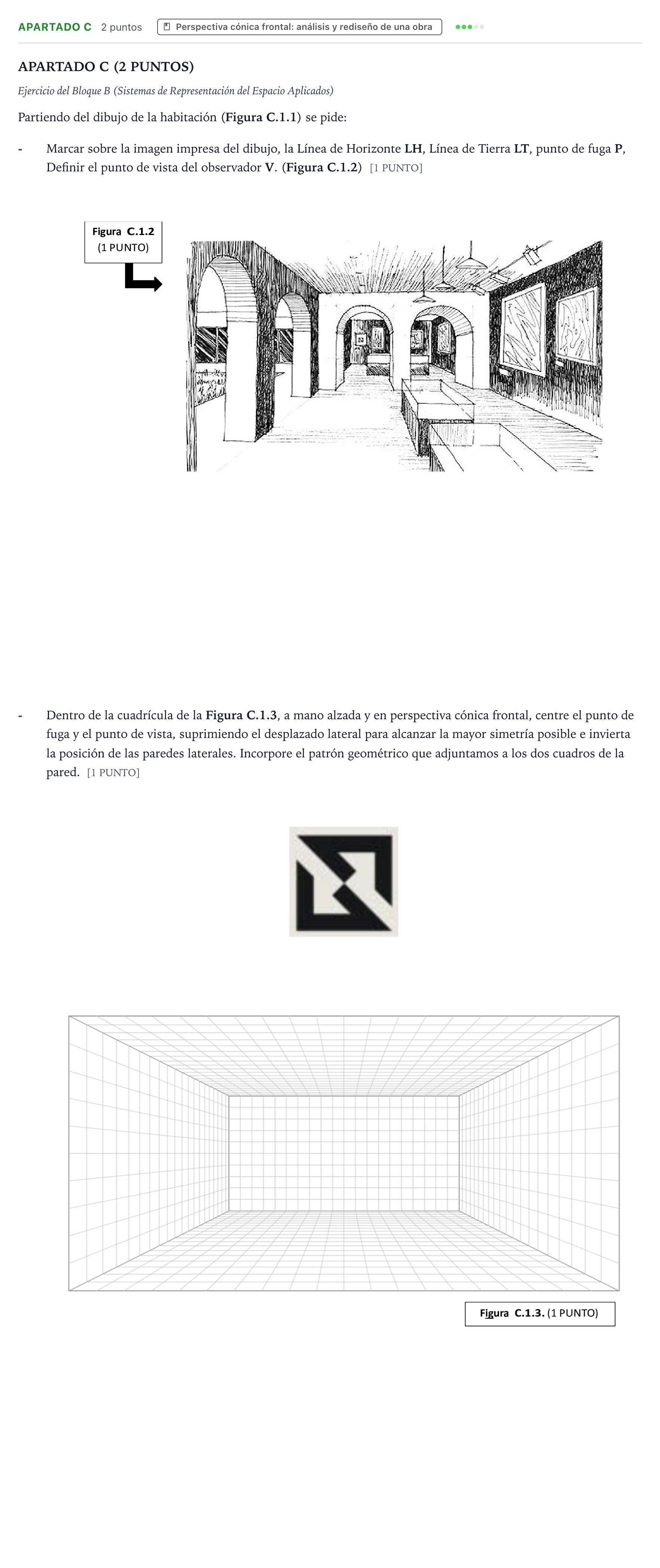

Marcar sobre la imagen impresa del dibujo, la Línea de Horizonte LH, Línea de Tierra LT, punto de fuga P, Definir el punto de vista del observador V. (Figura C.1.2) [1 PUNTO] y rediseñar dentro de la cuadrícula de la Figura C.1.3 a mano alzada con simetría centrada e invirtiendo las paredes [1 PUNTO].

Solución: 1. Determinación de elementos (Figura C.1.2): - Punto de fuga (P): Intersección hacia la que convergen las líneas de fuga longitudinales (aristas del suelo, laterales de las vitrinas centrales, vigas/líneas del techo). - Línea de Horizonte (LH): Recta horizontal trazada a la altura de los ojos del observador que contiene al punto de fuga $P$. - Línea de Tierra (LT): Recta horizontal inferior de referencia correspondiente a la intersección del plano del cuadro con el plano geometral (base de la perspectiva). - Punto de Vista (V): Definido en el espacio frente al cuadro o abatido a la distancia correspondiente de visión del observador. 2. Rediseño en cuadrícula (Figura C.1.3): - Punto de fuga principal $P$ situado en el centro geométrico de la pared del fondo sobre la cuadrícula frontal simétrica. - Inversión de paredes: los arcos pasan a la pared derecha y la pared oscura con los cuadros pasa a la pared izquierda. - Incorporación del patrón geométrico bidireccional en perspectiva dentro de los dos cuadros rectangulares situados ahora en la pared izquierda.
