Bloque C - Opción C.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2025

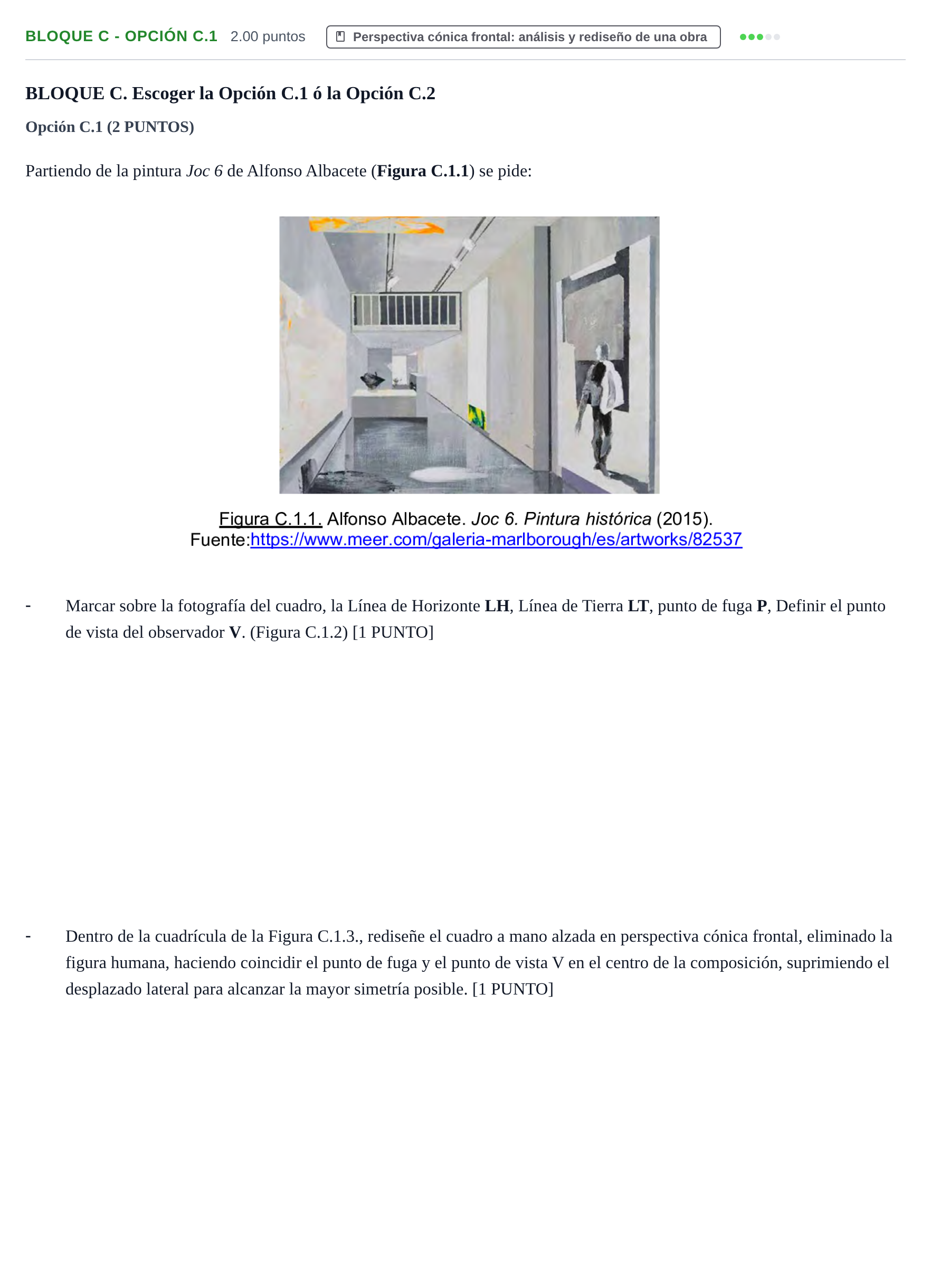

Partiendo de la pintura Joc 6 de Alfonso Albacete (Figura C.1.1) se pide marcar los elementos cónicos y rediseñar el cuadro a mano alzada en perspectiva cónica frontal simétrica.

Solución: Análisis cónico (1 punto): - Trazado de las rectas de fuga del espacio arquitectónico (aristas del suelo, techo y zócalos) que convergen en el punto principal de fuga P. - Determinación de la Línea de Horizonte (LH), horizontal que pasa por P a la altura de la vista de la figura humana/observador. - Determinación de la Línea de Tierra (LT), horizontal situada en la base del plano del cuadro / suelo en primer término. - Determinación de los puntos métricos / de distancia o del punto de vista abatido (V) mediante diagonales a 45°. Rediseño a mano alzada (1 punto): - Composición frontal centrada situando el punto principal P en el eje de simetría vertical del encuadre. - Eliminación de la figura humana del lateral derecho. - Reorganización simétrica del pasillo, barandilla superior y elementos volumétricos a ambos lados con trazo expresivo y proporcionado.
