Opción C.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2025

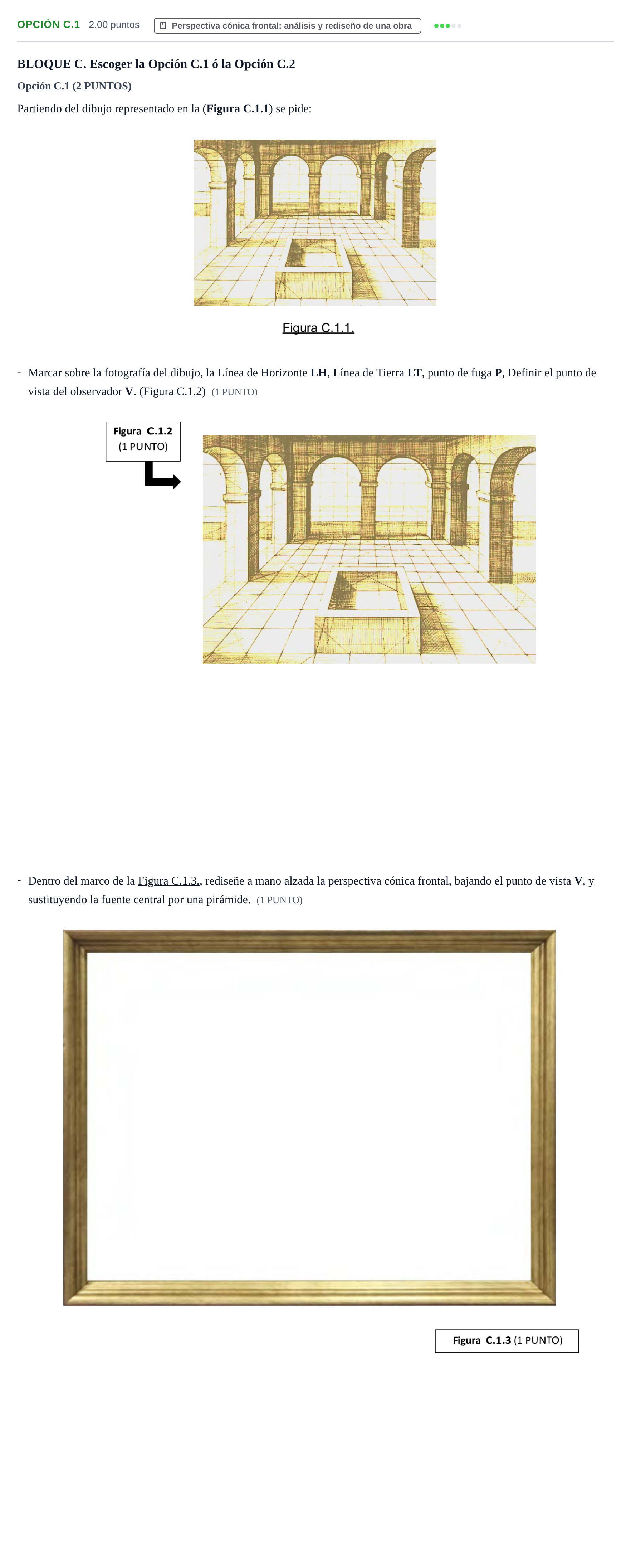

Opción C.1: 1) Marcar sobre la fotografía LH, LT, P y V. 2) Rediseñar a mano alzada bajando el punto de vista y sustituyendo la fuente por una pirámide.

Solución: Figura C.1.2 (Determinación de elementos cónicos): - Punto principal P: Punto de intersección de las rectas de fuga perpendiculares al plano del cuadro (líneas longitudinales del embaldosado y cornisas superiores de las arquerías). - Línea de Horizonte (LH): Recta horizontal que pasa por el punto principal $P$. - Línea de Tierra (LT): Recta horizontal coincidente con el límite inferior del suelo perspectivo en el borde inferior del dibujo. - Puntos de distancia/métricos ($D$ y $D'$): Obtenidos prolongando las diagonales de las cuadrículas del embaldosado (rectas a $45^\circ$ respecto al plano del cuadro) hasta cortar a la Línea de Horizonte. - Punto de vista abatido $(V)$: Situado sobre la perpendicular a la LH que pasa por $P$, a una distancia igual al segmento $PD$ (o $PD'$), determinando la distancia principal $d$. Figura C.1.3 (Rediseño a mano alzada): - Punto de vista más bajo: La nueva Línea de Horizonte se sitúa a menor altura relativa (más cercana a la base de las columnas y del suelo), de modo que el espectador observa la escena desde una posición más baja (a ras de suelo o agachado). Las fugas del suelo se aplanan y la visión inferior de los arcos y techos se vuelve más prominente. - Pirámide central: En lugar del estanque/fuente rectangular, se dibuja una pirámide regular con base apoyada en el suelo y vértice superior vertical sobre el centro de la base, trazando sus aristas visibles convergentes al vértice y fugando la base coherentemente con la cuadrícula del suelo.
