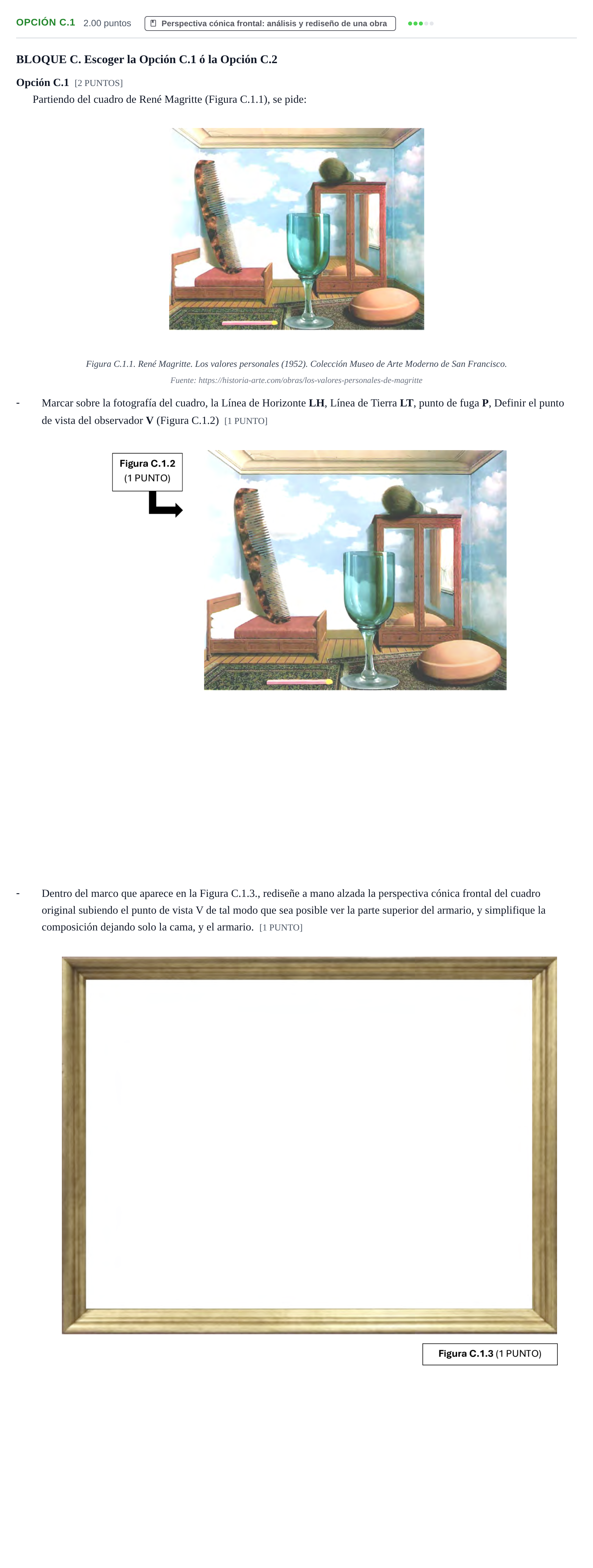

Opción C.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2024

Marcar sobre la fotografía del cuadro LH, LT, P, V y rediseñar a mano alzada la perspectiva frontal subiendo el punto de vista.

Solución: Figura C.1.2 (Análisis del cuadro): 1. Prolongación de las rectas perpendiculares al plano del cuadro (aristas de la cama, del armario o líneas del suelo) convergentes en el punto principal de fuga $P$. 2. Trazado de la Línea de Horizonte (LH) horizontal por el punto $P$. 3. Línea de Tierra (LT) en la base inferior del plano perspectivo o intersección con el suelo. 4. Determinación de la distancia del observador / punto de vista $V$ mediante los puntos de distancia o abatimiento correspondientes a fugas a $45^\circ$. Figura C.1.3 (Rediseño a mano alzada): 1. Nueva LH situada notablemente más alta que la original (por encima de la cota superior del armario). 2. Representación en perspectiva cónica frontal de la habitación vista desde arriba (punto de vista alto), mostrando la cara superior del armario. 3. Composición simplificada incluyendo exclusivamente la estructura de la cama y el armario.
