Opción C.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2024
Tema: Perspectiva cónica frontal: análisis y rediseño de una obra · Del examen Ordinaria (2024)
Enunciado
BLOQUE C. Escoger la Opción C.1 ó la Opción C.2
Opción C.1 (2 PUNTOS)

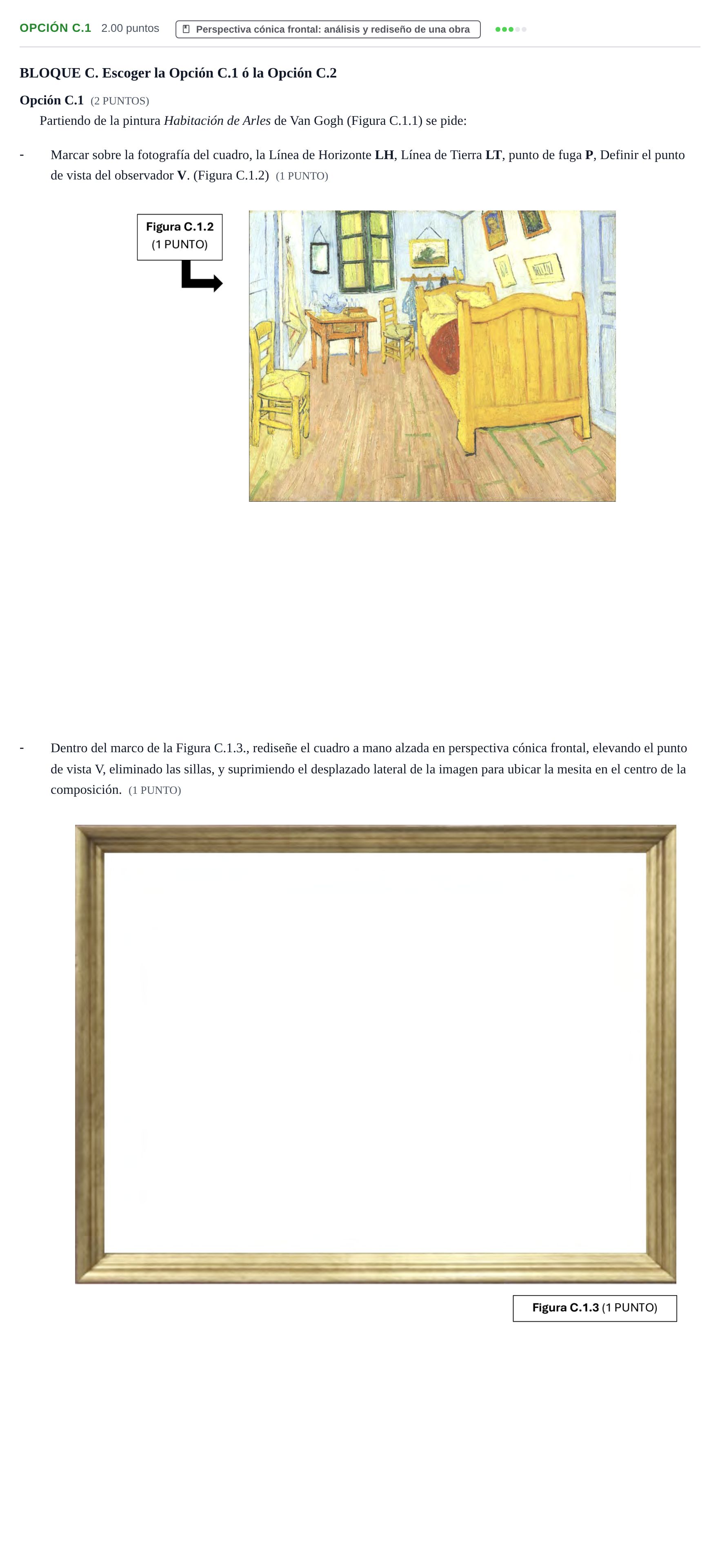

Partiendo de la pintura Habitación de Arles de Van Gogh (Figura C.1.1) se pide:
-
Marcar sobre la fotografía del cuadro, la Línea de Horizonte LH, Línea de Tierra LT, punto de fuga P, Definir el punto de vista del observador V. (Figura C.1.2) (1 PUNTO)
-
Dentro del marco de la Figura C.1.3., rediseñe el cuadro a mano alzada en perspectiva cónica frontal, elevando el punto de vista V, eliminado las sillas, y suprimiendo el desplazado lateral de la imagen para ubicar la mesita en el centro de la composición. (1 PUNTO)
Solución
Según los criterios oficiales de corrección
Opción C.1: Marcar elementos del sistema cónico en la Figura C.1.2 y rediseñar el cuadro a mano alzada en la Figura C.1.3.
Solución: Figura C.1.2 (1 punto): - Determinación de las rectas fugantes (aristas de la cama, junturas de las tablas del suelo, ventana). - Trazado de la Línea de Horizonte (LH) pasando por el punto de fuga principal P donde concurren las perpendiculares al plano del cuadro. - Línea de Tierra (LT) en la base inferior del espacio del plano geometral. - Definición del punto de vista V (o abatimiento (V) mediante puntos de distancia). Figura C.1.3 (1 punto): - Rediseño a mano alzada en perspectiva cónica frontal con la Línea de Horizonte más alta (punto de vista V elevado, mostrando mayor plano de suelo). - Composición frontal y centrada: la mesita situada en el eje vertical central de la perspectiva cónica frontal. - Supresión de las sillas y ajuste perspectivo coherente de los elementos restantes (cama a un lado, cuadros, ventana).
