Apartado C · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2026

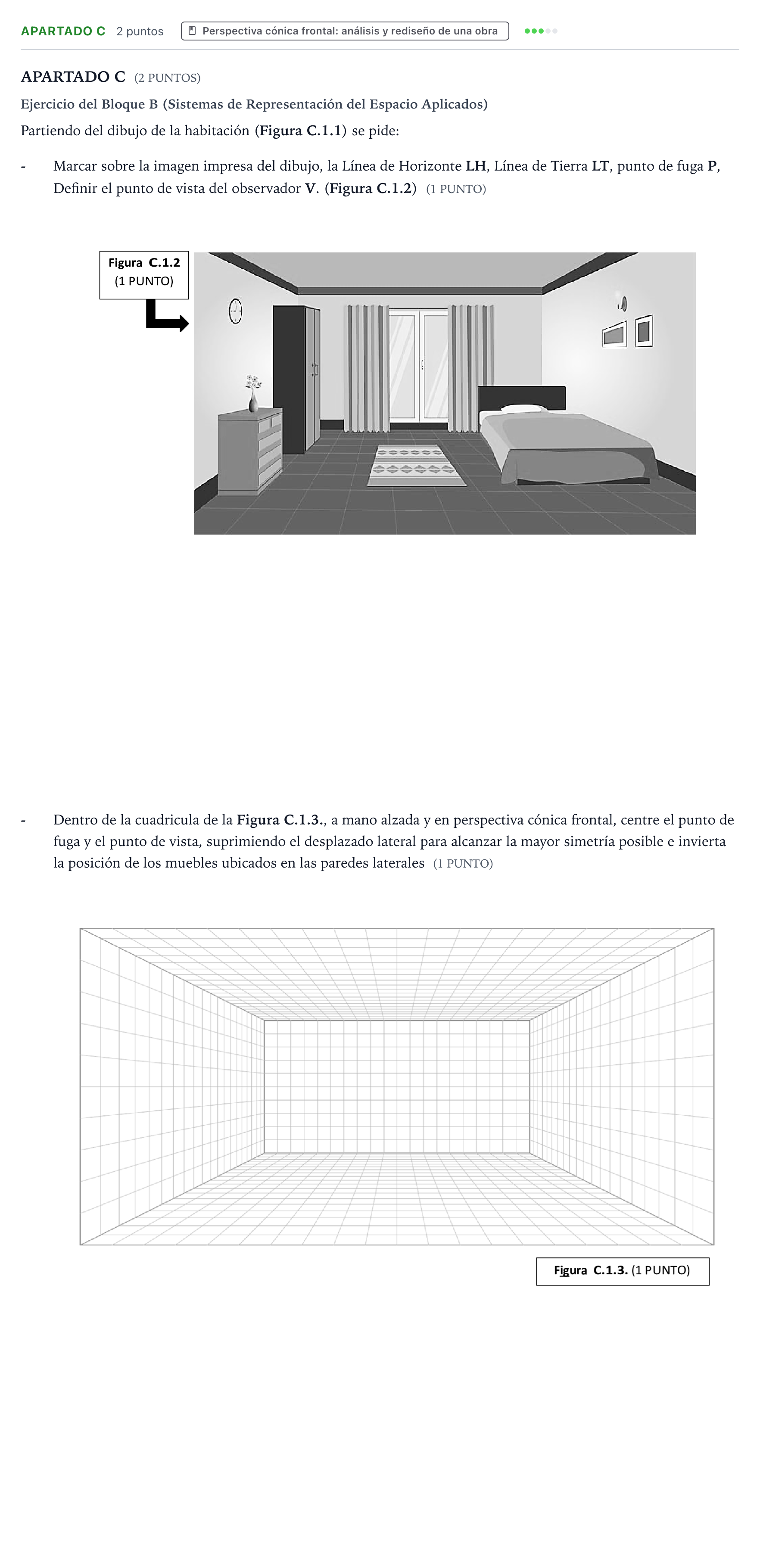

Apartado C: Análisis y rediseño de la perspectiva cónica frontal de la habitación

Solución: 1. Figura C.1.2 (Análisis de elementos): - Punto de fuga (P): Intersección de las prolongaciones de las líneas del suelo (juntas de las baldosas), aristas de la cama, armario y rodapiés que fugan perpendicularmente al cuadro. En la imagen original está ligeramente desplazado respecto al centro geométrico. - Línea de Horizonte (LH): Recta horizontal que pasa por el punto de fuga $P$. - Línea de Tierra (LT): Recta horizontal correspondiente a la base de la pared del fondo en contacto con el geometral (o el límite inferior del plano del cuadro). - Punto de Vista (V): Punto desde donde se proyecta la escena, situado a la altura de la LH frente al punto de fuga a la distancia principal. 2. Figura C.1.3 (Rediseño a mano alzada): - El punto de fuga $P$ debe situarse en el centro exacto de la pared del fondo (eje de simetría de la cuadrícula). - Invertir la posición de los muebles: el armario, la cómoda y el reloj pasan a ubicarse en la pared derecha; la cama, la mesita y los cuadros pasan a la pared izquierda. - La ventana del fondo y la alfombra quedan centradas conforme a la cuadrícula para conseguir simetría axial.
