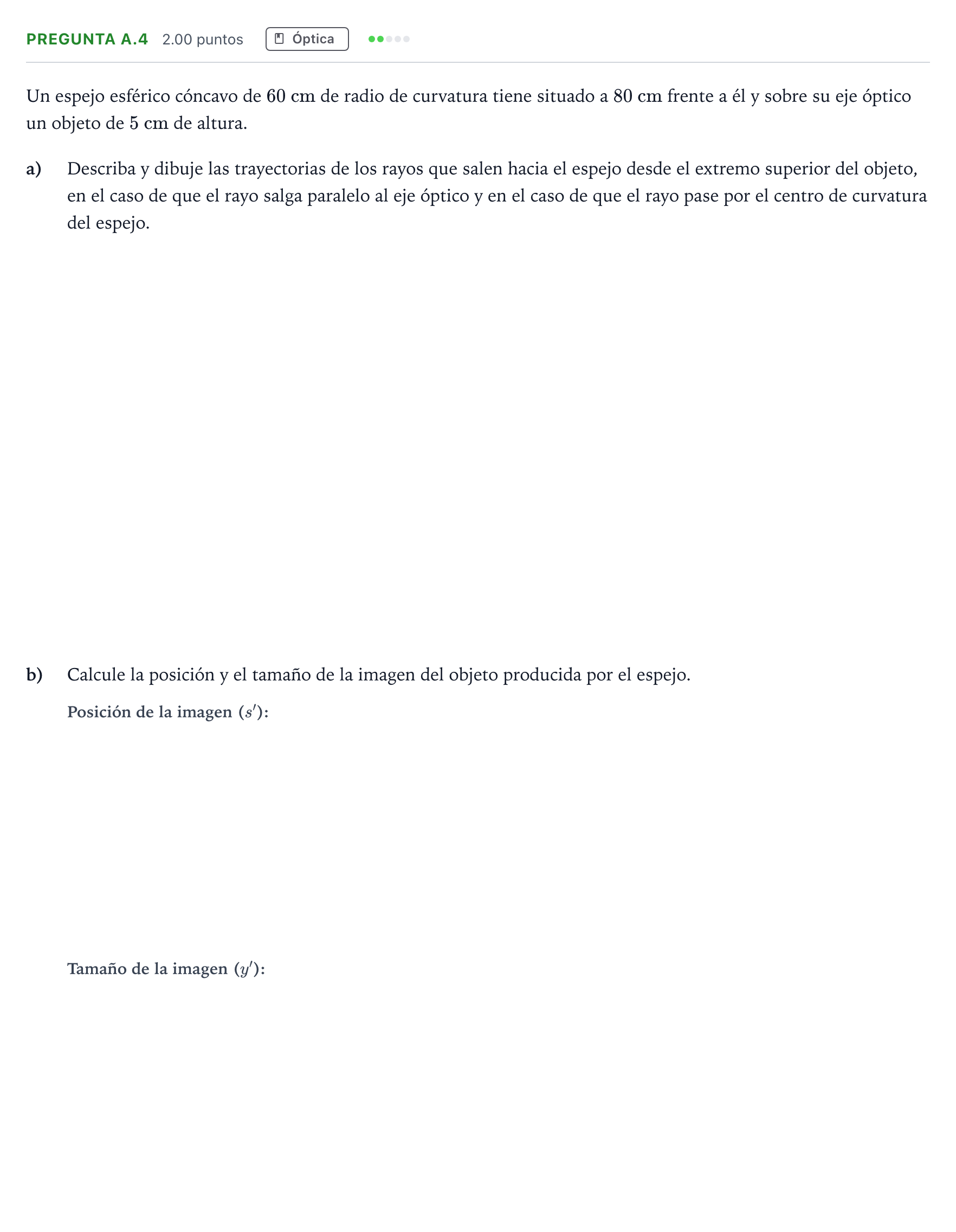

Pregunta A.4 · Física PAU Madrid Modelo 2024

b) Posición de la imagen del objeto producida por el espejo ($s'$)

Solución: $-48$ cm / $-0{,}48$ m

b) Tamaño de la imagen del objeto producida por el espejo ($y'$)

Solución: $-3$ cm / $3$ cm / $-0{,}03$ m / $0{,}03$ m

Tamaño de la imagen ($y'$):

Solución: -3 cm / 3 cm / -0.03 m / 0.03 m

a) Describa y dibuje las trayectorias de los rayos que salen hacia el espejo desde el extremo superior del objeto

Solución: Un rayo que salga paralelo al eje óptico se reflejará en el espejo y pasará por el foco, situado a la mitad de distancia del centro de curvatura del espejo. El rayo que pase por el centro de curvatura se reflejará y seguirá por el mismo camino pero en sentido contrario.
